RM4220
28
A1091-4.0 en/deHBM

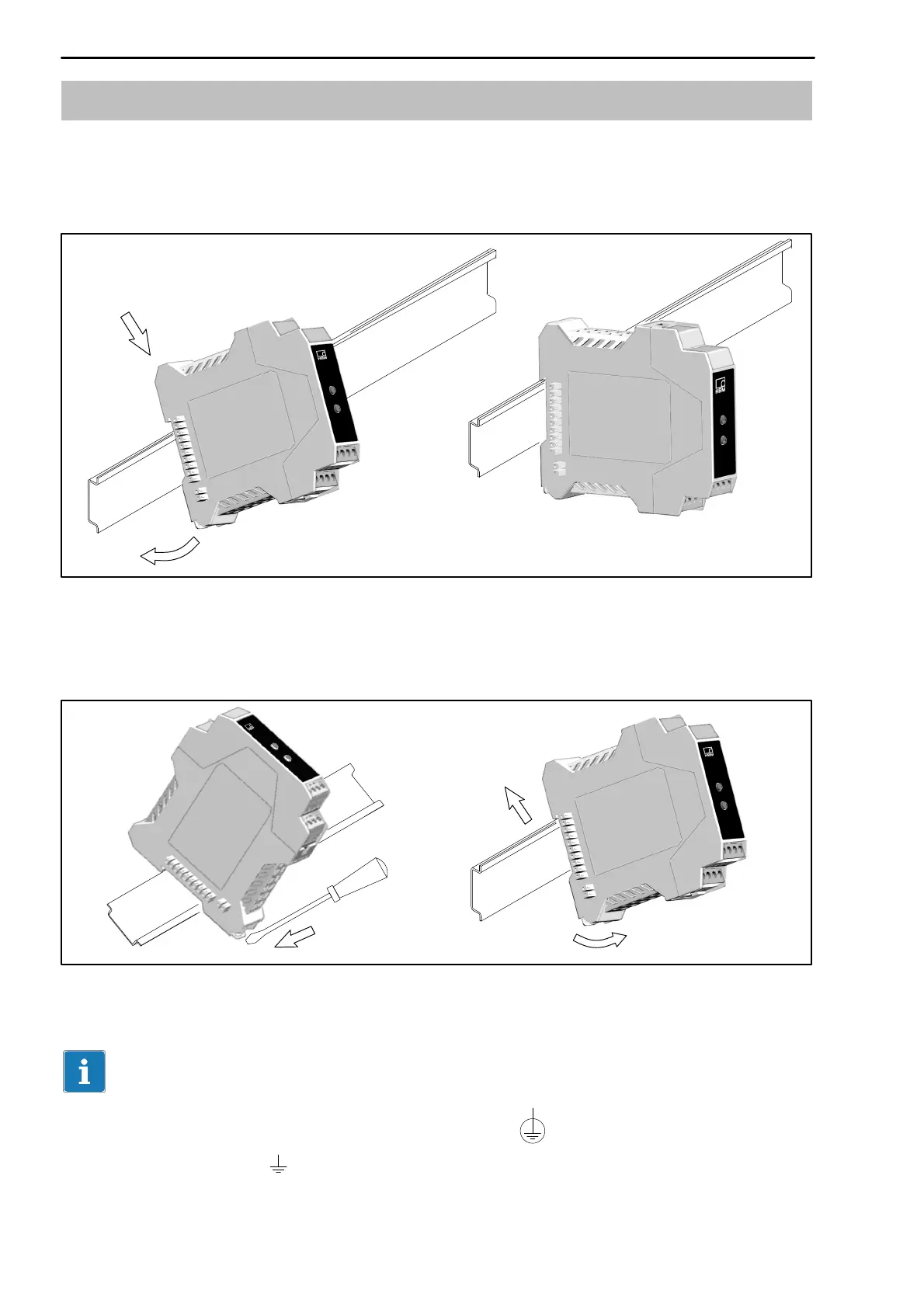

3 Montage / Demontage
Die Montage des Gehäuses erfolgt auf einer Tragschiene nach DIN EN 60715.
Haken Sie das Gehäuse auf der Oberkante ein und drücken Sie es nach
unten, bis die Federplatte am unteren Rand einrastet.
Einhaken
Einrasten
Abb. 3.1: Montieren auf Tragschiene
Zur Demontage ist die Federplatte mit einem Schraubendreher nach unten zu
drücken und das Gehäuse auszuhängen.
Abb. 3.2: Demontage
Wichtig
Die Tragschiene muss auf Schutzleiterpotenzial liegen. Dadurch liegt auch
der Masseanschluss ( ) des RM4220 auf Schutzleiterpotenzial. Das umge
bende Gehäuse muss ebenfalls geerdet sein, d.h. auch auf Schutzleiterpoten
zial liegen.
