RM4220
32
A1091-4.0 en/deHBM
Ausgangsspannung
(0 … 10V)
Speisespannung
(10V)
Vierleiter‐ oder
Sechsleiter-
Technik (Vierleiter)
GAINZERO
Widerstände für
Filter (SMD)
Widerstände für Filter
(konventionelle Technik)

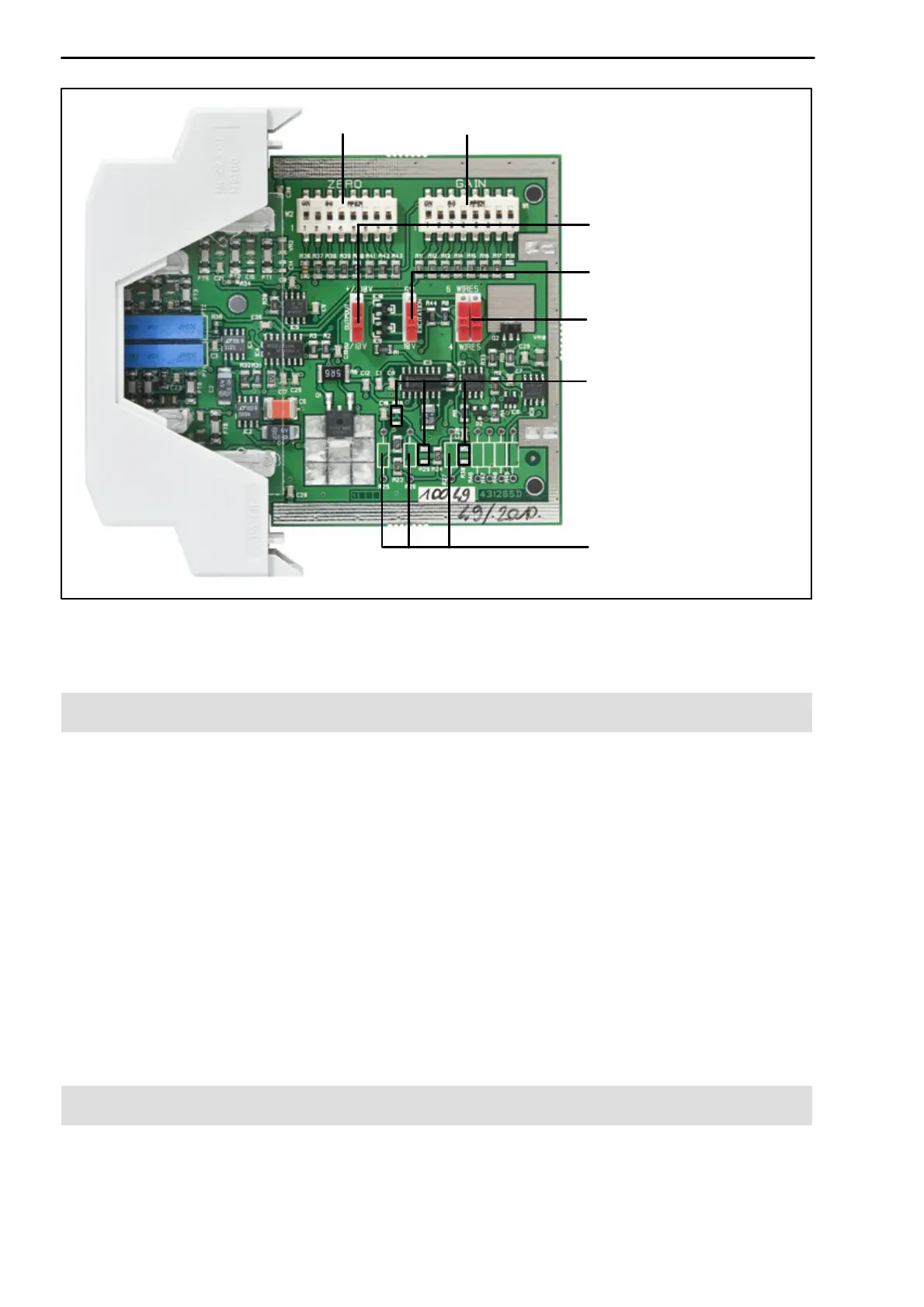

Abb. 6.2: Platine und Lage der DIP-Schalter bei geöffnetem Gehäuse, die Werks
einstellung ist wie im Bild und in Klammern angegeben
5.2 Einstellen der DIP‐Schalter
• OUTPUT stellt den Spannungsausgang ein:
10V und 4 … 20mA
0 … 10V und 4 … 20mA (Schalterstellung wie im Bild, Werkseinstellung)
• EXCITATION stellt die Speisespannung für den Aufnehmer ein:
5V
DC
10V
DC
(Schalterstellung wie im Bild, Werkseinstellung)
• 6 WIRES und 4 WIRES variieren die Schaltungsart (beide Schalter müssen
die gleiche Stellung haben):
Sechsleiter‐Schaltung
Vierleiter‐Schaltung (Schalterstellung wie im Bild, Werkseinstellung)
5.3 Nullpunkt einstellen
Der Nullpunkt wird mit ZERO (Abb. 6.2) und dem Potentiometer Zero (Front)
eingestellt.
