Aufbau und Funktion
21
3 Aufbau und Funktion
3.1 Aufbau
4
1
3
2
5

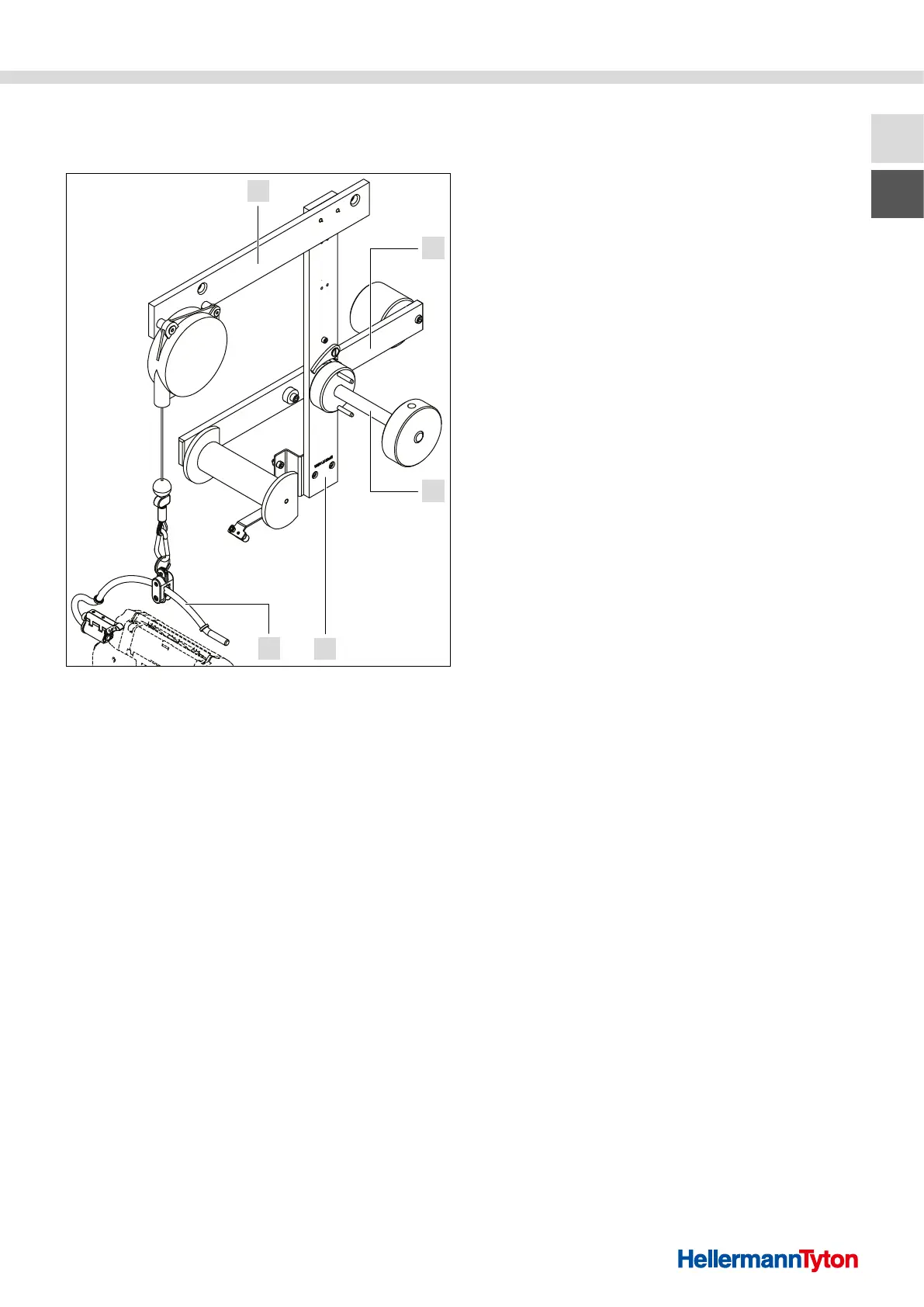

Übersicht HängevorrichtungAT2000CPK
1 Schienenläufer mit Balancer (Seilzug)
2 Bandkettenspanner mit Umlenkrolle und Gegengewicht
3 Spulenaufnahme mit Klemmring
4 Säule mit Netzgeräthalter
5 Aufhängebügel mit Adapter
3.2 Lieferumfang
Die Hängevorrichtung wird mit den folgenden
Bauteilen und Befestigungselementen ausgeliefert:
• 1× Schienenläufer mit Balancer (Seilzug)
• 1× Säule mit Netzgeräthalter
• 1× Spulenaufnahme mit Klemmring
• 1× Bandkettenspanner mit Umlenkrolle und
Gegengewicht
• 1× Aufhängebügel mit Adapter
• 1× Sicherungsstift (Adapter)
• 2× Befestigungsschrauben (Adapter)
• 2× Befestigungsschrauben (Schienenläufer)
• 4× Befestigungsschrauben (Netzgeräthalter)
• 1× Hutmutter samt Unterlegscheibe
• 1× Betriebsanleitung
f Den Lieferumfang vor Beginn der Montage auf
Vollständigkeit überprüfen.
3.3 Funktion
Die HängevorrichtungAT2000CPK dient dazu das
Werkzeug Autotool2000CPK in einer hängenden
Position am Arbeitsplatz zu montieren. Diese
hängende Position ermöglicht ein flexibles und
störungsfreies Arbeiten mit dem Werkzeug
Autotool2000CPK am Arbeitsplatz.
Das Werkzeug Autotool2000CPK wird dabei über
einen mitgelieferten Aufhängebügel an einen
Balancer (Seilzug) eingehängt. Der Balancer sorgt für
einen Gewichtsausgleich und somit eine Entlastung
für den Bediener während des Einsatzes.
4 Transport und Lagerung
Nur ein ordnungsgemäßer Transport und eine
ordnungsgemäße Lagerung helfen mögliche
Sachschäden an der Hängevorrichtung zu minimieren.
Die folgenden Grundsätze zu dem Transport und der
Lagerung einhalten:
f Alle bewegliche Bauteile sichern.
f Ausschließlich die mitgelieferte Originalverpackung für
den Transport und die Lagerung verwenden.
f Die Hängevorrichtung an trockenen und vor
Spritzwasser geschützten Orten lagern.
f Die Hängevorrichtung vor direktem Sonnenlicht und
extremer Hitze schützen.
f Die elektronischen Bauteile (z. B. Autotool2000CPK,
NetzgerätCPK und deren Kabel) stoßfest verpacken
und getrennt von der Hängevorrichtung lagern.
