6 Bedienung
Die HängevorrichtungAT2000CPK kann nur zusammen
mit dem Werkzeug Autotool2000CPK bedient werden.
6.1 Werkzeug ein- und ausschalten
f Die Betriebsanleitung des Werkzeuges
Autotool2000CPK beachten.
à Betriebsanleitung des Autotool2000 CPK
6.2 Bandkette in das Werkzeug einführen
f Die Betriebsanleitung des Werkzeuges
Autotool2000CPK beachten.
à Betriebsanleitung des Autotool2000 CPK
6.3 Werkzeug in Arbeitsposition bringen
f Das Werkzeug am Griff fassen und vorsichtig über
den Balancer (Seilzug) zur Arbeitsposition ziehen.
; Das Werkzeug befindet sich in der Arbeitsposition.
6.4 Werkzeug bedienen
f Die Betriebsanleitung des Werkzeuges
Autotool2000CPK beachten.
à Betriebsanleitung des Autotool2000 CPK
6.5 Abfallbox entleeren
Der Materialabfall fällt in die integrierte Abfallbox des
Werkzeuges Autotool2000CPK.
f Die Abfallbox des Werkzeuges regelmäßig entleeren
und Abfälle ordnungsgemäß entsorgen.
f Die Betriebsanleitung des Werkzeuges
Autotool2000CPK beachten.
à Betriebsanleitung des Autotool2000 CPK
6.6 Werkzeug aus der Arbeitsposition entfernen
f Das Werkzeug vorsichtig über die Zugkraft des
Balancers (Seilzug) nach oben führen.
; Das Werkzeug befindet sich in der Ausgangsposition.
6.7 Leere Kabelbinderspule austauschen
4
5
3
1
2

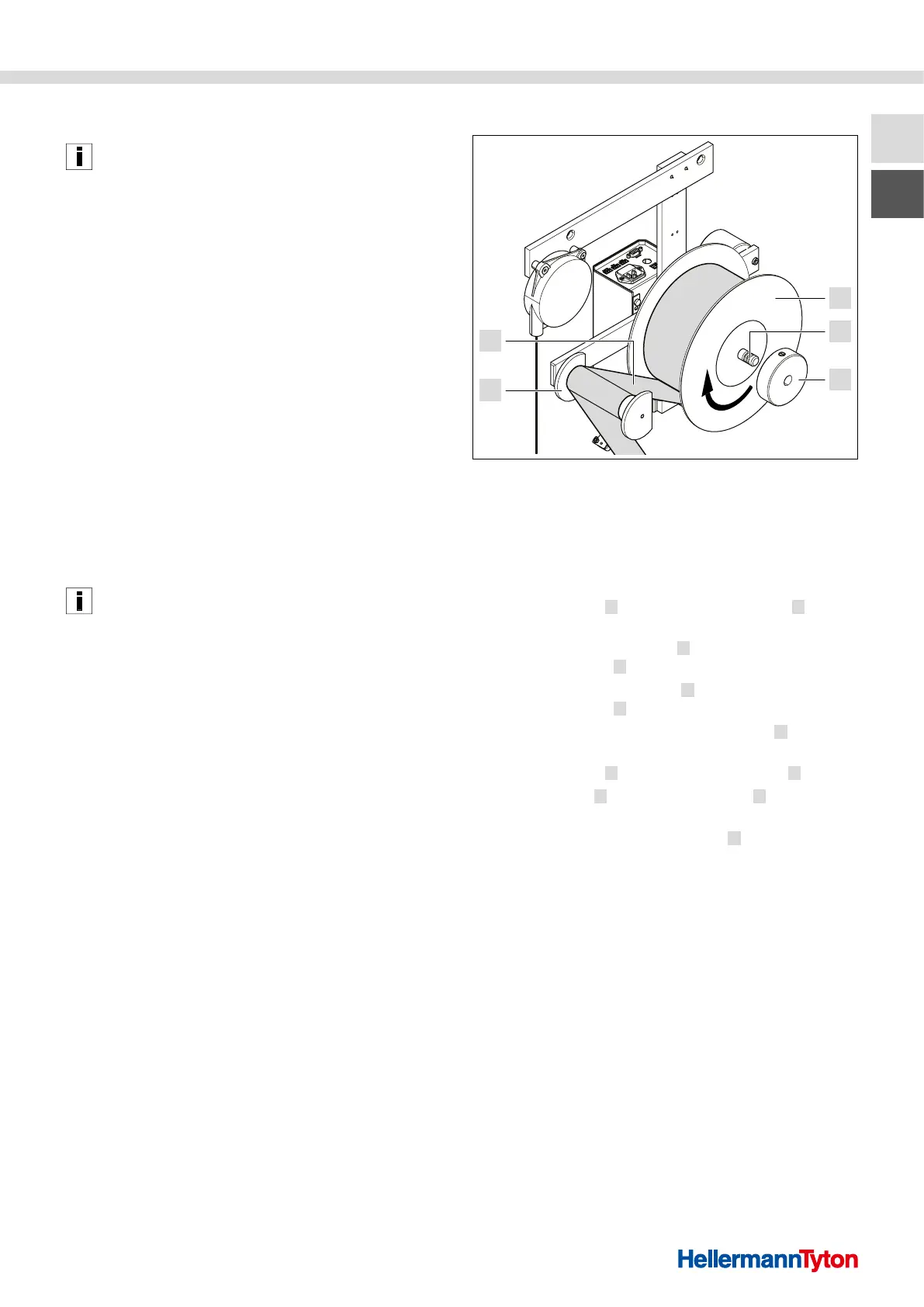

Leere Kabelbinderspule austauschen
1 Kabelbinderspule
2 Spulenaufnahme
3 Klemmring
4 Umlenkrolle
5 Bandkette
1 Den Klemmring 3 von der Spulenaufnahme 2
abziehen.
2 Die leere Kabelbinderspule
1 von der
Spulenaufnahme 2 entfernen und fachgerecht lagern.
3 Eine volle Kabelbinderspule
1 auf die
Spulenaufnahme 2 schieben.
f Darauf achten, dass die Kabelbinderspule
1 im
Uhrzeigersinn abgewickelt werden kann.
4 Den Klemmring
3 auf die Spulenaufnahme 2 setzen.
5 Die Bandkette
5 über die Umlenkrolle 4 zum
Werkzeug führen.
f Darauf achten, dass die Bandkette
5 nicht verdreht.
; Die Kabelbinderspule ist ausgetauscht.
