5.6 Netzgerät mit Steuerbox montieren
Die folgenden Montageschritte gelten ebenfalls für
reguläre Netzteile ohne Steuerbox.
1
2
5
4
3

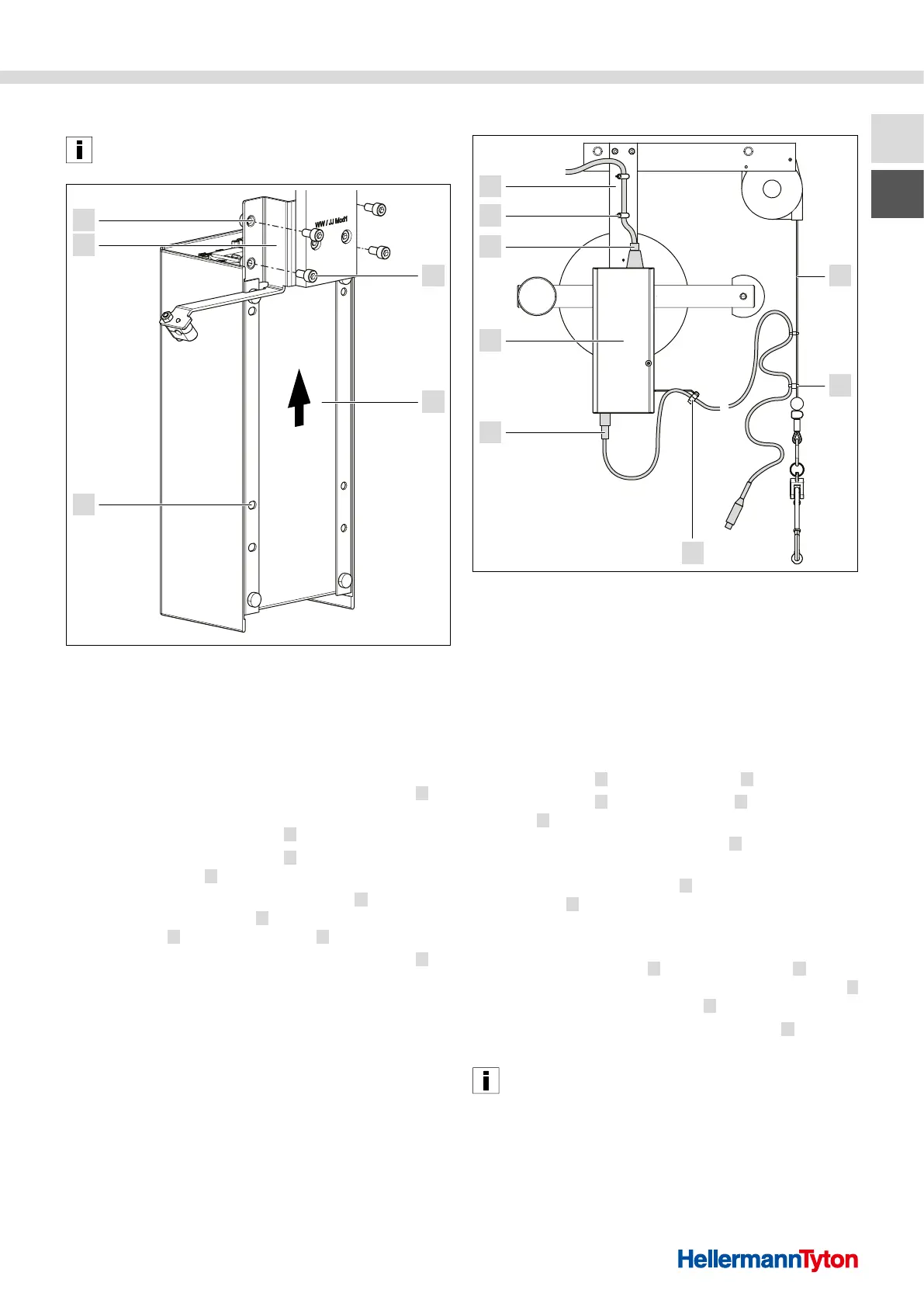

Netzgerät mit Steuerbox montieren
1 Befestigungsschrauben (Netzgeräthalter))
2 Netzgerät mit Steuerbox
3 Bohrungen Netzgerät
4 Netzgeräthalter
5 Bohrungen Netzgeräthalter
1 Die vier Befestigungsschrauben (Netzgeräthalter) 1
lösen und entfernen.
2 Das Netzgerät mit Steuerbox
2 montieren.
f Das Netzgerät mit Steuerbox
2 von unten über den
Netzgerätehalter 4 schieben.
f Darauf achten, dass die vier Bohrungen
3 am
Netzgerät mit Steuerbox 2 deckungsgleich mit den
Bohrungen 5 am Netzgeräthalter 4 sind.
f Die vier Befestigungsschrauben (Netzgeräthalter)
1
durch die Bohrungen stecken und handfest anziehen.
; Das Netzgerät mit Steuerbox ist montiert.
5.7 Werkzeug und Netzgerät anschließen
3
2
1
6
5
4
7
8
Werkzeug und Netzgerät anschließen
1 Balancer (Seilzug)
2 Clips (Balancer)
3 Abstandhalter
4 Verbindungskabel
5 Netzgerät
6 Netzkabel
7 Clips (Säule)
8 Säule
1 Das Netzkabel 6 mit dem Netzgerät 5 verbinden.
2 Das Netzkabel
6 mit Hilfe der Clips 7 entlang der
Säule 8 befestigen.
f Darauf achten, dass das Netzkabel
6 knickfrei verlegt
ist.
3 Mit dem Verbindungskabel
4 das Werkzeug mit dem
Netzgerät 5 verbinden.
f Die Betriebsanleitung des Autotool2000CPK
beachten.
4 Das Verbindungskabel
4 am Abstandshalter 3 des
Netzgeräthalters einklemmen und mit Hilfe der Clips 2
entlang des Balancers (Seilzug) 1 befestigen.
f Darauf achten, dass das Verbindungskabel
4 knickfrei
verlegt ist.
Das Verbindungskabel zwischen Werkzeug und Netzgerät
mit Steuerbox muss lose am Balancer befestigt werden,
um die mögliche Bewegungen ausgleichen zu können.
; Das Werkzeug und das Netzgerät sind angeschlossen.
