Betriebsanleitung • Hängevorrichtung AT2000 CPK • 03/2020 • 106-29021
Montage und Inbetriebnahme
23
5.3 Geeigneter Arbeitsplatz
Damit ein einwandfreier Einsatz der Hängevorrichtung
gewährleistet ist, muss der Arbeitsplatz wie folgt
vorbereitet und ausgerichtet sein.
f Der Arbeitsplatz muss ausreichend beleuchteten sein.
f Der Arbeitsplatz verfügt über eine geeignete Decke,
Trägerkonstruktion oder ein Schienensystem mit einer
Montagehöhe von max.280cm.
f Die Hängevorrichtung wird nicht durch andere
Objekte, z.B. durch hängende Lampen, innerhalb des
Arbeitsbereiches behindert.
5.4 Hängevorrichtung am Arbeitsplatz installieren
1 Den Arbeitsplatz am Einsatzort überprüfen.
f Die Anforderungen an einen geeigneten Arbeitsplatz
beachten. à„Geeigneter Arbeitsplatz“ auf Seite 23
f Die Technischen Daten, bzgl. der Maße und der
Gewichte, der Hängevorrichtung beachten.
à„Technische Daten“ auf Seite 29
2 Die vormontierte Hängevorrichtung fachgerecht
installieren.
f Eine geeignete Aufhängung in die beiden Bohrlöcher
des Schienenläufers einhängen.
f Die Hängevorrichtung auf festen sitz kontrollieren.
; Die Hängevorrichtung ist am Arbeitsplatz montiert.

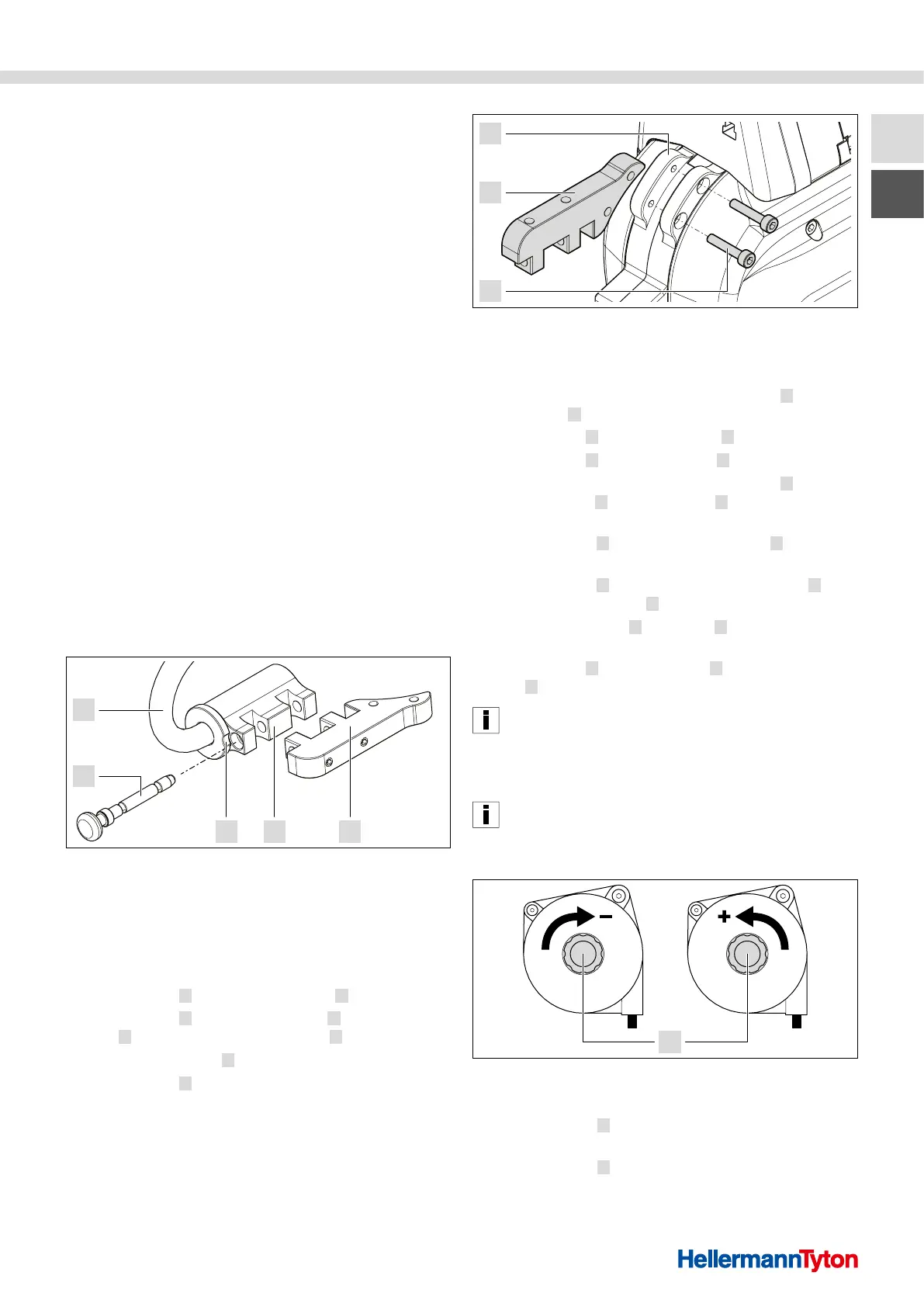

5.5 Werkzeug einsetzen
4
5
3 2 1
Adapter vom Aufhängebügel entfernen
1 Adapter
2 Adapteraufnahme
3 Nut
4 Sicherungsstift
5 Aufhängebügel
1 Den Adapter 1 vom Aufhängebügel 5 entfernen.
f Den Adapter
1 am Aufhängebügel 5 drehen, bis die
Nut 3 am Bund den Sicherungsstift 4 freigibt.
f Den Sicherungsstift
4 herausziehen.
f Den Adapter
1 entfernen.
7
6
1
Adapter an das Werkzeug montieren
6 Befestigungsschrauben (Adapter)
7 Werkzeug
2 Die zwei Befestigungsschrauben (Adapter) 6 am
Werkzeug 7 lösen und entfernen.
3 Den Adapter
1 an das Werkzeug 7 montieren.
f Den Adapter
1 in das Werkzeug 7 einsetzen.
f Die zwei Befestigungsschrauben (Adapter)
6 durch
das Werkzeug 7 in den Adapter 1 stecken und
handfest anziehen.
4 Das Werkzeug
7 an den Aufhängebügel 5
montieren.
f Das Werkzeug
7 mit dem montierten Adapter 1 in
die Adapteraufnahme 2 einsetzen.
f Den Sicherungsstift
4 in die Nut 3 bis zum Anschlag
einschieben.
f Den Adapter
1 samt Werkzeug 7 drehen, bis die
Nut 3 am Bund wieder verschlossen ist.
Die Nut am Bund verhindert im Betriebszustand, dass der
Sicherungsstift unbeabsichtigt herausrutscht.
; Das Werkzeug ist in die Hängevorrichtung eingesetzt.
5.5.1 Balancer (Seilzug) justieren
Die Zugkraft des Balancers muss so eingestellt werden,
dass das Werkzeug von allein oben gehalten wird und
ohne großen Kraftaufwand, zur Bedienung
heruntergezogen werden kann.
1
Balancer (Seilzug) justieren
1 Einstellrad
1 Das Einstellrad 1 gegen den Uhrzeigersinn drehen,
um die Zugkraft zu erhöhen.
2 Das Einstellrad
1 im Uhrzeigersinn drehen, um die
Zugkraft zu verringern.
; Der Balancer (Seilzug) ist justiert.
