Betriebsanleitung • Hängevorrichtung AT2000 CPK • 03/2020 • 106-29021
Montage und Inbetriebnahme
22
5 Montage und Inbetriebnahme
GEFAHR
Lebensgefahr durch Stromschlag!
Bei Kontakt mit spannungsführenden Bauteilen besteht
Lebensgefahr.
f Das Werkzeug nur an eine ordnungsgemäß installierte
und normgerechte Steckdose mit Schutzkontakten
anschließen.
f Die Anforderungen an die Spannung und die
Stromstärke beachten.
f Keine spannungsführenden Bauteile berühren.
WARNUNG
Verletzungsgefahr durch herunterfallende
Werkzeuge und Bauteile!
Nicht ordnungsgemäß montierte Werkzeuge oder Bauteile
der Hängevorrichtung können herunterfallen und schwere
Körperverletzungen (vor allem im Kopfbereich)
verursachen.
f Persönliche Schutzausrüstung benutzen.
f Alle Bauteile der Hängevorrichtung und das Werkzeug
ordnungsgemäß montieren.
f Die Hängevorrichtung nur an geeignete Decken,
Trägerkonstruktionen oder Schienensystemen
montieren.
VORSICHT
Mögliche Quetschgefahr durch schließende Zangen!
Ein eingeschaltetes Werkzeug kann bei Montagearbeiten
unbeabsichtigt ausgelöst werden.
Die sich schließenden Zangen am Werkzeug können zu
Quetschverletzungen führen.
f Montagearbeiten nur bei ausgeschaltetem Netzgerät
durchführen.
5.1 Benötigtes Montagewerkzeug
f Nötige Montagearbeiten mit den folgenden
Montagewerkzeugen durchführen:
• Gabelschlüssel (SW 13)
• Innensechskantschlüssel (SW 4)
5.2 Hängevorrichtung montieren
1
2
4
3
8
6
5
11
7
9
10

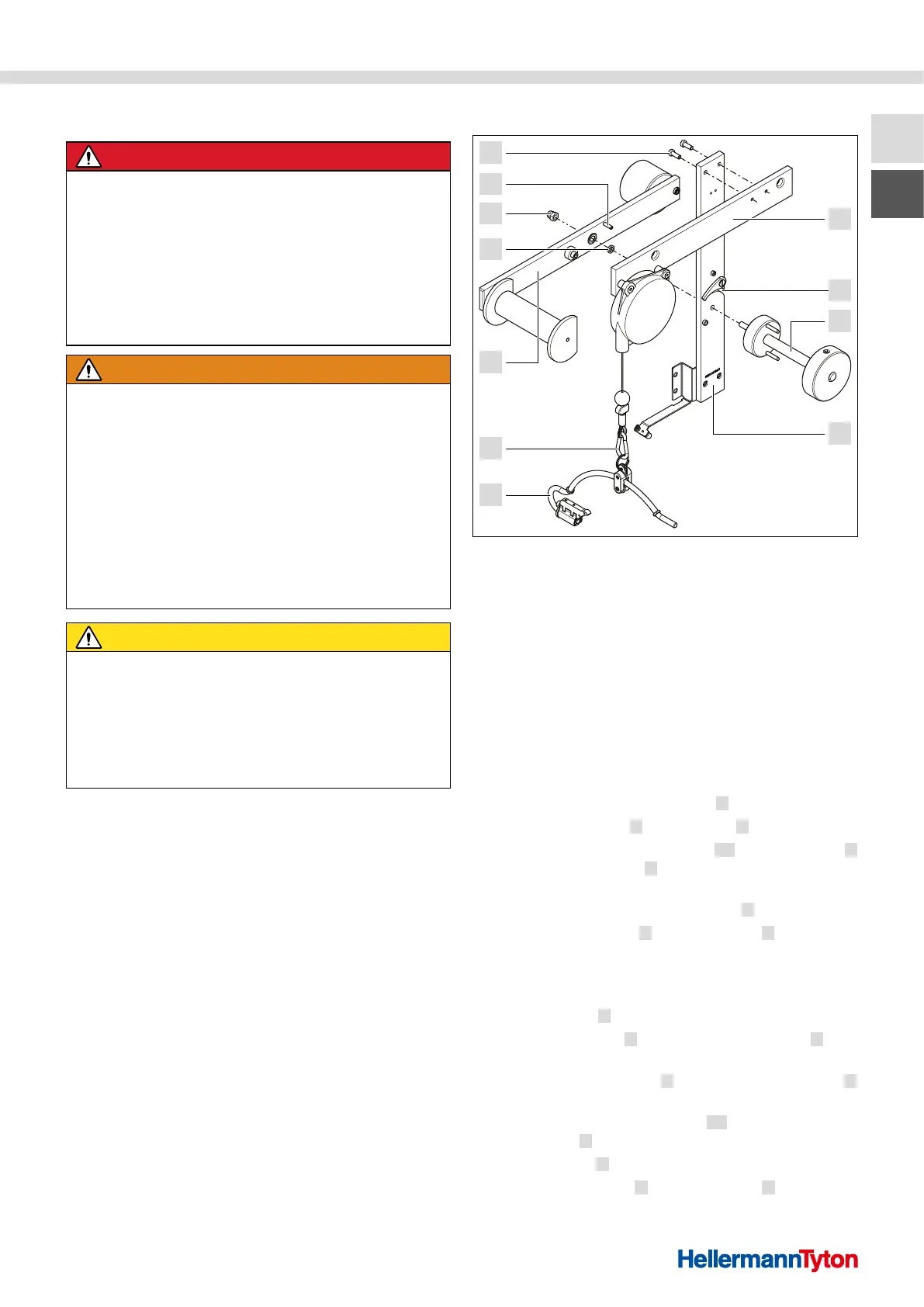

HängevorrichtungAT2000CPK montieren
1 Schienenläufer mit Balancer (Seilzug)
2 Aussparung
3 Spulenaufnahme mit Klemmring
4 Säule mit Netzgeräthalter
5 Aufhängebügel
6 Karabiner
7 Bandkettenspanner mit Umlenkrolle
8 Distanzscheibe
9 Hutmutter
10 Bolzen
11 Befestigungsschrauben (Schienenläufer)
1 Den Schienenläufer mit Balancer 1 montieren.
f Den Schienenläufer
1 auf die Säule 4 aufsetzen.
f Die zwei Befestigungsschrauben
11 durch die Säule 4
in den Schienenläufer 1 stecken und handfest
anziehen.
2 Die Spulenaufnahme mit Klemmring
3 einsetzen.
f Die Spulenaufnahme
3 durch die Säule 4 stecken.
f Auf die korrekte Drehrichtung des Ritzels achten.
Das Ritzel muss einrasten können.
3 Den Bandkettenspanner mit Umlenkrolle und
Gegengewicht
7 montieren.
f Die Distanzscheibe
8 auf das Spulenaufnahme 3
stecken.
f Den Bandkettenspanner
7 auf die Spulenaufnahme 3
stecken.
f Darauf achten, dass der Bolzen
10 korrekt in der
Aussparung 2 sitzt.
f Die Hutmutter
9 aufsetzen und handfest anziehen.
4 Den Aufhängebügel
5 in der Karabiner 6 einhängen.
; Die HängevorrichtungAT2000CPK ist montiert.
