Hettich ROTOFIX 32 - Circuit Diagram and Plug Assignment

27/34

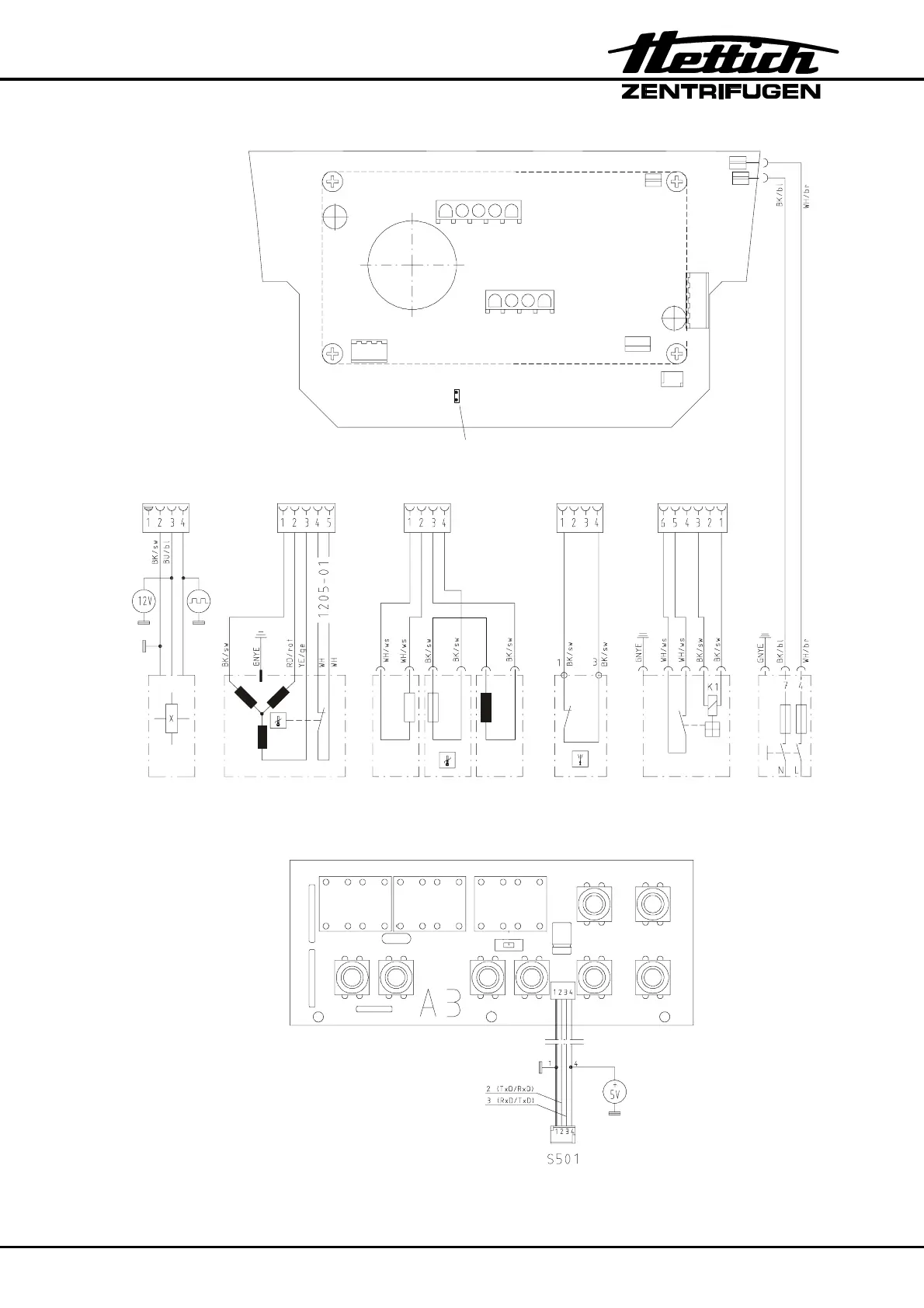

9.1 Circuit diagram and plug assignment
L1B 3 M 1 R 1 F 3 S 2 Y 1 Q 1
Si 1
Si
2
S502 S401 S405 S503 S404
Jumper für Verschlußansteuerung
Jumper for lid lock control
Leistungsteil
Power board
Unwuchtschalter
Imbalance switch
Deckel-
verriegelung
Lid lock
Motor
Übertemp. -schalter
Overtemp. switch
Übertemp.-sicherung
Overtemp. fuse
Bremswiderstand
Brake resistor
S402L
S402N
L1
N
S402P
A 1
S404
S503
S501
2
3
41
S405
12
3
4
S502
S401
UR US UT
12345
Ta cho
Speedometer
