第 2 章 測定方法
―――――――――――――――――――――――

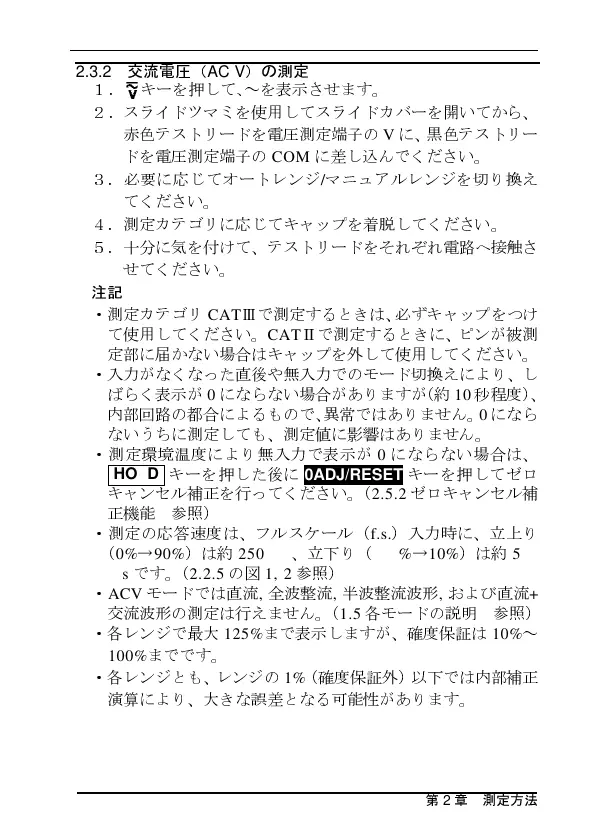

2.3.2 交流電圧（ AC V ）の測定
１． キーを押して､～を表示させます。
２．スラ イ ド ツ マ ミ を 使用 してスラ イ ドカバーを開いてから、
赤色テ ストリードを電圧測定端 子 の V に、 黒色テ ストリー
ドを電圧測定端 子 の COM に差し 込 んでください。
３．必要に応じてオートレン ジ / マニュアルレン ジを 切り 換え
てください。
４．測定カ テゴ リに応じてキャップを 着脱 してください。
５． 十 分に 気 を付けて、 テ ストリードをそれ ぞ れ電路 へ接触 さ
せてください。
注記
・測定カ テゴ リ CAT Ⅲ で測定するときは、必ずキャップをつけ
て 使用 してください。 CAT Ⅱ で測定するときに、ピンが被測
定部に 届 かない場合はキャップを外して 使用 してください。
・入力がなくなった直後や無入力でのモード切換えにより、し
ばらく表示が 0 にならない場合がありますが（約 10 秒程度）、
内部回路の都合によるもので、異常ではありません。 0 になら
ないうちに測定しても、測定値に影響はありません。
・測定環境温度により無入力で表示が 0 にならない場合は、
HOLD
キーを押した後に 0ADJ/RESET キーを押してゼロ
キャンセル補正を行ってください。（ 2.5.2 ゼロキャンセル補
正機能 参照）
・測定の応答速 度は、フルスケ ール （ f.s. ）入力時に、立上り
（ 0% → 90% ）は約 250 ms 、立下り（ 100% → 10% ）は約 500
ms です。（ 2.2.5 の図 1, 2 参照）
・ ACV モードでは直流 , 全波整流 , 半波整流波形 , および直流 +
交流波形の測定は行えません。（ 1.5 各モードの説明 参 照）
・各レンジで最大 125% まで表示しますが、確度保証は 10% ～
100% までです。
・各レンジとも、レンジの 1% （確度保証外）以下では内部補正
演算により、大きな誤差となる可能性があります。
