Hioki 3284 - Page 46

42
――――――――――――――――――――――――――
第 2 章 測定方法
―――――――――――――――――――――――

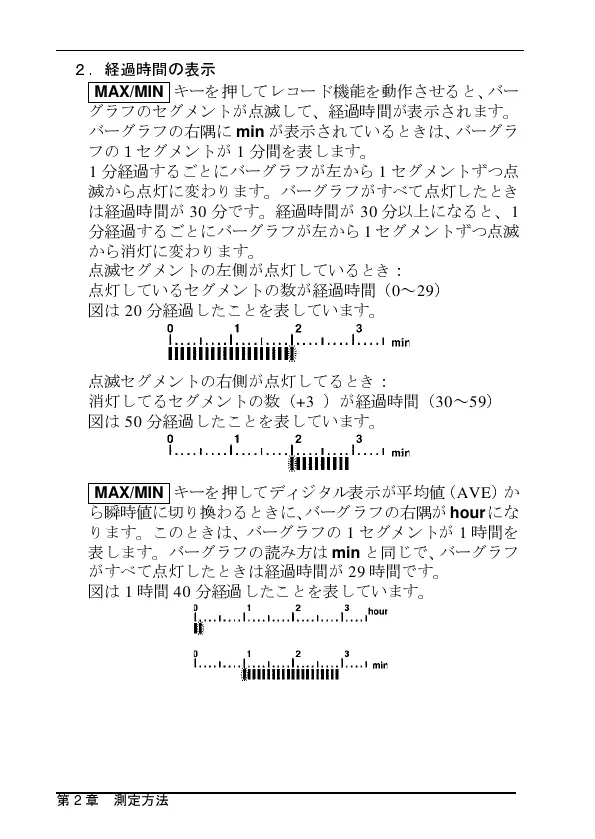

２．経過時間の表示
MAX/MIN
キーを押してレコード機能を 動作 させると、バー
グラフのセグメントが点 滅 して、 経過 時 間 が表示されます。
バーグラフの 右隅 に min が表示されているときは、バーグラ
フの１セグメントが 1 分 間 を表します。
1 分 経過 する ご とにバーグラフが 左 から 1 セグメントずつ点
滅 から点灯に変わります。バーグラフがす べ て点灯したとき
は 経過 時 間 が 30 分です。 経過 時 間 が 30 分以上になると、 1
分 経過 する ご とにバーグラフが 左 から 1 セグメントずつ点 滅
から 消 灯に変わります。
点 滅 セグメントの 左側 が点灯しているとき ：
点灯しているセグメントの数が 経過 時 間 （ 0 ～ 29 ）
図は 20 分 経過 したことを表しています。
点 滅 セグメントの 右側 が点灯してるとき ：
消 灯してるセグメントの数（ +30 ）が 経過 時 間 （ 30 ～ 59 ）
図は 50 分 経過 した
ことを表しています。
MAX/MIN
キーを押してデ ィ ジタル表示が 平均 値（ AVE ）か
ら 瞬 時値に切り換わるときに、バーグラフの 右隅 が hour にな
ります。このときは、バーグラフの 1 セグメントが 1 時 間 を
表します。バーグラフの 読 み方は min と同じで、バーグラフ
がす べ て点灯したときは 経過 時 間 が 29 時 間 です。
図は 1 時 間 40 分 経過 したことを表しています。
