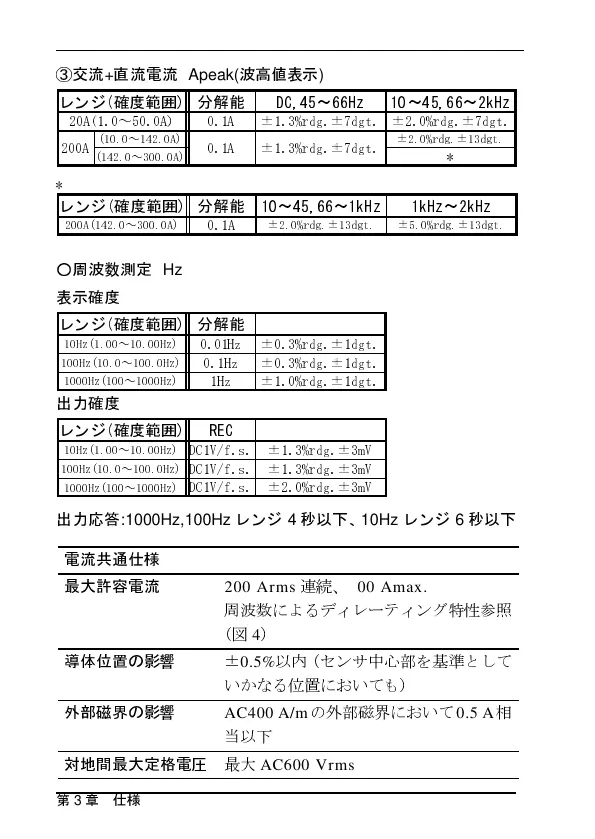

Hioki 3284 - Page 52

48
――――――――――――――――――――――――――
第 3 章仕様
―――――――――――――――――――――――
レンジ(確度範囲) 分解能 DC,45～66Hz 10～45,66～2kHz
20A(1.0～50.0A) 0.1A ±1.3%rdg.±7dgt. ±2.0%rdg.±7dgt.
200A
(10.0～142.0A)
0.1A ±1.3%rdg.±7dgt.
±2.0%rdg.±13dgt.
(142.0～300.0A)
*
レンジ(確度範囲) 分解能 10～45,66～1kHz 1kHz～2kHz
200A(142.0～300.0A)
0.1A
±2.0%rdg.±13dgt. ±5.0%rdg.±13dgt.
レンジ(確度範囲) 分解能
10Hz(1.00～10.00Hz)
0.01Hz ±0.3%rdg.±1dgt.
100Hz(10.0～100.0Hz)
0.1Hz ±0.3%rdg.±1dgt.
1000Hz(100～1000Hz)
1Hz ±1.0%rdg.±1dgt.
レンジ(確度範囲) REC
10Hz(1.00～10.00Hz)
DC1V/f.s. ±1.3%rdg.±3mV
100Hz(10.0～100.0Hz)
DC1V/f.s. ±1.3%rdg.±3mV
1000Hz(100～1000Hz)
DC1V/f.s. ±2.0%rdg.±3mV
出力応答 :1000Hz,100Hz レンジ 4 秒以下、 10Hz レンジ 6 秒以下
電流共通仕様
最大許容電流
200 Arms 連続、 300 Amax.
周波数によるディレーティング特性参照
（図 4 ）
導体位置の影響 ± 0.5% 以内（センサ中心部を基準として
いかなる位置においても）
外部磁界の影響
AC400 A/m の外部磁界において 0.5 A 相
当以下
対地間最大定格電圧 最大 AC600 Vrms
③交流 + 直流電流 Apeak( 波高値表示 )
*
○周波数測定 Hz
表示確度
出力確度
