511391 Manuel de l’utilisateur 201T 25
2/07 Honeywell
INTERFACE USAGER
Configuration des adresses
Configuration des adresses
En mode réseau, les multiples adresses s'obtiennent en variant la
position des commutateurs DIP et des différents cavaliers. L'image ci-
dessous nous montre la position de ces différentes composantes sur le
PCB. D'après leur configuration, l'adresse sera modifiée.
Le tableau Adresses Reseaux vs Binaires fournit les adresses réseaux
correspondantes aux valeurs binaires. D'après l'adresse recherchée, la
valeur binaire doit être reportée dans le tableau Adresse Binaire; la
position des différentes composantes du PCB sera automatiquement
obtenue. L'image Positions des cavaliers illustre les positions possibles
des cavaliers.
Note: Si le transmetteur est équipé d'un afficheur, toutes les valeurs
doivent être remises à zéro. La configuration de l’adresse se fera
alors à l'aide de l'afficheur et du clavier.
12
3
4
ROCKER DOWN
SW2
SW5
ON
OFF

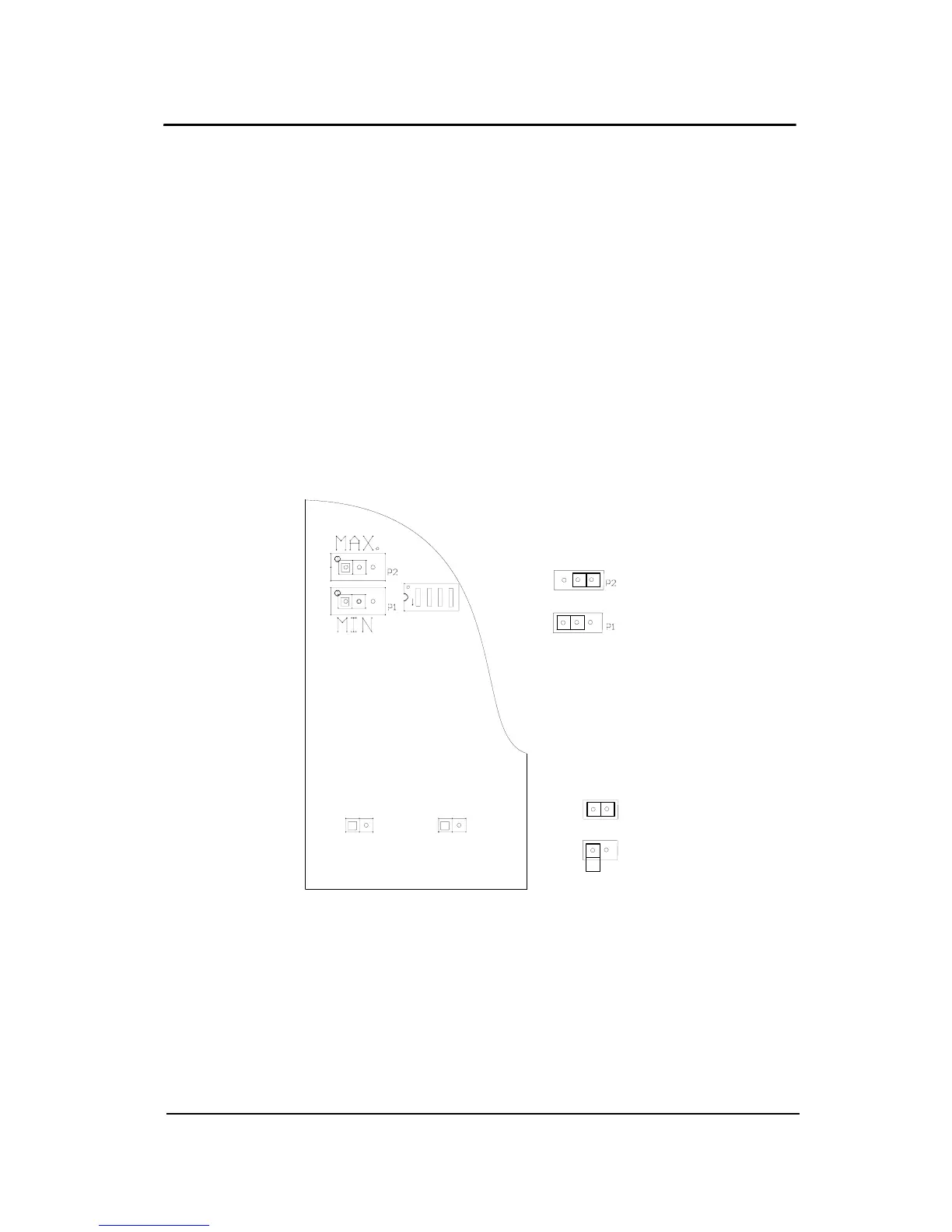

Positions des cavaliers
MIN, MAX
ON
OFF
Positions des cavaliers
SW5, SW2
Carte de circuit 201T PCB:
cavaliers seulement
