Übersicht
2. Übersicht 3. Montage
Das Raumgerät HCW 80 wird in Kombination mit dem Re-
laismodul HC60NG (R6660D1009) zur intelligenten Raum-
temperaturregelung verwendet. Es kann zur Regelung von
Gas- und Öl-Kesseln, von verschiedenen Ventilen und Stel-
lantrieben oder von elektrischen Heizsystemen eingesetzt
werden. Es ist keine Verdrahtung mit dem Raumgerät
HCW 80 erforderlich.
3.1. Montage des Relaismoduls
HC60NG (R6660D1009)
Aufgrund der unkomplizierten, analogen Benutzeroberfläche
des HCW 80 mit einer Temperatursollwertskala, die Abso-
lutwerte angibt, kann der Raumtemperatursollwert sehr
einfach eingestellt werden.
Das Raumgerät und das Relaismodul arbeiten mit zuverläs-
siger Funkkommunikation auf 868 MHz.

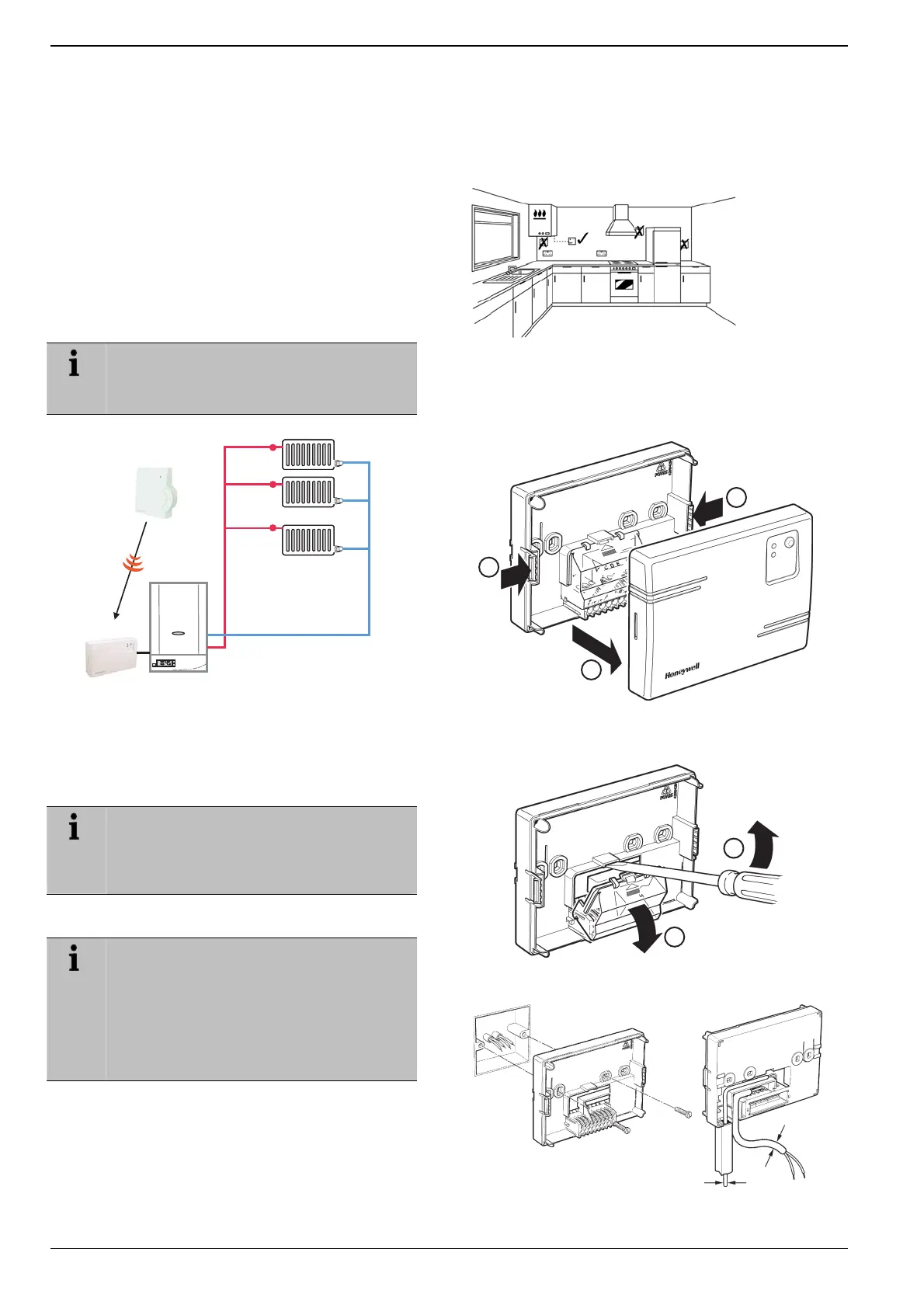

Abb. 2: Relaismodul HC60NG (R6660D1009) positionieren
Das Teach-in wurde für HCW 80 und HC60NG
(R6660D1009) bereits durchgeführt. Die Geräte
werden als vorkonfiguriertes Kit für die Schnell-
montage (Plug & Play) geliefert.
► Für Montage und Anschluss der Stromversorgung an das
Relaismodul HC60NG (R6660D1009) folgen Sie den Mon-
tageschemata.
Raumgerät
HCW80
Boiler
Relais modul
HC60NG
Beispiel Heizungsregelung
Zone 1
1
1
2
Abb. 1: Anwendung des drahtlosen Raumthermostats
Abb. 3: Gehäusedeckel öffnen
2.1. Vorkonfiguriertes Kit Y6630D1007
• 1 HCW 80 (Raumgerät)
• 1 HC60NG (R6660D1009, Relaismodul)
1
2
• 2 Mignon-Batterien, 1,5 V, Typ LR6
Für das Kit Y6630D1007 wird das Teach-in be-
reits vor der Auslieferung durchgeführt. Damit ist
das Raumgerät HCW 80 bereits dem Relaismo-
dul HC60NG (R6660D1009) zugeordnet. Bei
diesem Kit ist also kein Teach-in erforderlich.
2.2. Einzeln gelieferte Geräte
Für einzeln gelieferte Geräte muss das Teach-in
wie in Abschnitt 5 „Teach-in (nur bei einzeln
gelieferten Geräten)“ beschrieben durchgeführt
werden.
Teach-in bedeutet, dass für HCW 80 und
HC60NG (R6660D1009) zur erfolgreichen Kom-
munikation eine Abstimmung auf ihre Frequenz
durchgeführt werden muss.
Abb. 4: Klemmenabdeckungen abnehmen
> 7 mm Æ
< 7 mm Æ
Abb. 5: Relaismodul an die Stromversorgung anschließen
14
