Przegląd
38
2. Przegląd
Moduł pomieszczeniowy HCW 80 jest używany do
inteligentnej regulacji temperatury wewnątrz pomieszczenia
razem z modułem przekaźnikowym HC60NG. Może być
wykorzystywany do sterowania kotłami gazowymi i
olejowymi, zaworami i instalacjami ogrzewania
elektrycznego. Moduł pomieszczeniowy HCW 80 nie
wymaga okablowania.
Dzięki prostocie analogowego interfejsu HCW 80 z
rzeczywistą skalą temperatury łatwo jest ustawić wymaganą
temperaturę.
Moduł pomieszczeniowy i moduł przekaźnikowy stosują
radiową komunikację o częstotliwości 868 MHz.
HCW 80 i HC60NG są od razu
zsynchronizowane (skomunikowane).
Dostarczane są jako wstępnie skonfigurowane
zestawy do szybkiego montażu (plug and play).
Bezprzewodowy
Termostat Pomieszczeniowy
HCW80
HC60NG
Strefa 1

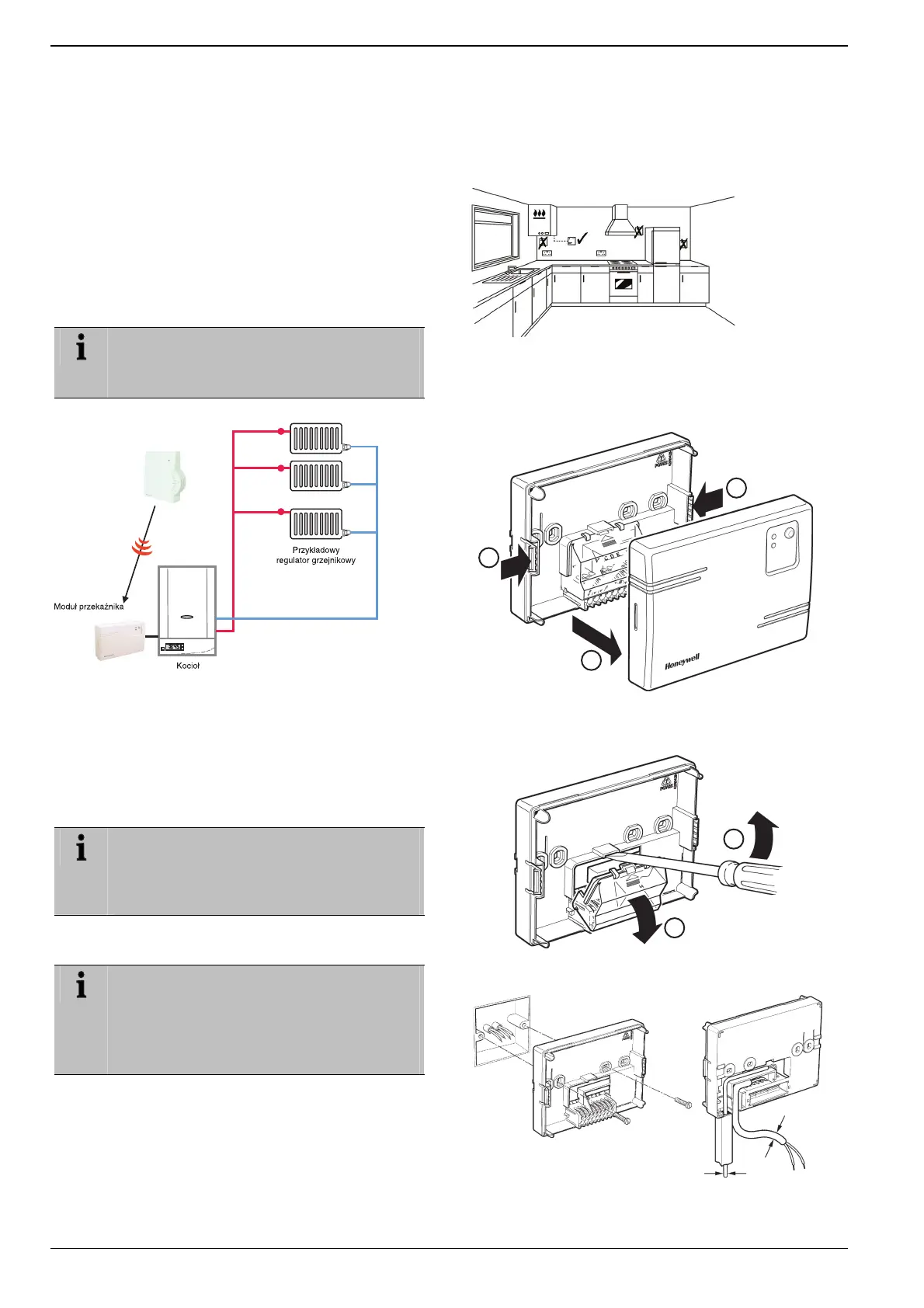

Rys. 1: Zastosowania dla bezprzewodowego termostatu
pomieszczeniowego
2.1. Wstępnie skonfigurowany zestaw
Y6630D1007
• 1 HCW 80 (moduł pomieszczeniowy)
• 1 HC60NG (R6660D1009, moduł przekaźnikowy)
• 2 baterie AA, 1,5 V, typ LR6
Zestaw Y6630D1007 jest dostarczany wstępnie
skomunikowany. Moduł pomieszczeniowy
HCW 80 jest przypisany do modułu
przekaźnikowego HC60NG. Synchronizowanie
nie jest wymagane dla tego zestawu.
2.2. Urządzenia dostarczane oddzielnie
Urządzenia dostarczane pojedynczo muszą być
skomunikowane zgodnie z opisem w rozdziale 5
“Synchronizacja (tylko pojedyncze urządzenia)”.
Synchronizowanie oznacza, że HCW 80 i
HC60NG muszą być skomunikowane ze sobą
radiowo.
3. Montaż
3.1. Montaż modułu przekaźnikowego
HC60NG
Rys. 2: Położenie modułu przekaźnikowego HC60NG
► Postępuj zgodnie ze schematem montażowym, aby
zainstalować i podłączyć zasilanie do modułu
przekaźnikowego HC60NG.
1
1
2
Rys. 3: Otwieranie pokrywy obudowy
1
2
Rys. 4: Usuwanie pokrywy zacisków
> 7 mm Æ
< 7 mm Æ
Rys. 5: Podłączanie modułu przekaźnikowego do zasilania
