Montaż
40
3.2. Montaż modułu pomieszczenio-
wego HCW 80
Ostrzeżenie
Niewystarczający przepływ danych!
► Zakłócenia modułu przekaźnikowego
w urządzeniu od istniejących w
pobliżu metalowych przedmiotów lub
innych urządzeń radiowych.
► Zainstalować urządzenie w
odległości co najmniej 1 metra od
urządzeń radiowych takich jak
słuchawki bezprzewodowe, telefony
bezprzewodowe zgodne ze
standardem DECT, itp.
► Jeżeli nie da się uniknąć zakłóceń
należy wybrać inne miejsce montażu.

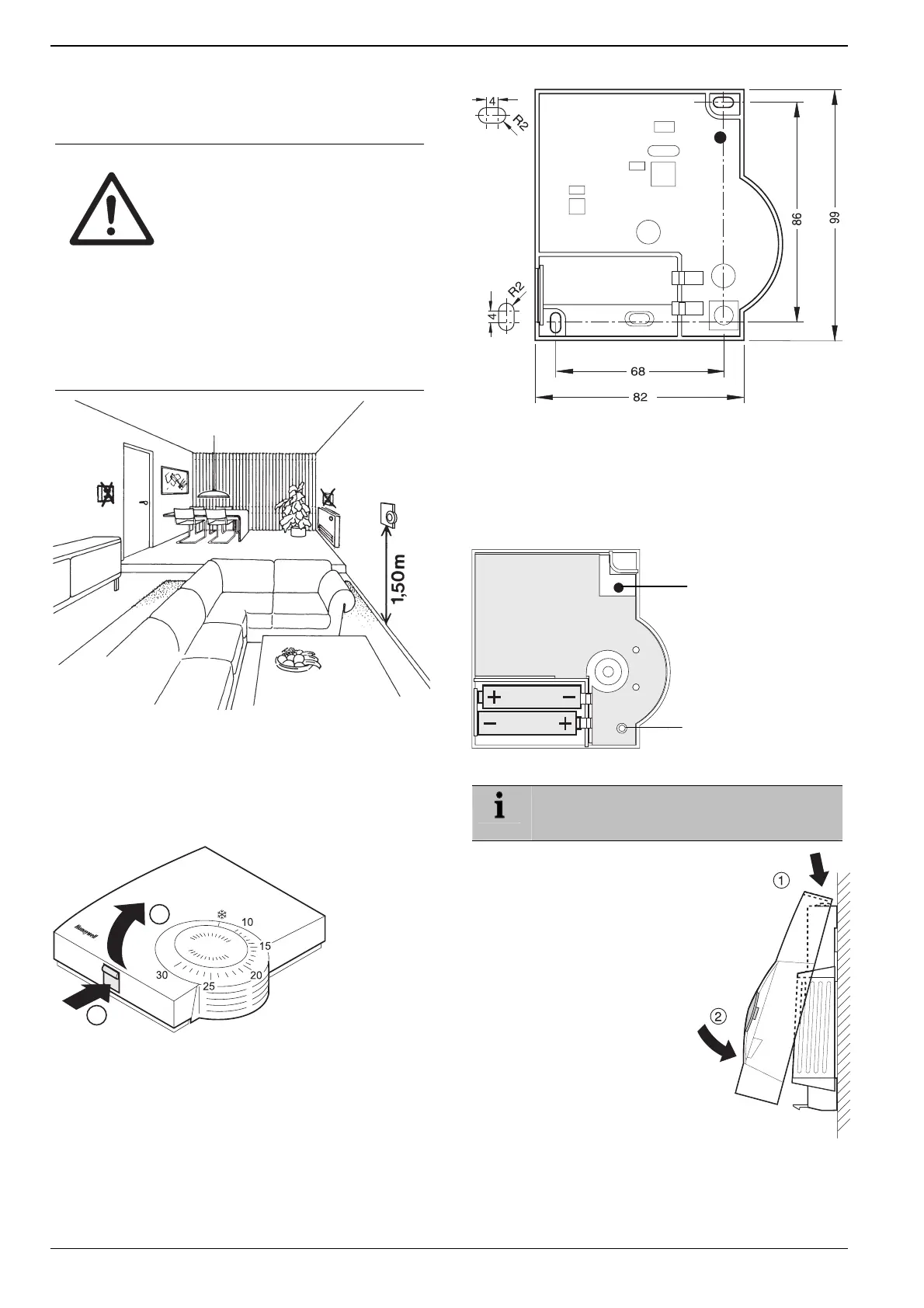

Rys. 10: Lokalizacja modułu pomieszczeniowego HCW 80
► Umieścić moduł pomieszczeniowy HCW 80 w miejscu
instalacji.
► Zdjąć pokrywę obudowy z modułu HCW 80 (patrz Rys. 11:
Zdejmowanie pokrywy obudowy)
.
1
2
Rys. 11: Zdejmowanie pokrywy obudowy
► Zaznaczyć otwory do wiercenia zgodnie ze wzorcem
(patrz
Rys. 12).
Rys. 12: Schemat owiercenia (wymiary w mm)
► Wywiercić otwory.
► Przykręcić obudowę modułu.
► Włożyć załączone baterie AA zwracając uwagę na
prawidłową polaryzację (patrz
Rys. 13: Polaryzacja baterii i
przycisk komunikacji).
Rys. 13: Polaryzacja baterii i przycisk komunikacji
Baterie należy wymienić gdy miga czerwona
dioda w module pomieszczeniowym HCW 80
(patrz Rozdział 9 “Wymiana baterii”).
► Nałożyć pokrywę obudowy od
góry i docisnąć dołem (patrz
Rys. 14).
Rys. 14: Zakładanie
pokrywy obudowy
Czerwona dioda świec
ca
Przycisk komunikacji
