Installatie
max. 2.5 mm
2

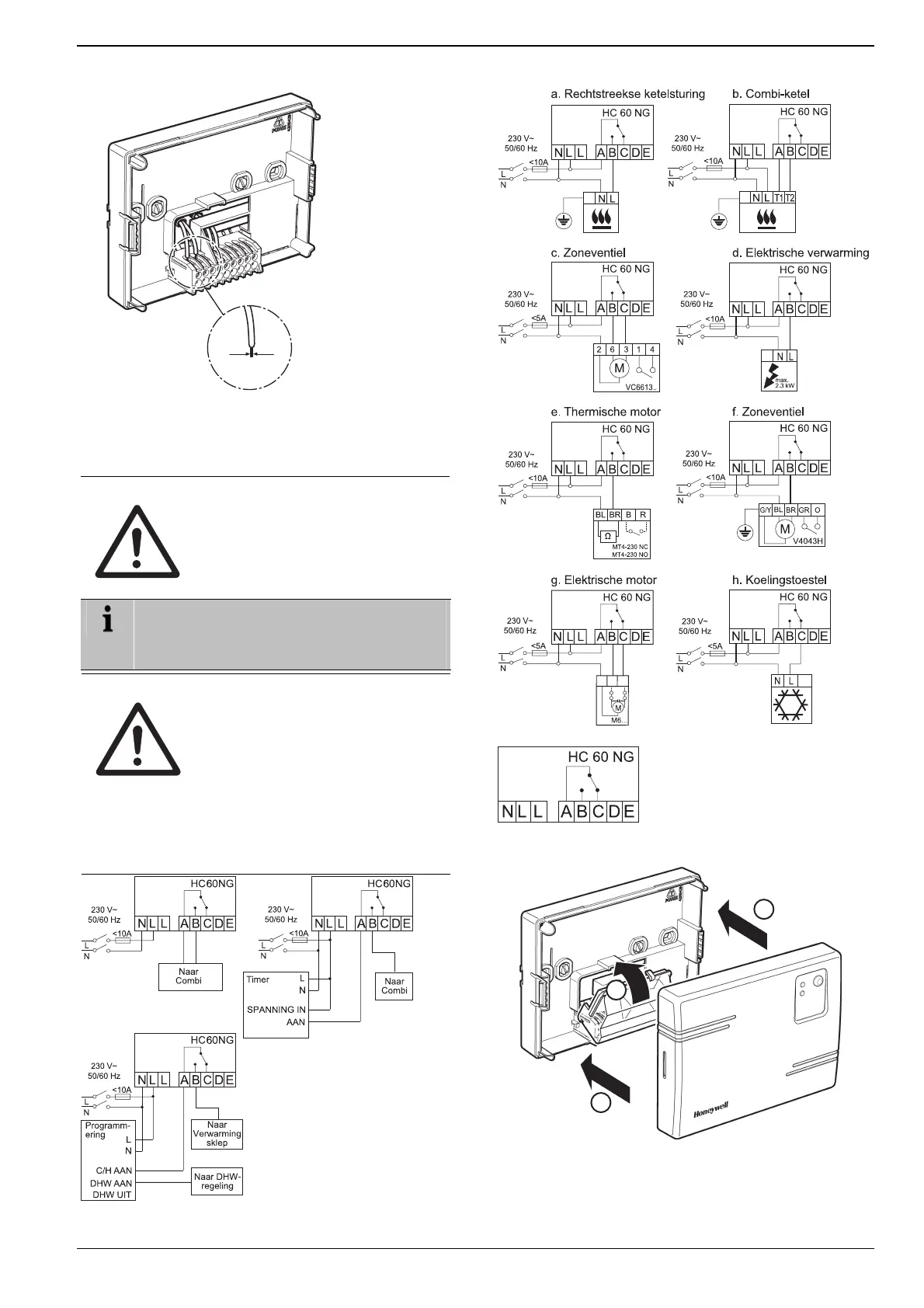

Fig. 6: Aansluiting van de bedrading
3.1.1. Aansluitingen voor HC60NG
(R6660D1009)
VOORZICHTIG Foutieve aansluiting!
► Installeer volgens de plaatselijke
reglementering.
► Hou de beperkingen in acht
aangaande omgevingstemperatuur
en stroom (zie label HC60NG).
De groene LED op de ontvanger geeft een
verwarmingsverzoek aan van de thermostaat,
NIET dat de verwarming is ingeschakeld; dit
hangt af van de programmering.
VOORZICHTIG Foutieve aansluiting!
Honeywell aanvaardt geen
aansprakelijkheid voor verlies of
schade als gevolg van eventuele fouten
of onvolkomenheden in deze schets.
Dit is slechts een ruwe schets, geen
officieel bedradingschema.
Uitgangsparameters
24–230 V AC
A-B max. 6,5 A (3 A, cos φ = 0,6)
► Dit schema moet worden gelezen in
samenhang met de evt.
gebruiksaanwijzing van de ketel of
boiler.
A-C max. 5,0 A (3 A, cos φ = 0,6)
Fig. 8: Aansluitschema HC60NG
1
2
2
Fig. 9: Sluiten van de afdekkap en de behuizing
Fig. 7: Aansluitschema HC60NG
31
