Szczególne właściwości modułu pomieszczenio-wego HCW 80
42
8. Szczególne właściwości
modułu pomieszczenio-
wego HCW 80
8.1. Działanie
Wymagana temperatura w pomieszczeniu może być łatwo
ustawiona za pomocą pokrętła nastawczego. Zakres
nastawy zawiera się od 10 °C to 30 °C włączając w to
ustawienie zabezpieczania przeciw zamarzaniu
(5 °C).
HCW 80 naśladuje mechaniczny termostat przez wskazania
diody jn:
Czerwona dioda na HCW 80 będzie włączona przez 4 sek.
jeżeli różnica temperatury nastawionej i w pomieszczeniu
będzie >1 °C. Jeżeli różnica jest <1 °C czerwona dioda miga
przez 4 sek. Odpowiednio moduł przekaźnikowy będzie
włączany lub wyłączany.

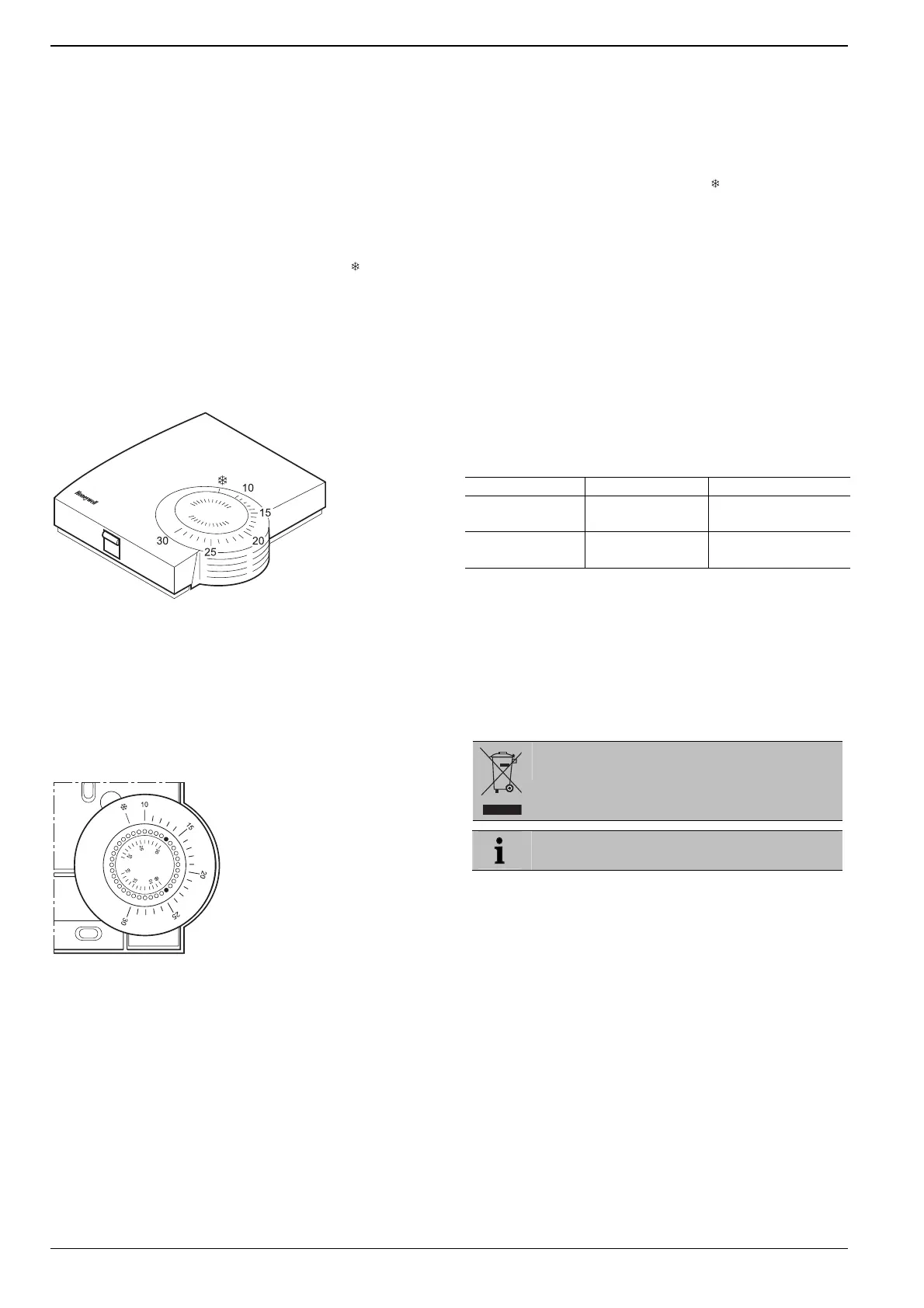

Rys. 15: Moduł pomieszczeniowy HCW 80 (nastawy na skali w °C)
► Wybierz pożądaną temperaturę za pomocą pokrętła (patrz
Rys. 15).
8.2. Ograniczanie zakresu regulacji
Można ograniczyć zakres nastawy wykonywany za pomocą
pokrętła.
► Usunąć pokrywę obudowy (patrz Rys. 11, Strona 40).
Rys. 16: Ograniczanie zakresu nastawy
► Umieść dwa małe kołki w otworach pokrętła nastawy w
zależności od zakresu nastawy (patrz Rys. 16). Zorientuj
się na podstawie wewnętrznej skali:
Na
Rys. 16 kołki są umieszczone tak, że temperatura
może być nastawiana tylko w zakresie od 19 °C do
zabezpieczenia przed zamarzaniem (dolne
ograniczenie) i od 19 °C to 30 °C (górne ograniczenie) w
pobliżu wartości 19 °C.
► Obróć pokrętło zgodnie z ruchem wskazówek zegara aż
się zatrzyma.
► Sprawdź czy pokrętło nastawy jest na pozycji pokazanej
na Rys. 15.
► Jeżeli w porządku, ustaw nastawę z powrotem, obróconą
o 180° aż do pokazanego położenia.
► Obróć pokrętło nastawy do pozycji 19.
► Załóż obudowę górą i dociśnij dołem (patrz Rys. 14,
strona 40).
8.3. Stałe parametry regulacji
Następujące parametry będą wykorzystywane do regulacji:
Parametr Ust. fabryczne Komentarz
Minimalny czas
włączenia
1 minuta
Minimalny czas
włączenia w cyklu
Llość cykli 6 cykli na godzinę
Częstotliwość
włączania na godzinę
9. Wymiana baterii
Baterie należy wymienić, gdy na urządzeniu HCW 80
czerwona dioda miga a urządzenie nie jest w trybie
testowym.
► Zdjąć pokrywę obudowy HCW 80 (patrz Rys. 11, strona
40).
► Usunąć baterie.
Likwidacja baterii zgodnie z lokalnymi przepisami
ale nie razem z odpadkami domowymi.
Zawsze wymieniać obie baterie razem. Używać
tylko baterii 1,5 V typu LR06, AA.
► Włożyć baterie z właściwą polaryzacją w pojemnik na
baterie (patrz Rys. 13, strona 40).
► Założyć pokrywę obudowy z góry i docisnąć dołem (patrz
Rys. 14, strona 40).
