Montage
max. 2.5 mm
2

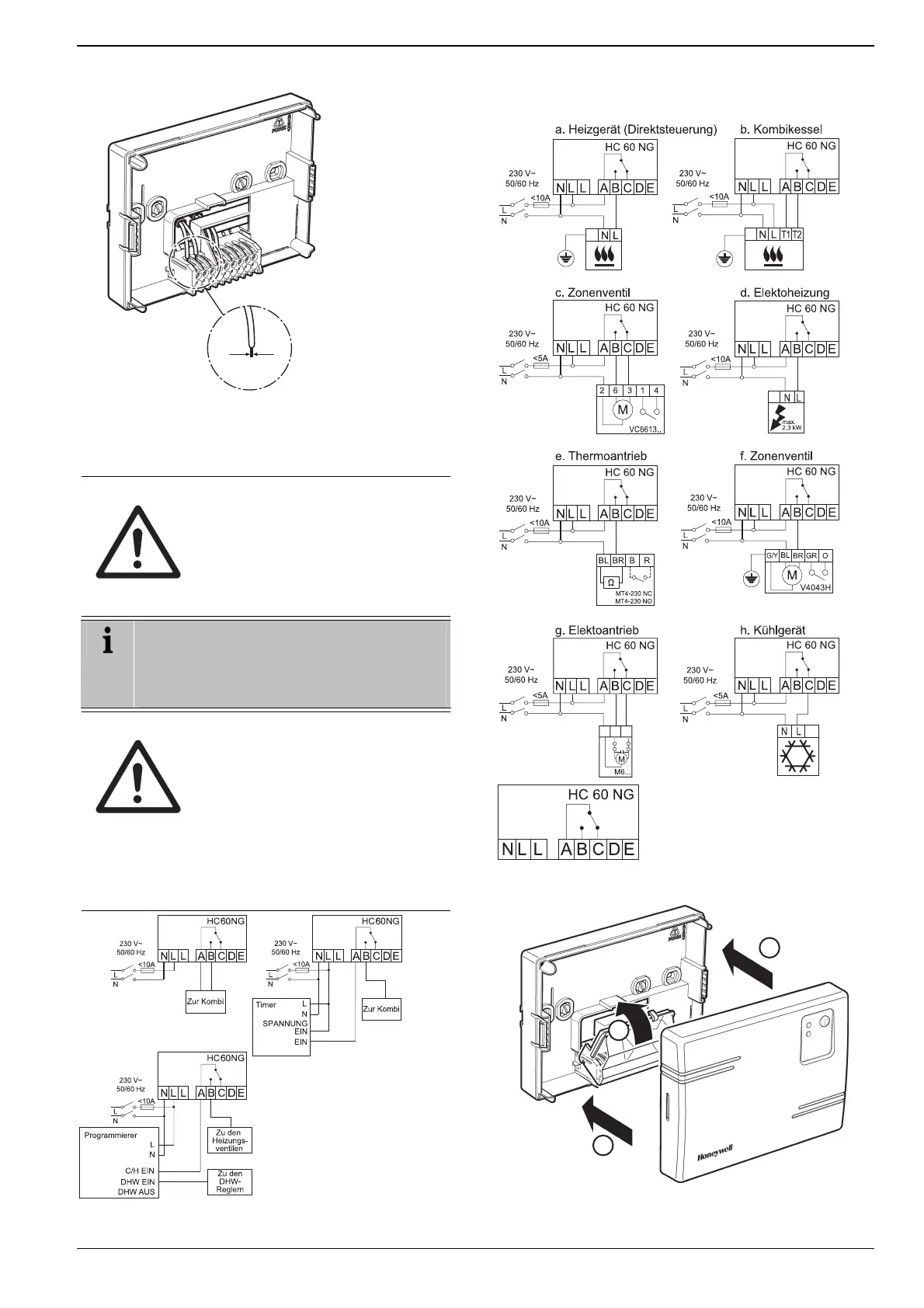

Abb. 6: Klemmen verdrahten
3.1.1. Anschlüsse für HC60NG
(R6660D1009)
VORSICHT Fehlerhafte Verdrahtung!
► Nehmen Sie die Verdrahtung gemäß
den gültigen Vorschriften vor.
► Beachten Sie die Umgebungstempe-
ratur und die Stromgrenzwerte (siehe
Anschlussetikett des HC60NG
(R6660D1009)).
Die grüne LED auf dem Empfänger zeigt ledig-
lich an, dass eine Anforderung vom Thermosta-
ten vorliegt, NICHT, dass die Heizung einge-
schaltet ist. Dies hängt von den Einstellungen am
Programmierer ab.
VORSICHT Fehlerhafte Verdrahtung!
Honeywell haftet nicht für Schäden, die
auf versehentliche Fehler oder Auslas-
sungen im vorliegenden Schema zu-
rückzuführen sind. Es handelt sich
lediglich um eine Skizze für Vor-
schlagszwecke, nicht um einen zertifi-
zierten Schaltplan.
Ausgangsleistung
24–230 V AC
A-B max. 6,5 A (3 A, cos φ = 0,6)
A-C max. 5,0 A (3 A, cos φ = 0,6)
► Das Schema muss in Verbindung mit
den Anleitungen des Kessel- oder
Zylinder-Herstellers gelesen werden.
Abb. 8: Anschlussschema für HC60NG (forts.)
1
2
2
Abb. 9: Klemmenabdeckungen und Gehäusedeckel schließen
Abb. 7: Anschlussschema für HC60NG
15
