Instalare
47
max. 2.5 mm
2

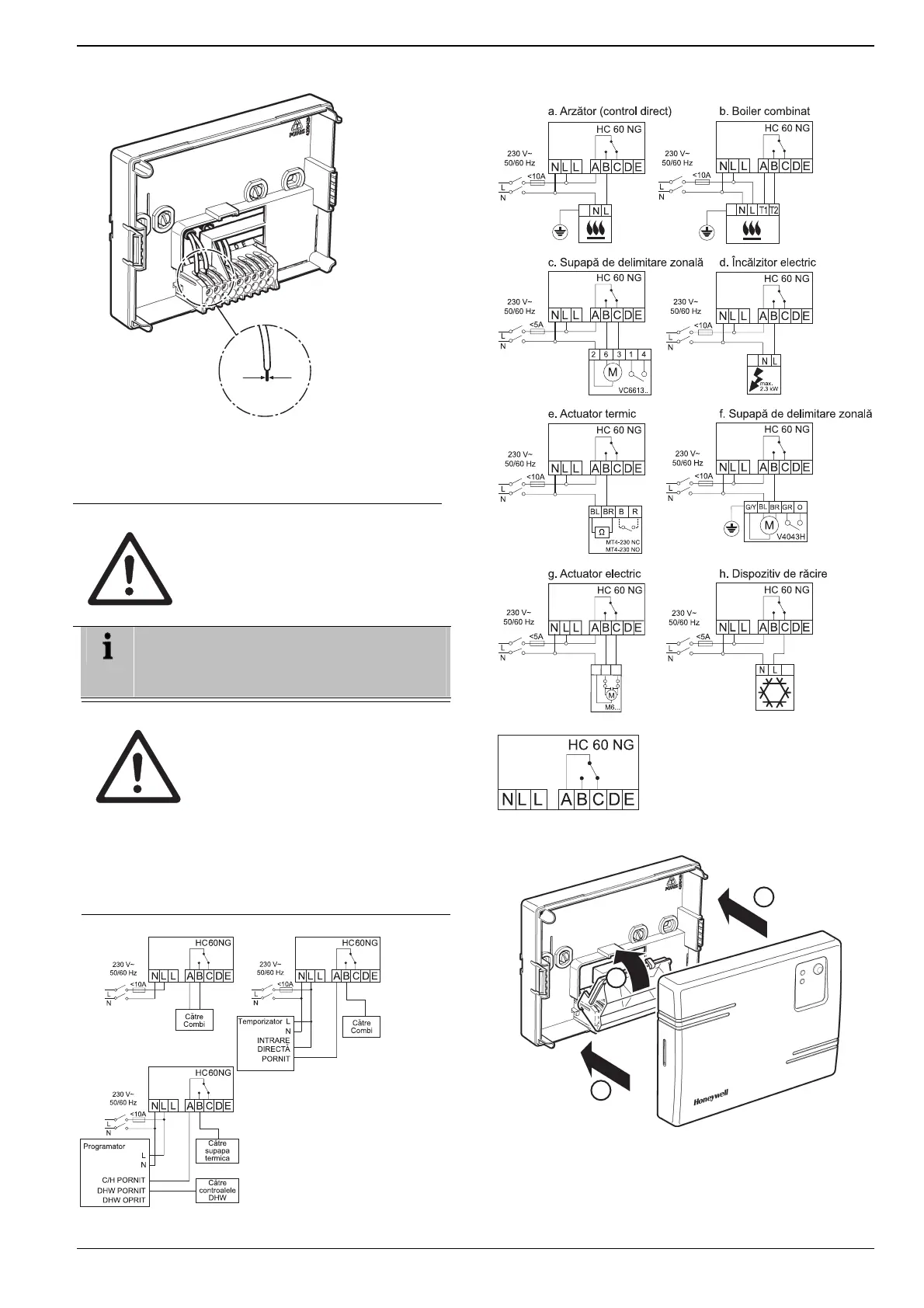

Fig. 6: Conectarea terminalului
3.1.1. Conexiunile pentru HC60NG
(R6660D1009)
ATENŢIE
Conectare incorectă!
► Instalaţi în conformitate cu
regulamentele de conectare locale.
► Respectaţi temperatura ambiantă şi
limitele de curent (vezi eticheta de
conectare de la HC60NG).
LED-ul verde de pe receiver indică comanda de
la termostat, NU şi dacă acea temperatură va fi
atinsă, aceasta depinde de reglajele
programatorului.
ATENŢIE
Conectare incorectă!
Honeywell nu acceptă nici o
responsabilitate pentru orice perdere
sau daună datorată oricărei erori sau
omisiuni care ar putea fi conţinută din
neatenţie în această schemă. Aceasta
este doar o schemă propusă, nu o
diagramă de cablare autorizată.
► Această schemă trebuie să fie
interpretată în legătură cu celelalte
instrucţiuni ale cazanului sau
încălzitorului.
Fig. 7: Scheme de conectare HC60NG
Ieşire
24–230 V AC
A-B max. 6,5 A (3 A, cos φ = 0,6)
A-C max. 5,0 A (3 A, cos φ = 0,6)
Fig. 8: Scheme de conectare HC60NG
1
2
2
Fig. 9: Închiderea capacului terminalelor şi a carcasei
