Montaż
39
max. 2.5 mm
2

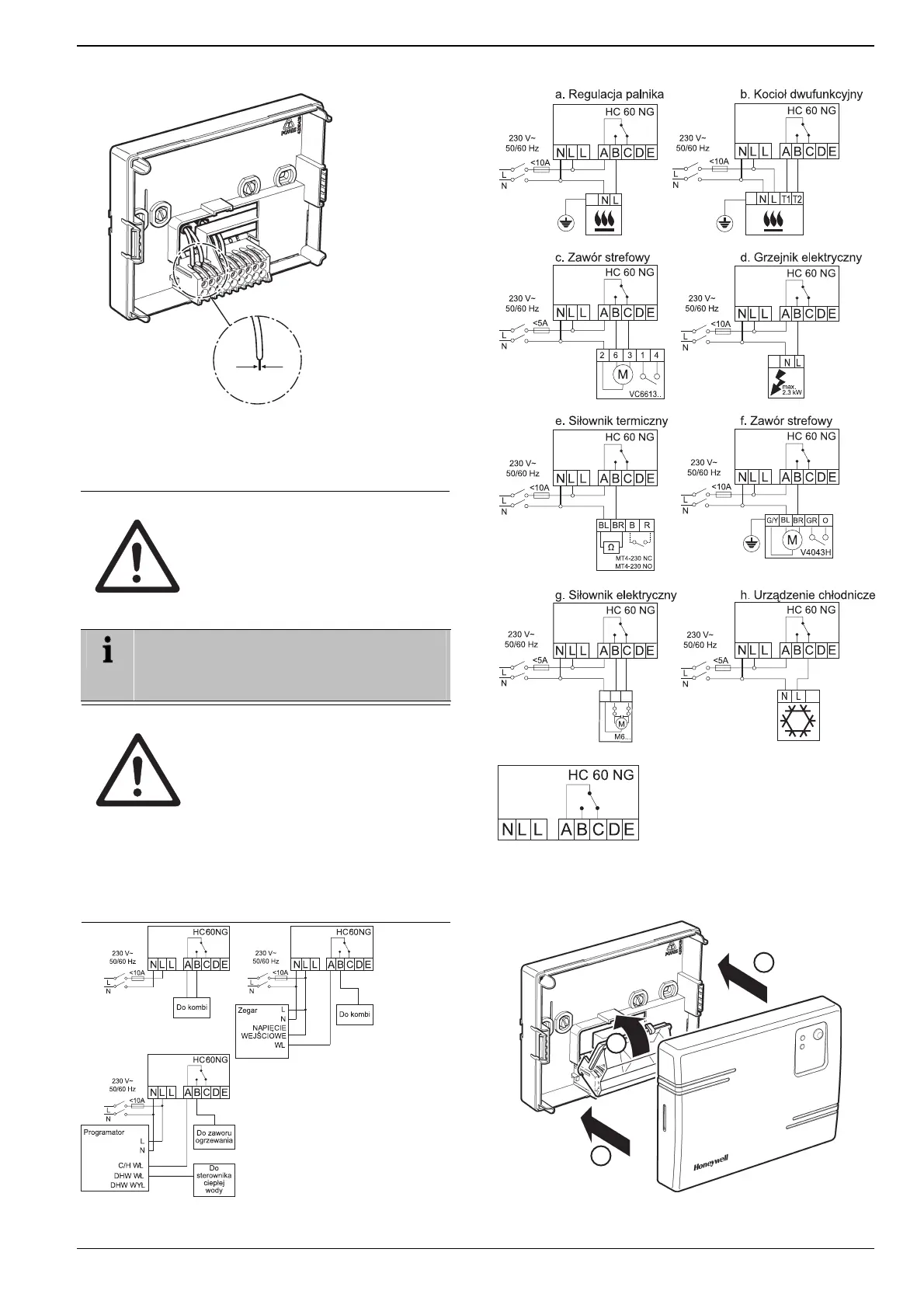

Rys. 6: Podłączenia elektryczne zacisków
3.1.1. Schemat połączeń HC60NG
(R6660D1009)
Ostrzeżenie
Nieprawidłowe podłączenie
elektryczne!
► Podłączać zgodnie z lokalnymi
przepisami.
► Sprawdzić temperaturę otoczenia i
aktualne ograniczenia (patrz tabela
okablowania).
Zielona dioda na odbiorniku wskazuje
zapotrzebowanie ze strony termostatu, a NIE
włączenie ogrzewania – zależy to od ustawień
programatora.
Ostrzeżenie
Nieprawidłowe podłączenie
elektryczne!
Firma Honeywell nie przejmuje
odpowiedzialności za straty czy szkody
wynikające z błędów lub pominięć,
które mogą być ewentualnie zawarte w
niniejszym szkicu.
► Jest to tylko propozycja, a nie
zatwierdzony schemat okablowania.
Schemat należy czytać w połączeniu
z instrukcją dostarczoną przez
producenta danego bojlera.
Rys. 7: Schemat podłączeń elektrycznych HC60NG
Moc znamionowa
24–230 V AC
A-B max. 6,5 A (3 A, cos φ = 0,6)
A-C max. 5,0 A (3 A, cos φ = 0,6)
Rys. 8: Schemat podłączeń elektrycznych HC60NG
1
2
2
Rys. 9: Zakładanie pokrywy zacisków i obudowy
