3.2. Montage des Raumgeräts HCW 80
WARNUNG Unzureichende Datenübertragung!
Störung des Funkempfängers im Gerät
durch metallische Gegenstände oder
weitere Funkgeräte.
► Achten Sie auf ausreichende Distanz
zu metallischen Gegenständen.
► Montieren Sie das Gerät mit mindes-
tens 1 m Abstand zu Funkgeräten
wie Funk-Kopfhörern, schnurlosen
Telefonen nach DECT-Standard etc.
► Wählen Sie bei nicht zu behebender
Funkstörung einen anderen
Montageort.

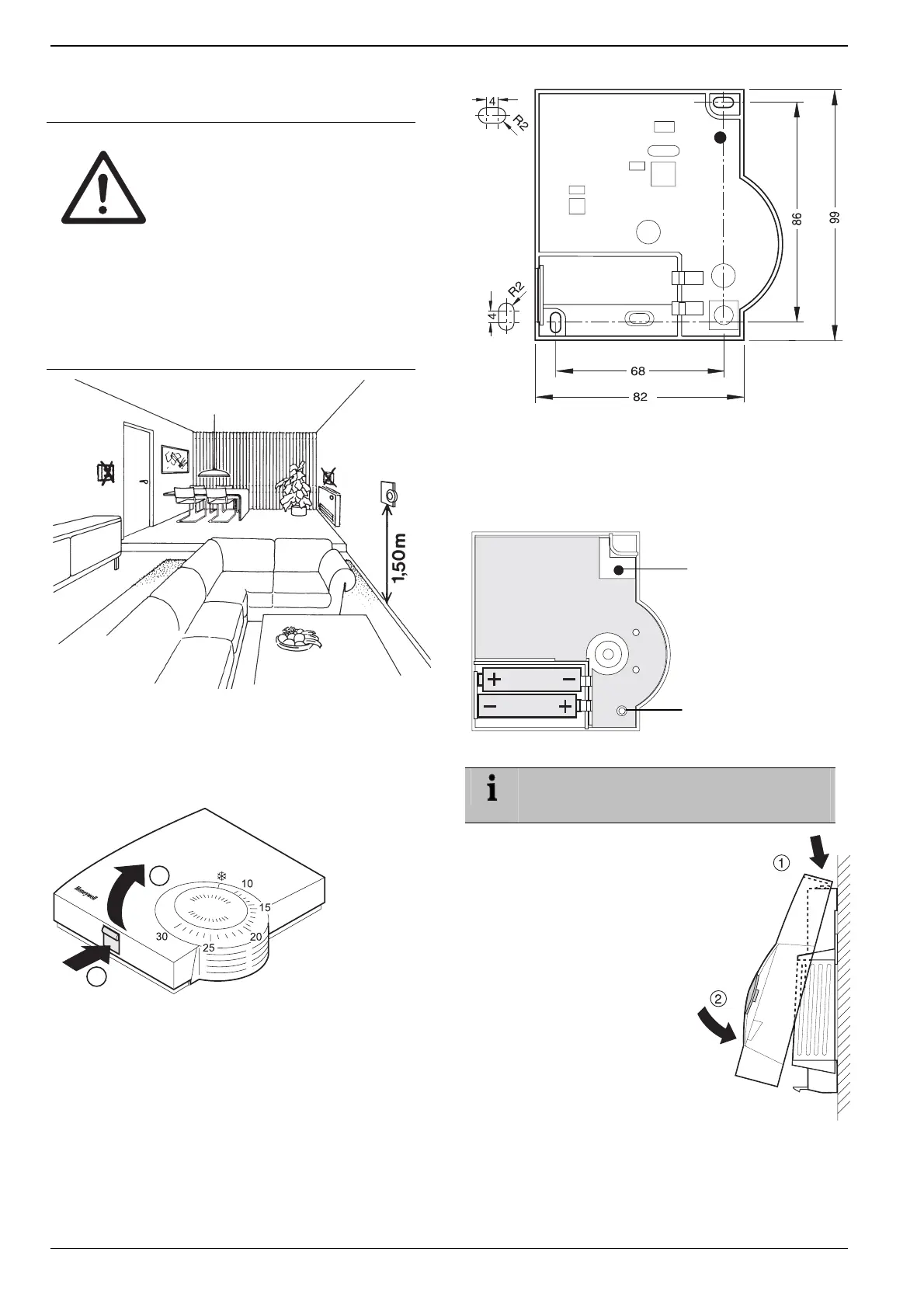

Abb. 12: Bohrschema (Angaben in mm)
► Bohren Sie die Löcher.
► Schrauben Sie das Raumgerät an.
► Setzen Sie die mitgelieferten Mignon-Batterien mit richtiger
Polung ein (siehe Abb. 13).
Rote LED
Abb. 10: Raumgerät HCW 80 positionieren
Sendeknopf
► Positionieren Sie das Raumgerät HCW 80 am Montageort.
Abb. 13: Polung der Batterien und Sendeknopf
► Nehmen Sie den Gehäusedeckel des Raumgeräts
HCW 80 ab (siehe
Abb. 11).
1
2
Abb. 11: Gehäusedeckel abnehmen
► Zeichnen Sie die Bohrlöcher gemäß der Bohrschablone
(siehe Abb. 12)
Die Batterien müssen ersetzt werden, wenn die
rote LED am Raumgerät HCW 80 blinkt (siehe
Abschnitt 9 „Batteriewechsel“).
► Setzen Sie den Gehäusedeckel
oben an und rasten Sie ihn un-
ten ein (siehe
Abb. 14).
Abb. 14: Gehäusedeckel
aufsetzen
16
