Installation
max. 2.5 mm
2

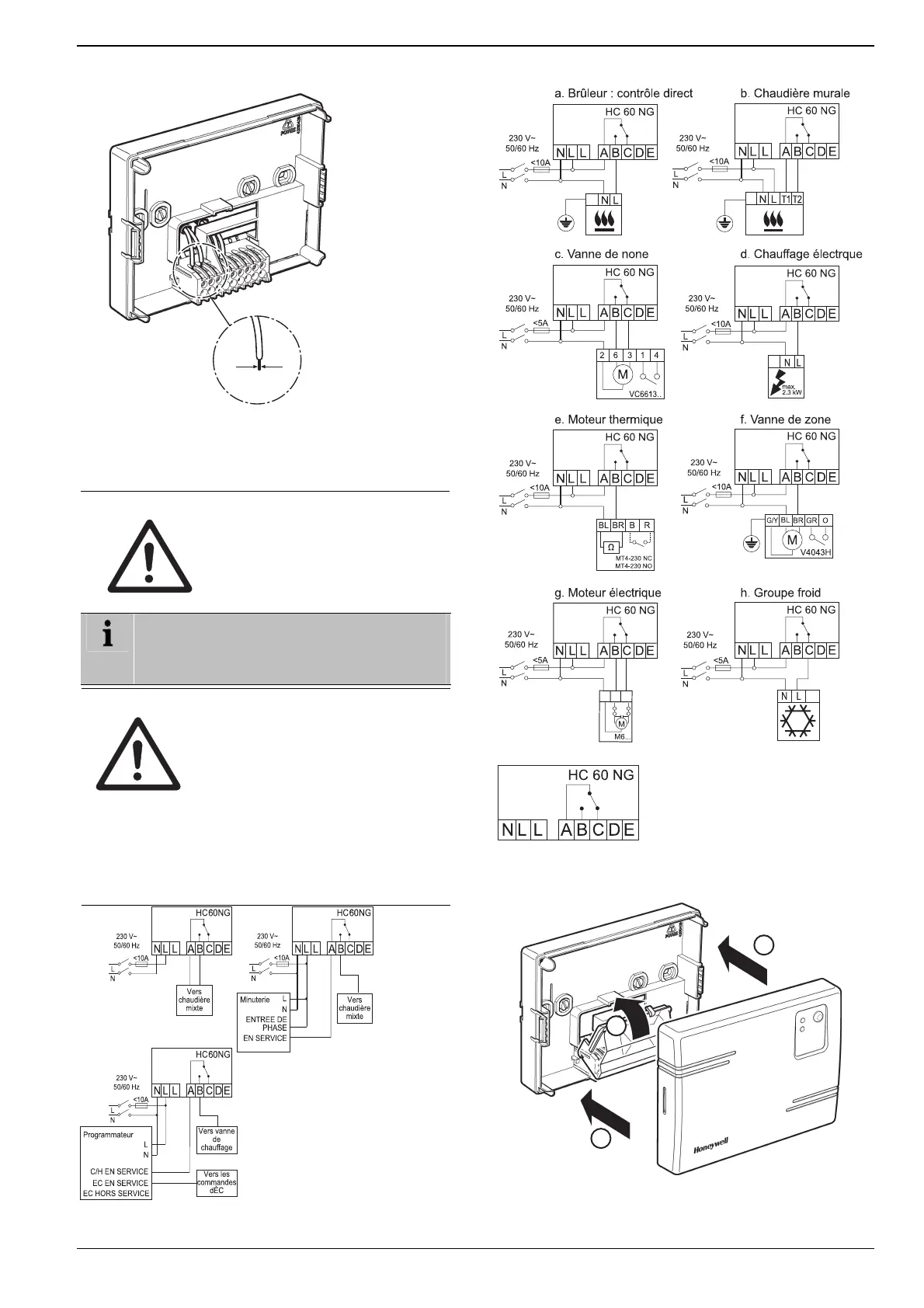

Fig. 6: Câbler les bornes
3.1.1. Connexions pour HC60NG
(R6660D1009)
ATTENTION Câblage incorrect !
► Respectez les normes de câblage
en vigueur durant l'installation.
► Respectez les température
d'utilisation ambiante (voir la
notice du HC60NG).
La LED verte sur le récepteur indique la
demande du thermostat, mais PAS que le
chauffage sera en service, ceci dépend des
paramètres du programmateur.
ATTENTION Câblage incorrect !
Honeywell décline toute responsabilité
en cas de pertes ou dommages
découlant d'erreurs ou omissions
quelconques pouvant être contenues
par inadvertance dans ce schéma. Il
s'agit d'une proposition de schéma, pas
d'un schéma de câblage certifié.
Fréquence de sortie nominale
24–230 V AC
A-B max. 6,5 A (3 A, cos φ = 0,6)
A-C max. 5,0 A (3 A, cos φ = 0,6)
► Ce schéma doit être lu en conjonction
avec les instructions du fabricant de
tout chauffe-eau ou accumulateur
éventuel.
Fig. 8: Schémas de câblage électrique HC60NG
1
2
2
Fig. 9: Remettre le capuchon de protection et refermer le module
relais
Fig. 7: Schémas de câblage électrique HC60NG
23
