Telepítés előkészítési kézikönyv i szériás gépekhez,
Javasolt szigetelőtranszformátor konfiguráció
Gondoskodjon a transzformátorra vonatkozó követelmények teljesüléséről.
Ha transzformátorra van szükség és azt a gép nem tartalmazza, a vevőnek kell
gondoskodnia róla. A transzformátornak a Hurco által megadott üzemi
feszültségelőírásokat kell kielégítenie. A Hurco a Wye konfigurációt (4) javasolja annál
a transzformátor kiépítésnél, amely a gép tápellátását biztosítja. A vevő felel azért,
hogy képzett elektromos szakember csatlakoztassa a transzformátort a hálózathoz.

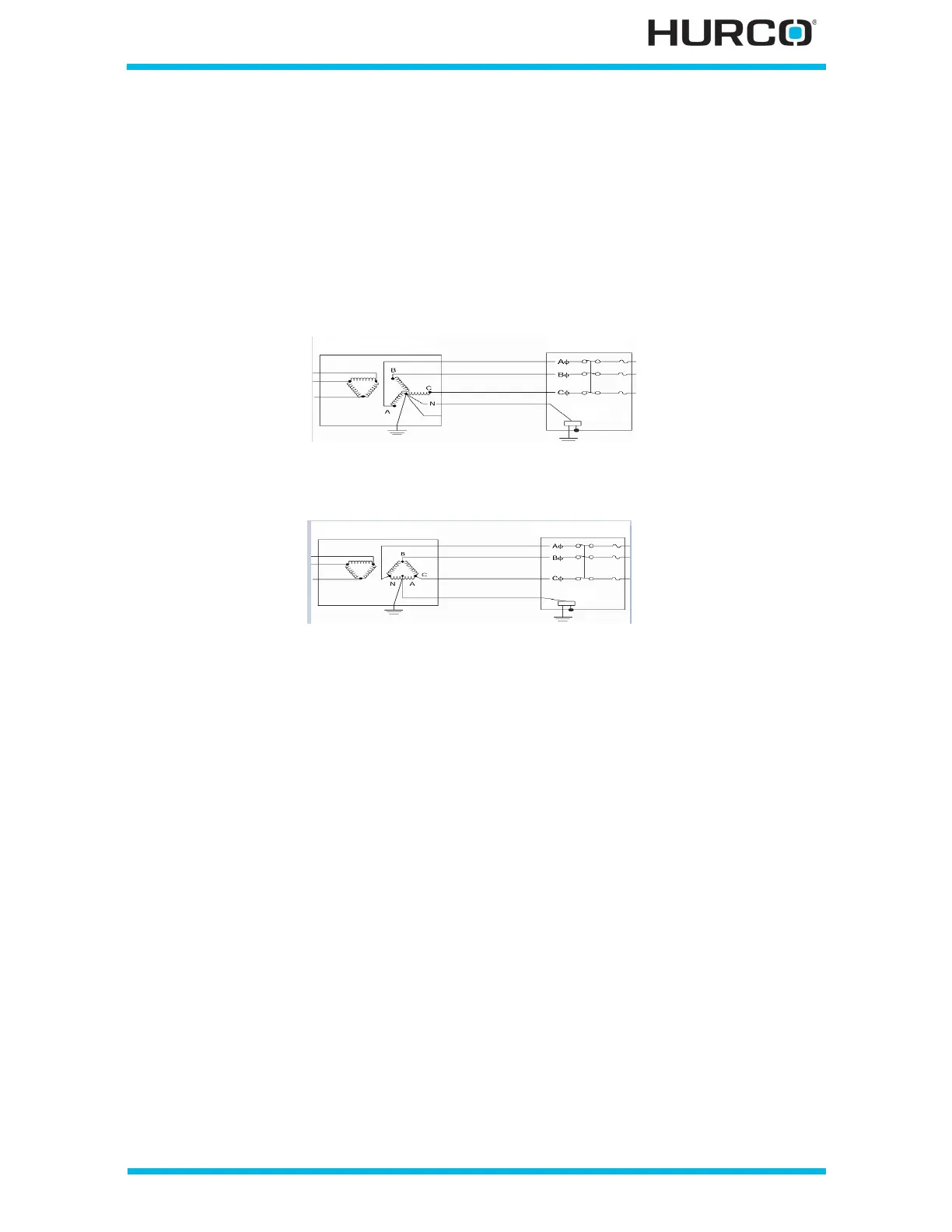

1-3. ábra Wye transzformátor konfiguráció
1-4. ábra Delta transzformátor konfiguráció
Földelő készülék
Biztosítson megfelelő földelést a gép számára.
A megmunkáló központ elektromos és elektronikus vezérlő rendszerei gépen belül
vannak összekötve, és az egypontos földelő (SPG) terminálra vannak bekötve. Az SPG
csak egy vezető utat nyújt a gép és a külső föld között, ezáltal nem keletkezhet
földhurok (feszültségkülönbség a föld között). Az SPG a gép elektromos szekrényén
belül található.
Az SPG-t megfelelő módon kell csatlakoztatni az AC tápforrás földelő áramköréhez.
A földelő vezetőt úgy kell méretezni, hogy megfeleljen minden vonatkozó
elektromos szabályzatnak.
Mindazonáltal a Hurco az javasolja, hogy (esettől függően) a nulla vezető mérete
legalább érje el a fázis (áram alatti) vezetőkét.
