Pre-Installation Manual for i-Series Machines v387
Rekomendowana konfiguracja transformatora separacyjnego
Sprawdź, czy spełnione są wymagania dotyczące transformatora.
Jeżeli wymagany jest transformator a obrabiarka nie została weń wyposażona, Klient
jest odpowiedzialny za dostarczenie transformatora. Transformator musi spełniać
wymagania napięciowe obrabiarek Hurco. Hurco rekomenduje konfigurację uzwojenia
wtórnego transformatora zasilania obrabiarki w układzie "gwiazda" (4). Prace
przyłączeniowe, za które odpowiedzialność ponosi Klient, winny być wykonywane przez
wykwalifikowany personel elektryczny.

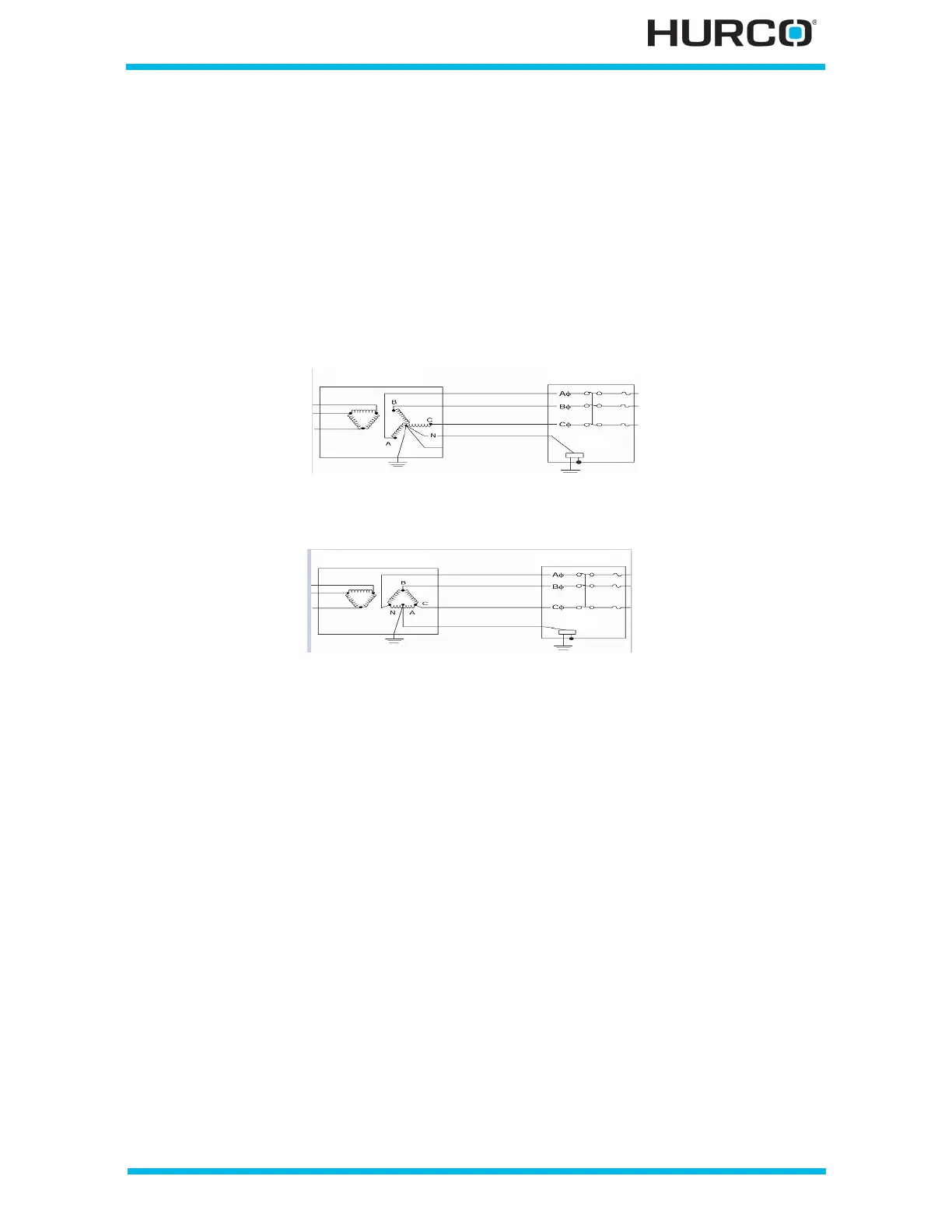

Rysunek 1–3. Konfiguracja w układzie gwiazda
Rysunek 1–4. Konfiguracja w układzie trójkąt
Wyposażenie uziomowe
Ensure proper grounding of machine.
Elektryczne i elektroniczne systemy sterowania centrum obróbkowego są wzajemnie
połączone, spięte wzajemnie w jednym punkcie uziomowym (SPG). SPG posiada tylko
jeden przewód połączeniowy pomiędzy obrabiarką a zewnętrznym uziomem w celu
zabezpieczenia przed powstaniem niepożądanej pętli indukcyjnej (napięcie różnicowe
masy). Terminal SPG znajduje się w szafie sterowniczej obrabiarki.
Terminal uziomowy SPG musi być prawidłowo podłączony do uziomu źródła zasilania
AC.
Przewód uziemiający musi być dobrany zgodnie z obowiązującymi normami.
Hurco
zaleca, aby przekrój przewodu uziemiającego (jeśli występuje) był co najmniej równy
przekrojowi przewodów fazowych.
