Pre-Installation Handbuch v387GE Vorbereiten des Standorts 1-7
Empfohlene Konfiguration des Isoliertransformators
Erfüllung der Transformatoranforderungen gewährleisten.
Falls die Maschine nicht mit einem gegebenenfalls erforderlichen Transformator
ausgestattet war, muss der Kunde für die Bereitstellung eines Transformators sorgen.
Einzelheiten hierzu erfahren Sie bei Ihrem Hurco Customer Support. Der Transformator
muss die Betriebsspannungsanforderungen für Hurco-Maschinen erfüllen. Verwenden Sie
eine der nachfolgend abgebildeten Konfigurationen. Hurco empfiehlt die Sternschaltung
(4) auf der Sekundärwicklung des Transformators, an der die Spannung für die
Versorgung der Maschine abgenommen wird. Der Kunde hat dafür zu sorgen, dass der
Anschluss des Transformators an die Stromversorgung von einem qualifizierten Techniker
vorgenommen wird.

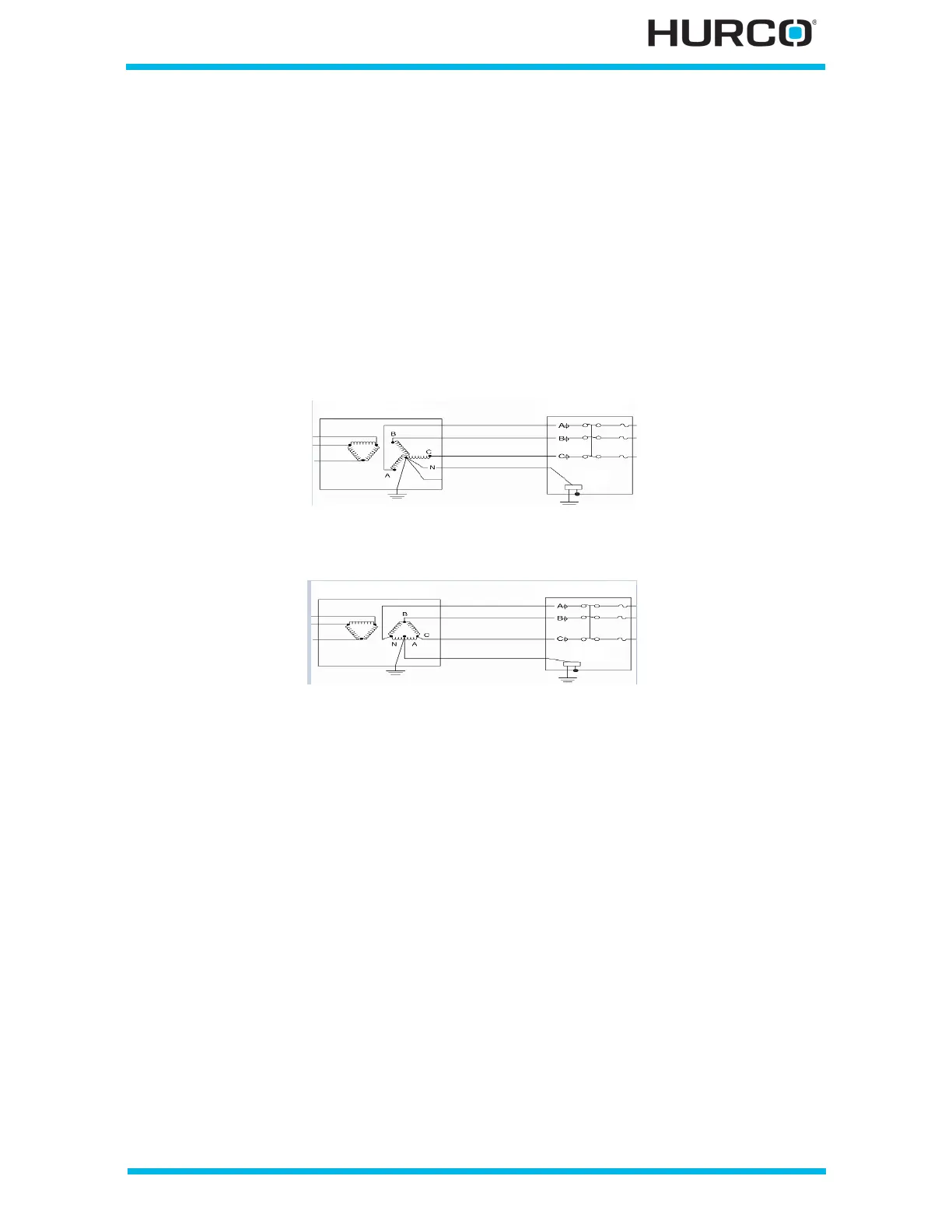

Abbildung 1–3. Sternkonfiguration des Transformator
Abbildung 1–4. Dreieckkonfiguration des Transformator
Erdung der Anlage
Auf ausreichende elektrische Erdung der Maschine achten
Die elektrischen und elektronischen Steuersysteme der Maschine sind miteinander
verbunden und an der Einzelpunkterdungsklemme (Single Point Grounding; SPG)
angeschlossen.
Diese Einzelpunkterdung stellt nur einen leitenden Pfad zwischen Maschine und externer
Erde bereit, wodurch unerwünschte Erdschleifen (Spannungsdifferenz) verhindert
werden.
Diese Klemme, die sich innerhalb des Schaltschranks der Maschine befindet, muss
ordnungsgemäß mit dem Erdungskreis der Wechselspannungsquelle verbunden sein.
Der Erdungsleiter muss so ausgelegt sein, dass alle geltenden Normen und Vorschriften
für die Einrichtung elektrischer Anlagen eingehalten werden. Hurco empfiehlt jedoch
einen Leiterquerschnitt für den Neutralleiter (sofern zutreffend), der zumindest dem der
(Strom führenden) Phasenleiter entspricht.
