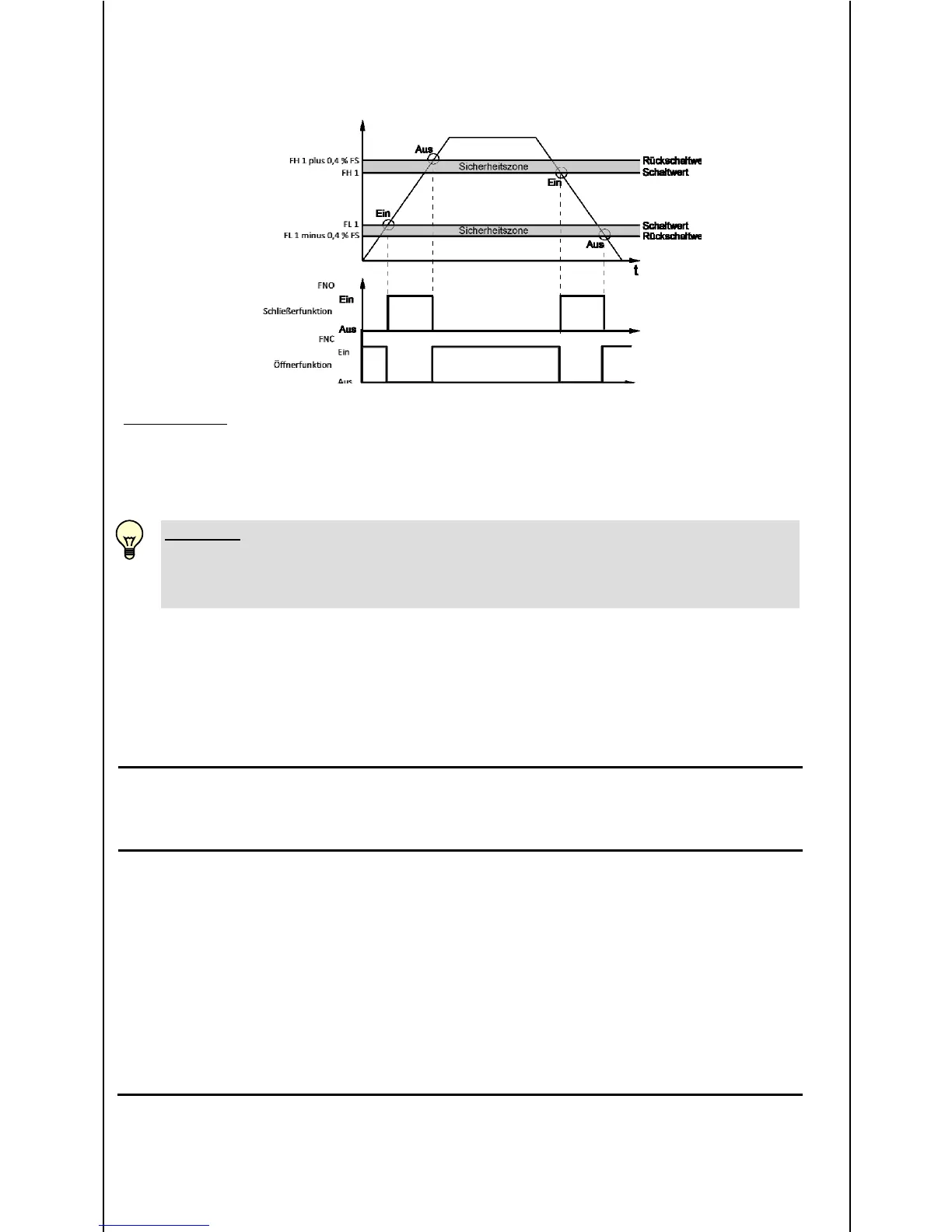

Beispiel für Schaltausgang 1 (Öffner- und Schließerfunktion):
Abkürzungen: "FH1", "FH2" = oberer Schaltwert 1 bzw. 2
"FL1", "FL2" = unterer Schaltwert 1 bzw. 2
"FNO" = Schließer bei Fensterfunktion
"FNC" = Öffner bei Fensterfunktion
HINWEIS:
Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein-und Ausschalten),
wenn alle Schaltwerte (inklusive Sicherheitszone) größer als 0 bar, und kleiner
als der Nenndruckbereich liegen.
7.2 ANALOGAUSGANG
Analogausgangssignal: 4 .. 20 mA oder 0 .. 10 V
(Einstellbar im Menü "Grundeinstellungen").
7.3 EINSTELLBEREICHE FÜR DIE SCHALTAUSGÄNGE
Messbereich Untere Grenze
von RP / FL
Obere Grenze
von SP / FH
Mindestabstand
zw. RP und SP
bzw. FL und FH
Schrittweite*
in bar in bar in bar in bar
- 1 .. 1 -0,98 1,00 0,02 0,01
0 .. 1 0,010 1,000 0,010 0,002
0 .. 2,5 0,025 2,500 0,025 0,005
0 .. 6 0,06 6,00 0,06 0,01
0 .. 10 0,10 10,00 0,10 0,02
0 .. 16 0,20 16,00 0,20 0,05
0 .. 40 0,4 40,0 0,4 0,1
0 .. 100 1,0 100,0 1,0 0,2
0 .. 250 2,5 250,0 2,5 0,5
0 .. 400 4 400 4 1
0 .. 600 6 600 6 1
0 .. 1000 10 1000 10 2
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
