6 Digitalanzeige
Nach Einschalten der Versorgungsspannung zeigt das Gerät kurz "EdS" an und
beginnt mit der Anzeige des aktuellen Druckes.

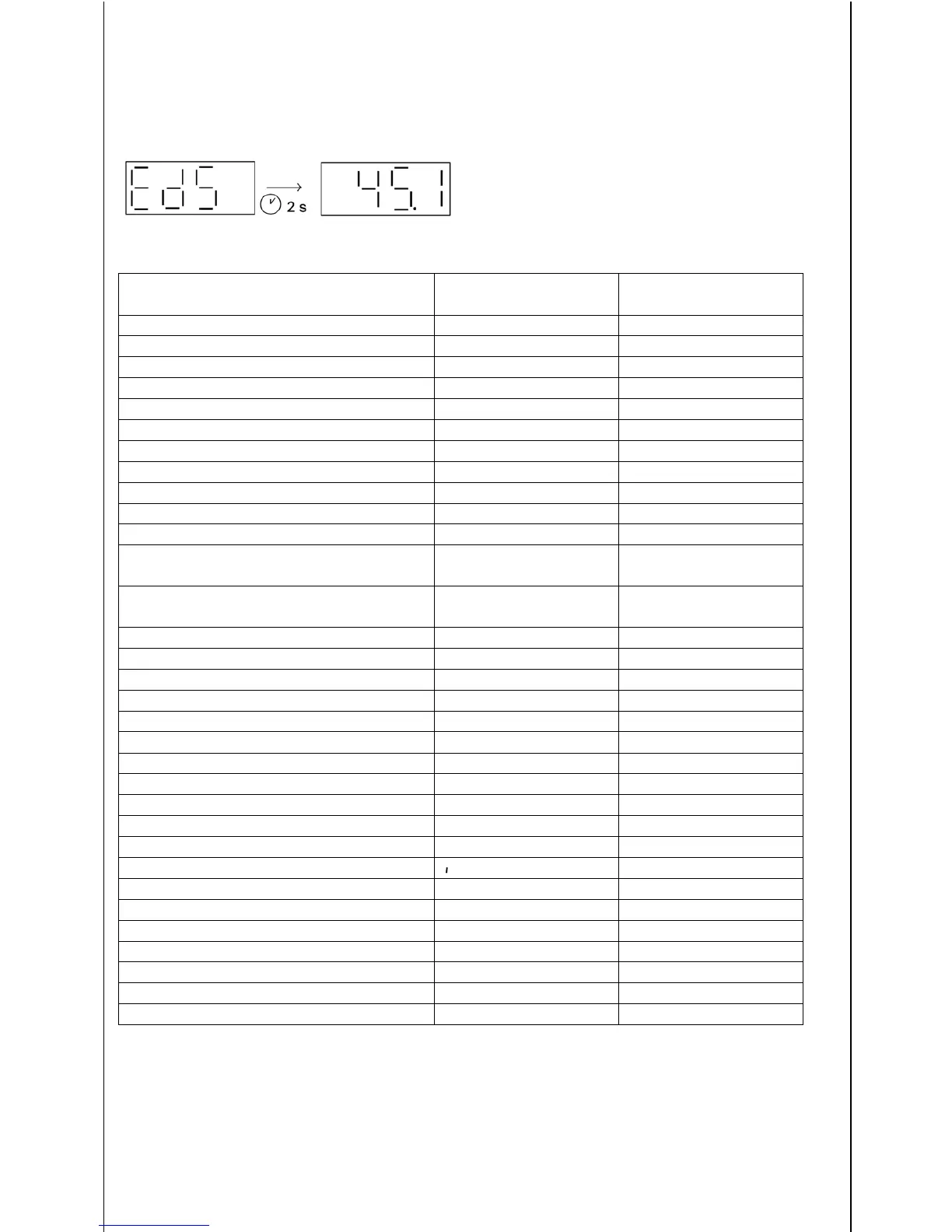

Darstellung der Digitalanzeige:
Bezeichnung
Darstellung
7-Segment-Anzeige
Darstellung ASCII
Schaltpunkt, Ausgang 1
sp1
SP1
Rückschaltpunkt, Ausgang 1
rp1
RP1
Schaltpunkt, Ausgang 2
sp2
SP2
Rückschaltpunkt, Ausgang 2
rp2
RP2
Druckfenster oberer Wert, Ausgang 1
fk1
FH1
Druckfenster unterer Wert, Ausgang 1
fl1
FL1
Druckfenster oberer Wert, Ausgang 2
fk2
FH2
Druckfenster unterer Wert, Ausgang 2
fl2
FL2
Rücksetzen
res
RES
Schaltverzögerungszeit, Ausgang 1
ds1
dS1
Schaltverzögerungszeit, Ausgang 2
ds2
dS2
Rückschaltverzögerungszeit,
Ausgang 1
dr1
dR1
Rückschaltverzögerungszeit,
Ausgang 2
dr2
dR2
Ausgang 1
ov1
Ou1
Ausgang 2
ov2
Ou2
Ausgang 3
Ov3
Ou3
Stromausgang
i
I
Spannungsausgang
v
U
Schließer bei Hysteresefunktion
kno
HNO
Schließer bei Fensterfunktion
fno
FNO
Öffner bei Hysteresefunktion
knc
HNC
Öffner bei Fensterfunktion
fnc
FNC
Einheitenumschaltung
vni
Uni
Einheit bar
bar
Bar
Einheit MPa
mpa
MPa
Einheit psi
psi
psi
Max-Wert
ki
HI
Fehleranzeige
err
ERR
Display
dis
DIS
Rücksetzen auf Grundeinstellungen
rES
rES
Rücksetzen durchgeführt
---
---
Erweiterte Funktionen
ef
EF
