Mat –Nr. 669756 / Stand: 05.04.2018 D
23

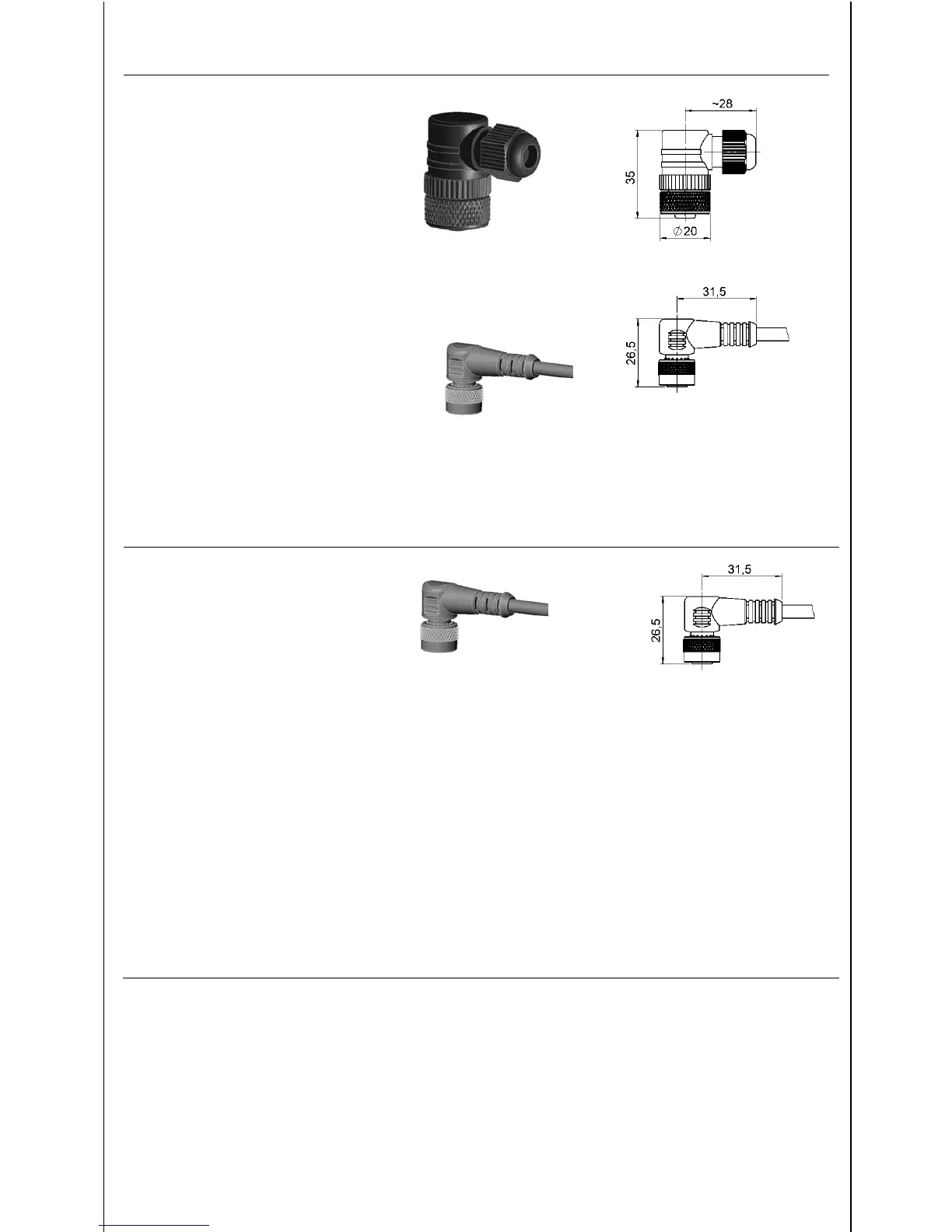

ZBE 08 (5-pol.)
Kupplungsdose M12x1,
abgewinkelt
Kabeldurchmesser:
2,5 .. 6,5 mm
Material-Nr.: 6006786
ZBE 08-02 (5-pol.)
Kupplungsdose M12x1,
abgewinkelt mit 2 m Leitung,
Material-Nr.: 6006792
ZBE 08-05 (5-pol.),
Kupplungsdose M12x1,
abgewinkelt mit 5 m Leitung
Material-Nr.: 6006791
Farbkennung: Pin 1: braun
Pin 2: weiß
Pin 3: blau
Pin 4: schwarz
Pin 5: grau
ZBE 08S-02 (5-pol.),
Kupplungsdose M12x1,
abgewinkelt mit 2 m
Leitung, geschirmt
Material-Nr.: 6019455
ZBE 08S-05 (5-pol.),
Kupplungsdose M12x1,
abgewinkelt mit 5 m
Leitung, geschirmt
Material-Nr.: 6019456
ZBE 08S-10 (5-pol.),
Kupplungsdose M12x1,
abgewinkelt mit 10m
Leitung, geschirmt
Material-Nr.: 6023102
Farbkennung: Pin 1: braun
Pin 2: weiß
Pin 3: blau
Pin 4: schwarz
Pin 5: grau
13.2 FÜR DEN MECHANISCHEN ANSCHLUSS
ZBM 3000
Schelle zur Wandbefestigung, anschraubbar
(Werkstoff Unterteil: TPE Santoprene 10187; Oberteil: Bandstahl DIN 95381-1.4571)
Material-Nr.: 3184630
