Hydac EDS 3000 User Manual

Code art. 669756 / Edition : 05.04.2018 F
10

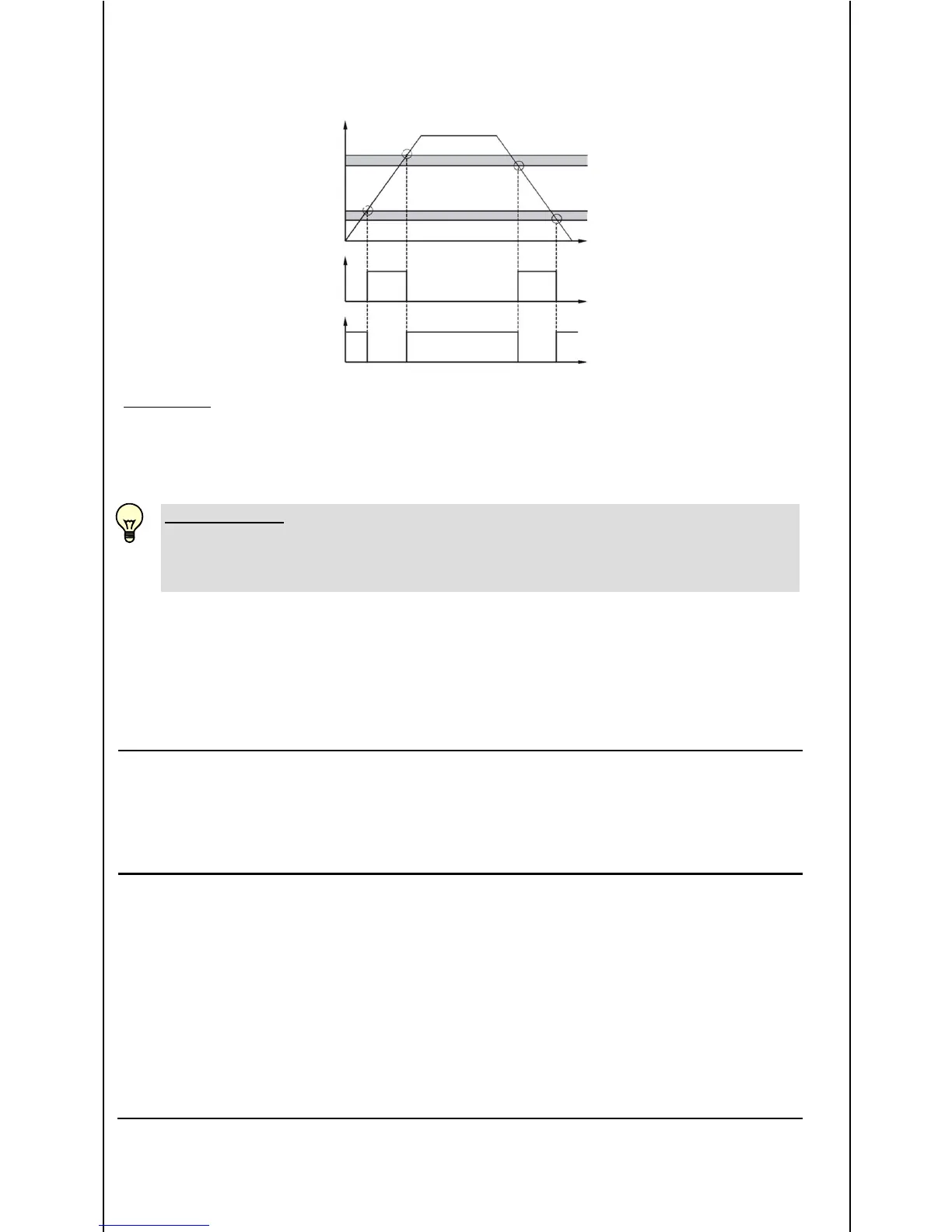

Exemple pour sortie de commutation 1 (fonction ouvrante et fermante)
Raccourcis: "FH1", "FH2" = valeur de commutation supérieure 1 ou 2
"FL1", "FL2" = valeur de commutation inférieure 1 ou 2
"FNO" = fonction fermante avec fonction fenêtre
"FNC" = fonction ouvrante avec fonction fenêtre
REMARQUES :
La fonction fenêtre ne fonctionne que si tous les paramètres (y compris la zone
de sécurité) sont supérieurs à 0 bar et inférieurs à la plage de pression nominale.
7.2 SORTIE ANALOGIQUE
Signal de sortie : 4 .. 20 mA ou 0 .. 10 V
(paramétrable dans le menu de base)
7.3 RÉGLAGE DES SORTIES DE COMMUTATION
Plage de mesure Seuil inférieur de
RP / FL
Seuil supérieur
entre RP et SP
Distance
minimum
entre RP et
SP
ou FL et FH
Pas*
en bar en bar en bar en bar
- 1 .. 1 -0,98 1,00 0,02 0,01
0 .. 1 0,010 1,000 0,010 0,002
0 .. 2,5 0,025 2,500 0,025 0,005
0 .. 6 0,06 6,00 0,06 0,01
0 .. 10 0,10 10,00 0,10 0,02
0 .. 16 0,20 16,00 0,20 0,05
0 .. 40 0,4 40,0 0,4 0,1
0 .. 100 1,0 100,0 1,0 0,2
0 .. 250 2,5 250,0 2,5 0,5
0 .. 400 4 400 4 1
0 .. 600 6 600 6 1
0 .. 1000 10 1000 10 2
* Toutes les plages indiquées dans le tableau sont réglables en fonction du pas indiqué.
Rü
Commutation
Commutation
Rü
Sicherheitszone
Sicherheitszone
Ein
A
us
FL1 moins 0,4%PE
FL1
FH1
t
P
Ein
Ein
A
us
A
us
Ein
A
us
FNO
FNC
Zone de sécurité
Zone de sécurité
Ein
A
us
FL1
FH1
t
P
Ein
A
us
FNO
FNC
Fonction fermante
FH1 plus 0,4%PE
0
1
1
0
1
0
0
1
Fonction ouvrante
Réenclenchement
Réenclenchement
