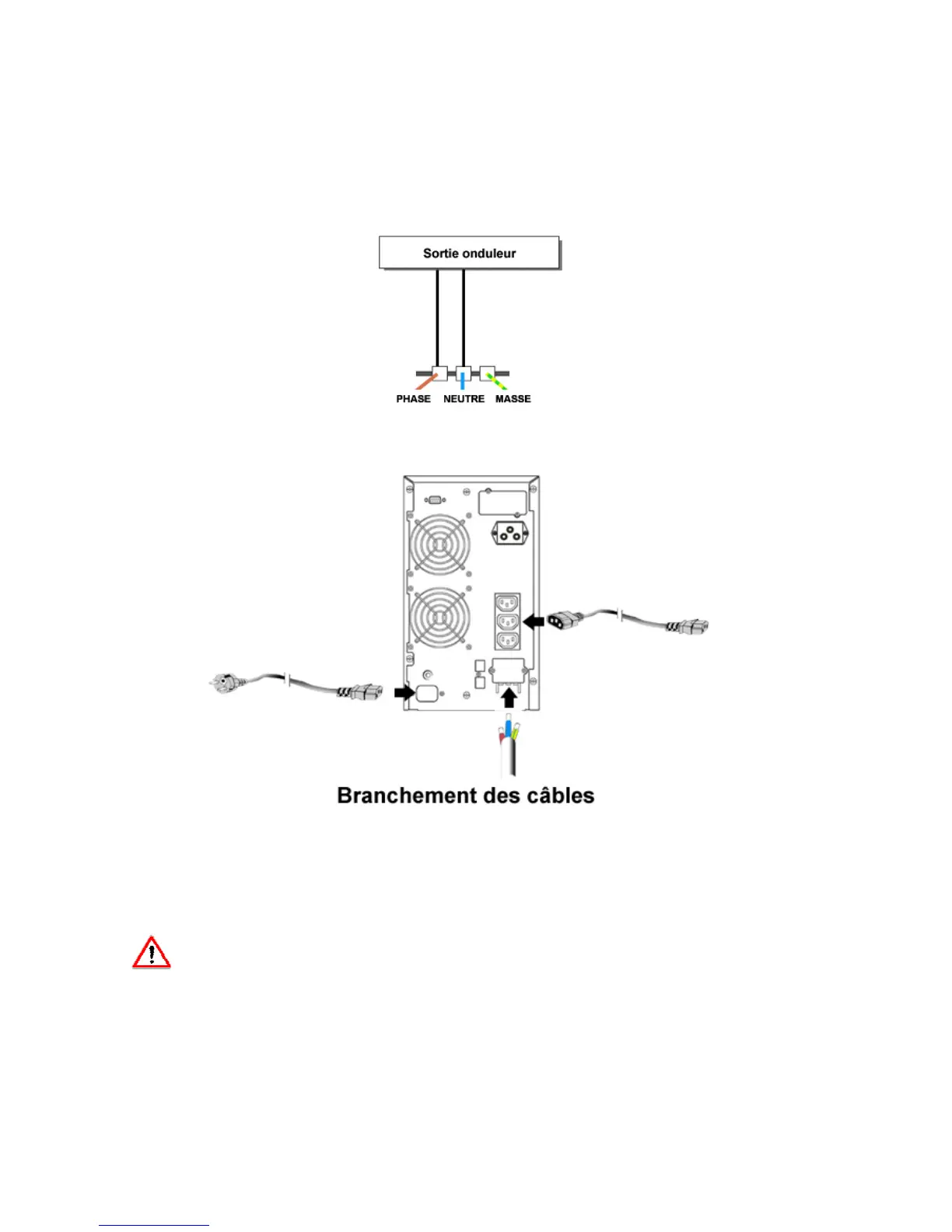

Le raccordement des câbles s’effectue de la manière suivante :
1. Démonter le couvercle protégeant le bornier.
2. Utiliser un câble AWG14 2,5mm² pour l’alimentation des appareils.
3. Raccorder les câbles sur le bornier en respectant les positions phase et neutre.
4. Remettre en place le couvercle de protection du panneau arrière.
5.3 Branchement des PC
Connecter les ordinateurs aux prises « Sortie » de l’onduleur comme indiqué ci-dessus.
ATTENTION! Ne pas connecter d’appareil qui pourrait provoquer une surcharge sur
l’onduleur (exemple : imprimante laser).
5.4 Charge des batteries
Pour une charge complète des batteries laisser l’onduleur sous tension pendant 8 heures. Il est possible
de mettre l’onduleur en service immédiatement mais l’autonomie des batteries risque d’être inférieure à la
valeur nominale.
Figure 1 : Schéma de branchement E
4
2000S/3000/3000S
