16 Port de communication
16.1 Interface RS232
Disposition des broches sur le connecteur DB-9 (computer interface).
Pin # Description E/S
2 TXD Sortie
3 RXD Entrée
5 GND Entrée
16.2 Interface AS400 (Option)
Cette série d’onduleur peut être équipée d’une carte AS400 (disponible en option) pour le protocole de
communication AS400. Elle s’insère dans le « Intelligent slot ». La disposition et la description des
broches du connecteur DB-9 sur la carte AS400, est indiquée ci-dessous :
Broche Description E/S
1 Défaut UPS Sortie
2 Alarme générale Sortie
3 GND Entrée
4 Arrêt à distance Entrée
5 Commun Sortie
6 By-pass Sortie
7 Batterie faible Sortie
8 UPS en marche Sortie
9 Perte réseau 220V Sortie
Note
: cet emplacement « Intelligent Slot » peut aussi recevoir une carte AGENT SNMP.

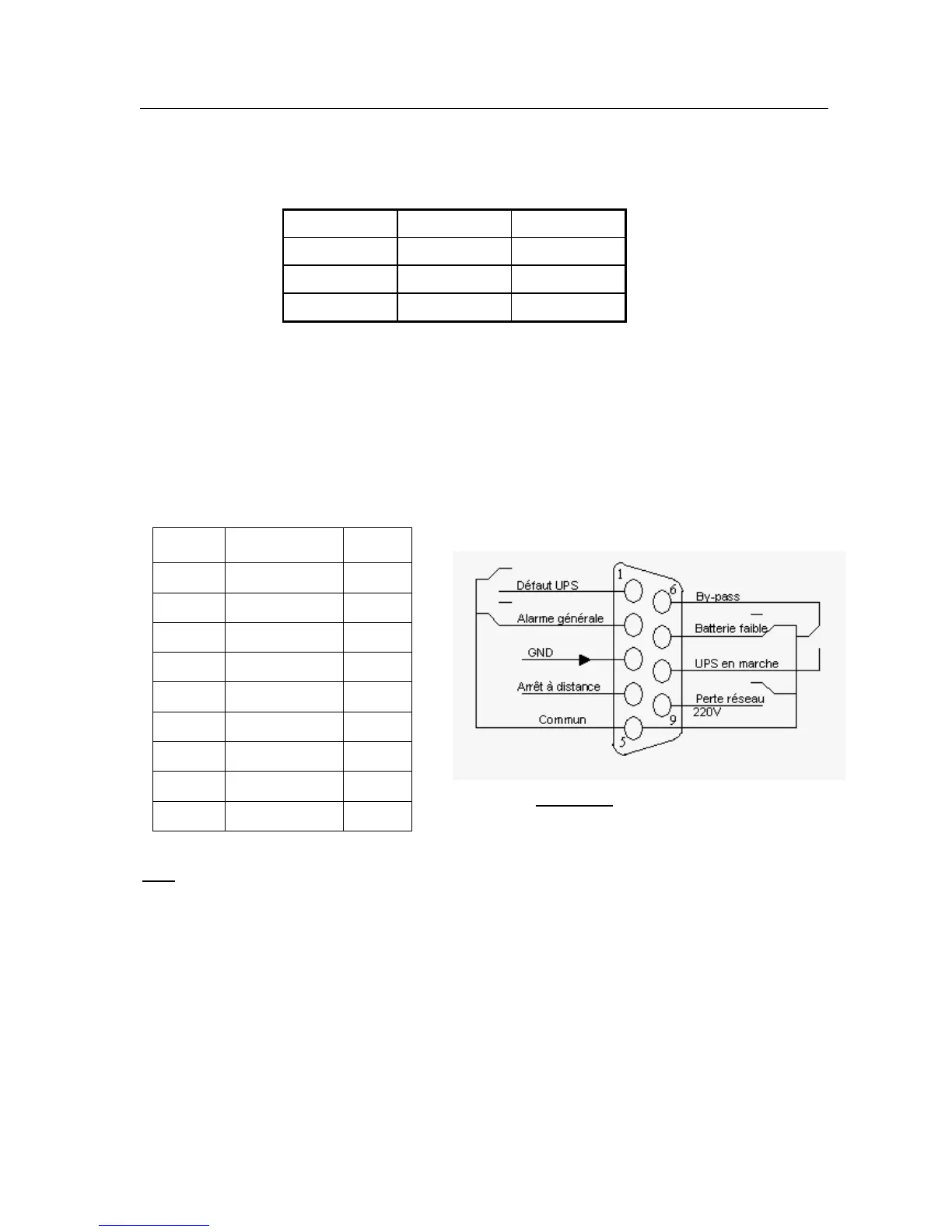

Figure 16.2: Interface pour protocole de
communication AS400
