NL

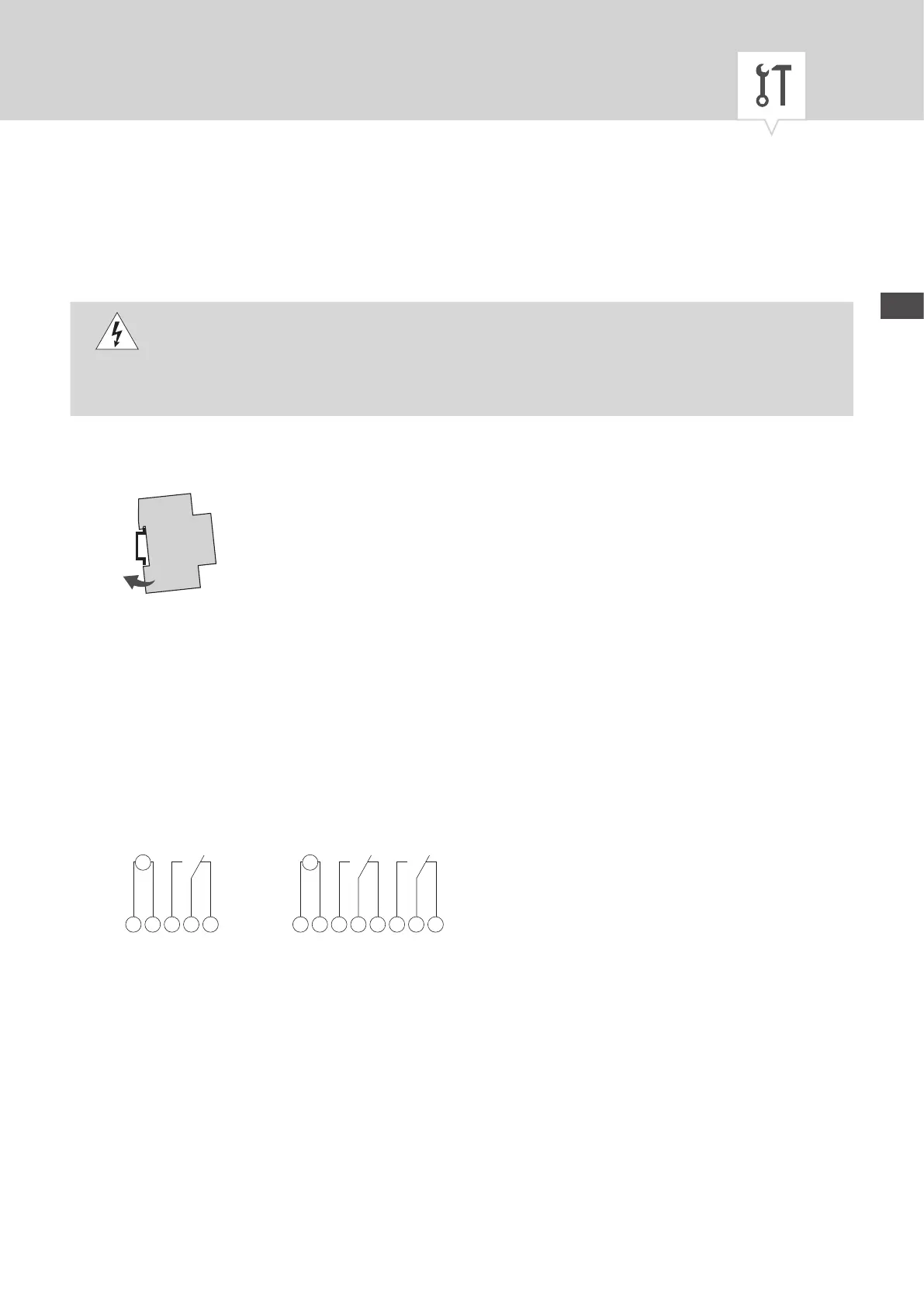

Montage en installatie
WAAR-
SCHUWING
Levensgevaar door elektrische schok!
Onjuiste montage en installatie van het apparaat kan leiden tot levensgevaarlke elektrische
spanningen.
Montage en aansluiting uitsluitend door een elektromonteur laten uitvoeren.
Montage op DIN-rail
Breng het apparaat een beetje schuin vanaf boven op de DIN-rail aan.
1. Het apparaat naar achteren duwen tot het vastklikt.
Aansluitschema
CH1 = kanaal 1
CH2 = kanaal 2
L N
M
~
CH1
1 2 3
L N
M
~
CH1
1 2 3 5 6
7
CH2
Uitvoering met 1 kana-
len
Uitvoering met 2 kanalen
Het apparaat volgens het aansluitschema installeren (afhankelk van de uitvoering met één kanaal of met
twee kanalen).
246
