Intermatic GRASSLIN talento smart

CS
Montáž a instalace
VÝSTRAHA
Nebezpečí ohrožení života elektrickým proudem!
Nesprávná montáž a instalace přístroje může způsobit nebezpečí ohrožení života elektrickým
napětím.

Montáž a připojení smí provést výhradně kvalikovaný elektrikář!

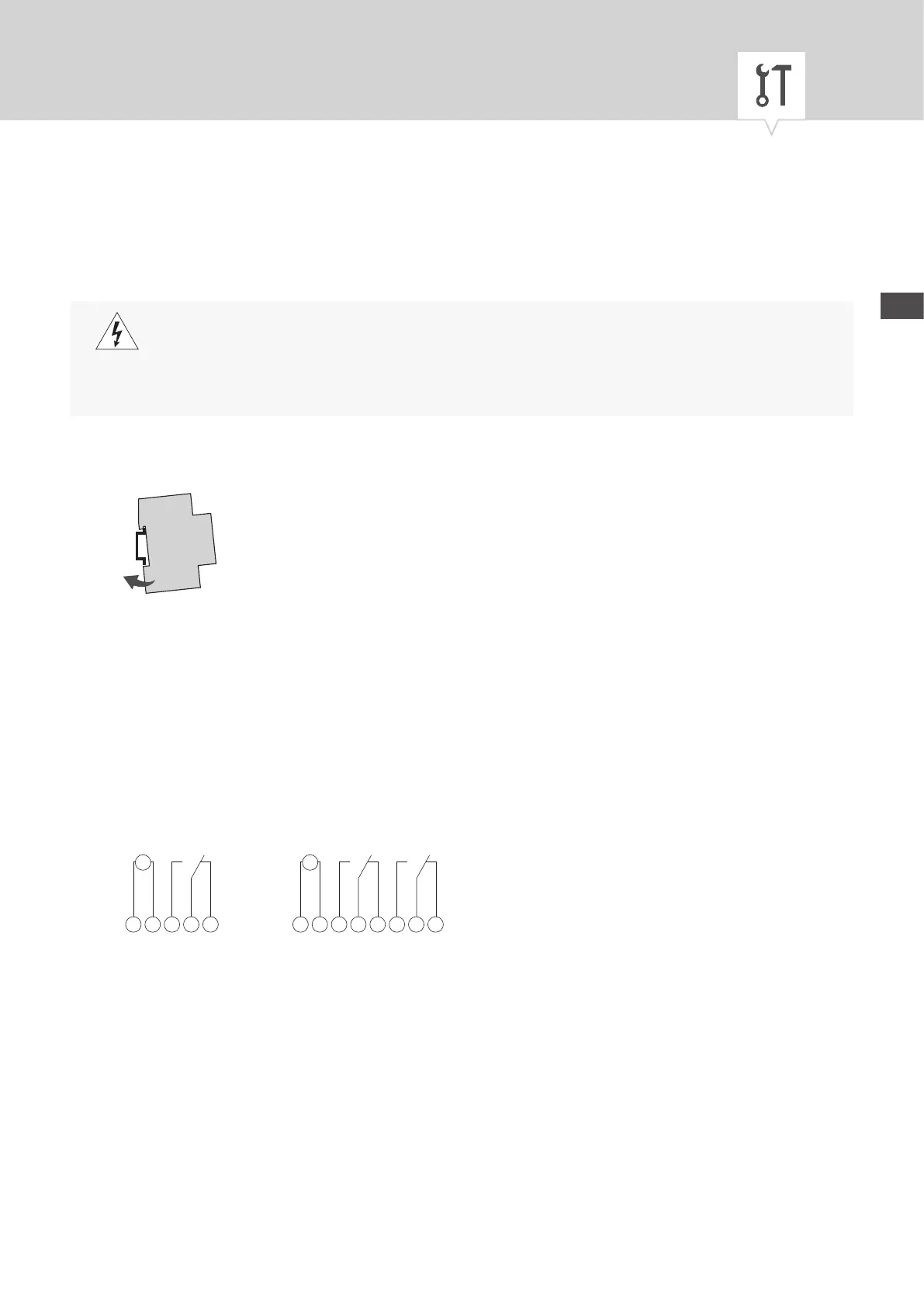

Montáž na lištu DIN
Přístroj nasaďte na lištu DIN mírně šikmo shora.
1. Zatlačte ho dozadu, dokud nezapadne.
Schéma zapojení
CH1 = kanál1
CH1 = kanál2
L N
M
~
CH1
1 2 3
L N
M
~
CH1
1 2 3 5 6
7
CH2
Varianta s1 kanálem Varianta se2 kanály
Přístroj nainstalujte podle schématu zapojení (vzávislosti na variantách sjedním kanálem nebo se dvěma
kanály).
286
