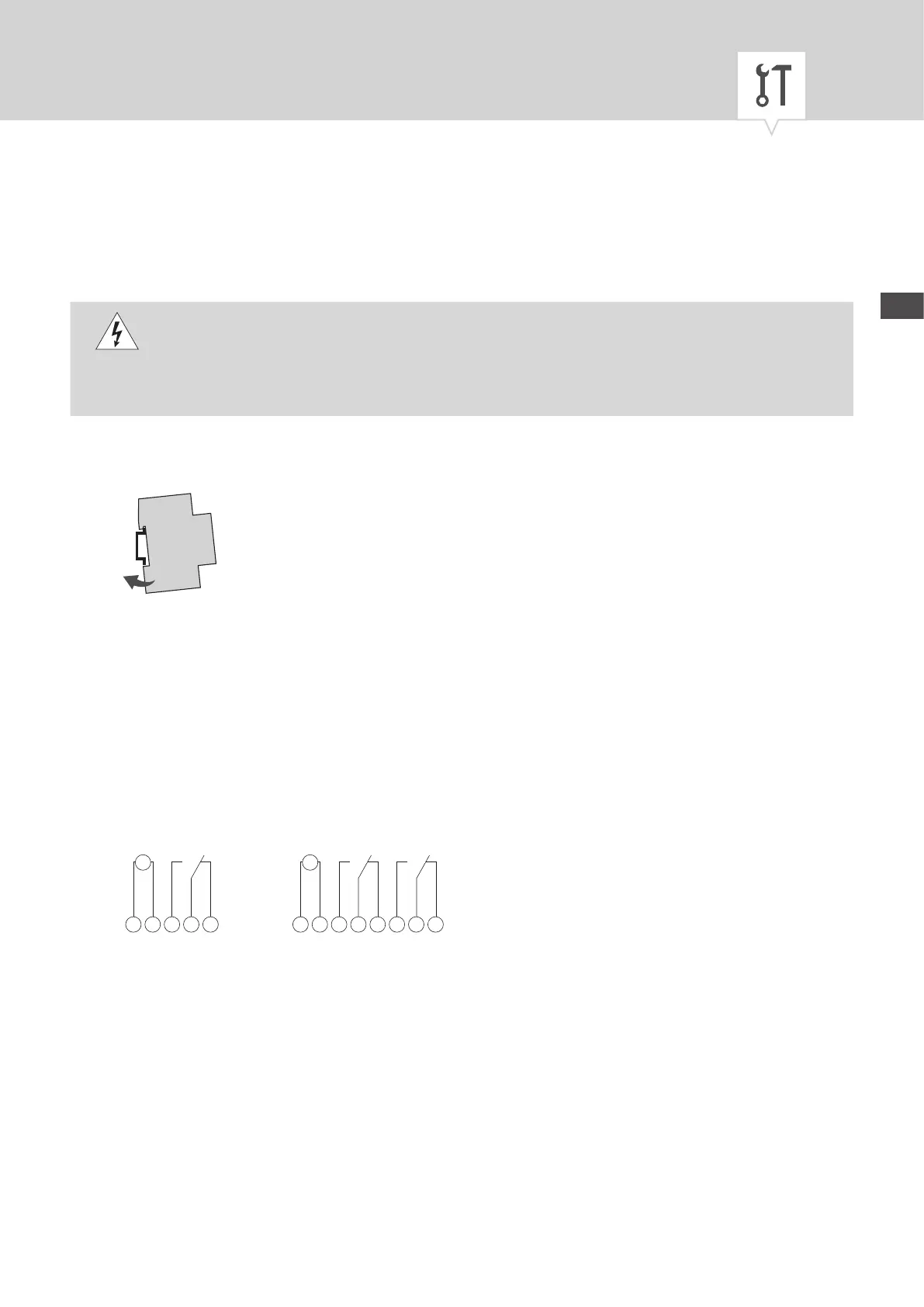

Montaż i instalacja
OSTRZEŻENIE
Zagrożenie życia przez porażenie elektryczne!
Nieprawidłowy montaż i nieprawidłowa instalacja urządzenia mogą prowadzić do niebez-
piecznych dla życia napięć.

Montaż i podłączenie może wykonywać wyłącznie wykwalikowany elektryk!
Montaż tylko na szynie DIN
Urządzenie przystawić do szyny DIN z góry pod niewielkim kątem.
1. Wcisnąć urządzenie do tyłu aż do zatrzaśnięcia.
Schemat przyłączy
CH1 = kanał 1
CH2 = kanał 2
L N
M
~
CH1
1 2 3
L N
M
~
CH1
1 2 3 5 6
7
CH2
wersja 1-kanałowa wersja 2-kanałowa
Zainstalować urządzenie zgodnie ze schematem przyłączy (w zależności od wersji za pomocą jednego lub
dwóch kanałów).
