INSTRUCCIONES DE MONTAJE (cont.)
Conexión del sistema con otros tipos de bombas (con diferente tipo de roscado o
sin roscado)
El clorador salino su puede asimismo adaptar a otras bombas de filtrado con diferentes tipos de
roscado o sin roscado en la conexión.

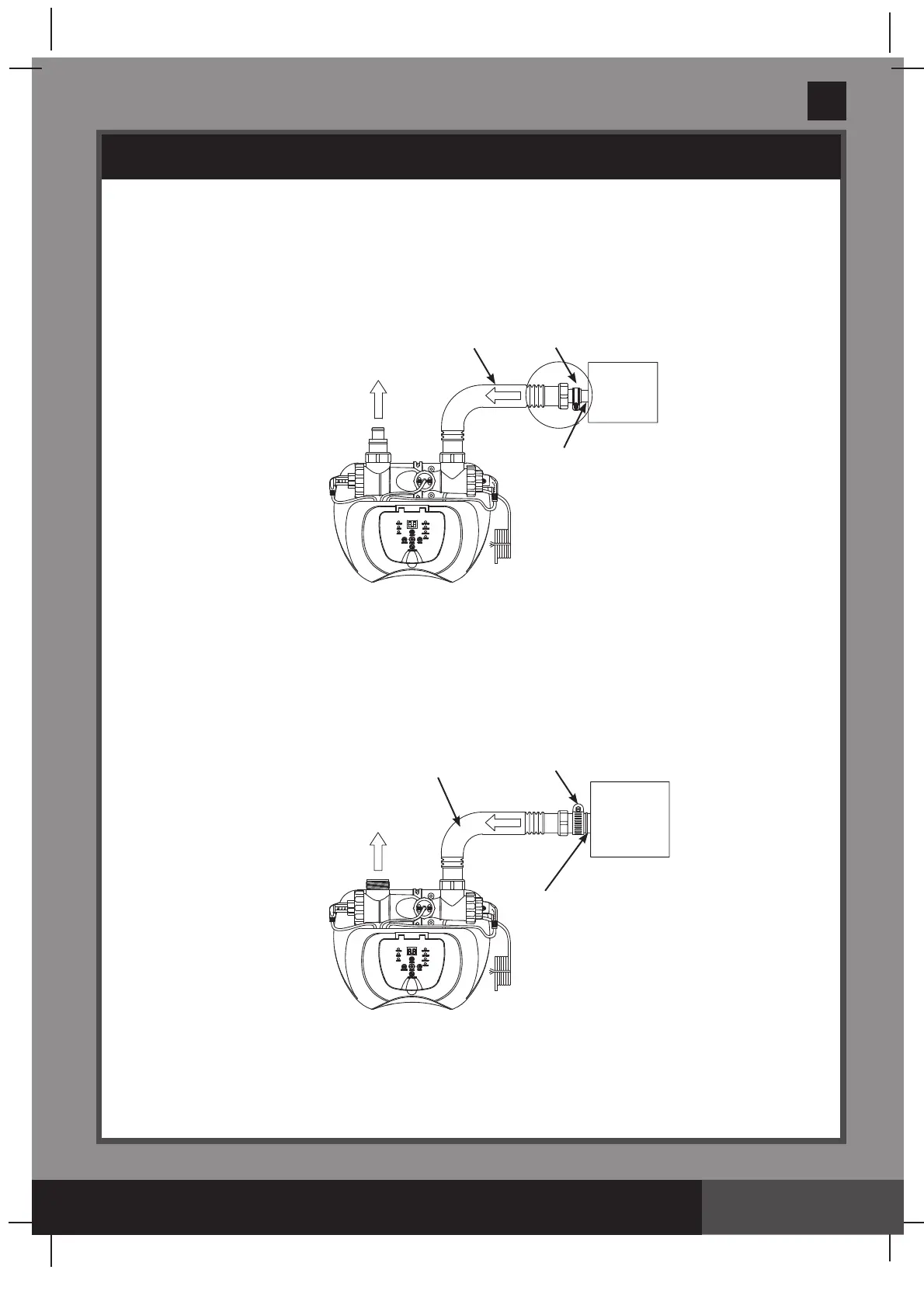

Conexión a una manguera de 32mm (1,25 pulgadas):
1
. Conecte el adaptador B
(8)
a la manguera conectora
(7)
. Sujételo con firmeza.
2
. Conecte el adaptador B
(8)
a la conexión de salida de la bomba de filtrado. Sujételo con
firmeza.
Conexión a una manguera con abrazadera de 38mm (1,5 pulgadas):
1
. Conecte el conector de la manguera
(7)
a la salida del agua de la depuradora con una
abrazadera. Sujételo con firmeza.
MANGUERA de
1-1/4” (32mm)
BOMBA
DE
FILTRADO
7
8
SISTEMA DE CLORACIÓN
SALINA CON ELECTRÓLISIS
POR OXIDACIÓN
ABRAZADERA DE MANGUERA
7
BOMBA
DE
FILTRADO
CONEXIÓN
1-1/2” (38mm)
SISTEMA DE CLORACIÓN
SALINA CON ELECTRÓLISIS
POR OXIDACIÓN
