INSTRUCCIONES DE MONTAJE (cont.)
Conexión del sistema con otros tipos de piscinas
Después de haber conectado el sistema de agua salada a la bomba, conéctelo a la piscina.
Esto se ilustra en los dibujos # 1 y #2.
Los siguientes tipos de conexión suelen ser comunes:
Conexión con tomas de 32mm (1,25 pulgadas):
1.
Conecte el adaptador A
(1)
a la salida de la celda electrolítica
(3)
. Sujételo con firmeza.
2.
Conecte la manguera de retorno de agua (de la piscina) al adaptador A
(1)
en el clorador
salino con una abrazadera de manguera.
Conexión con tomas de 38mm (1,5 pulgadas) sin rosca:
1.
Conecte el adaptador A
(1)
a la salida de la celda electrolítica
(3)
. Sujételo con firmeza.
2.
Conecte el sistema de cloración al retorno del agua con el adaptador de la manguera con
una abrazadera.

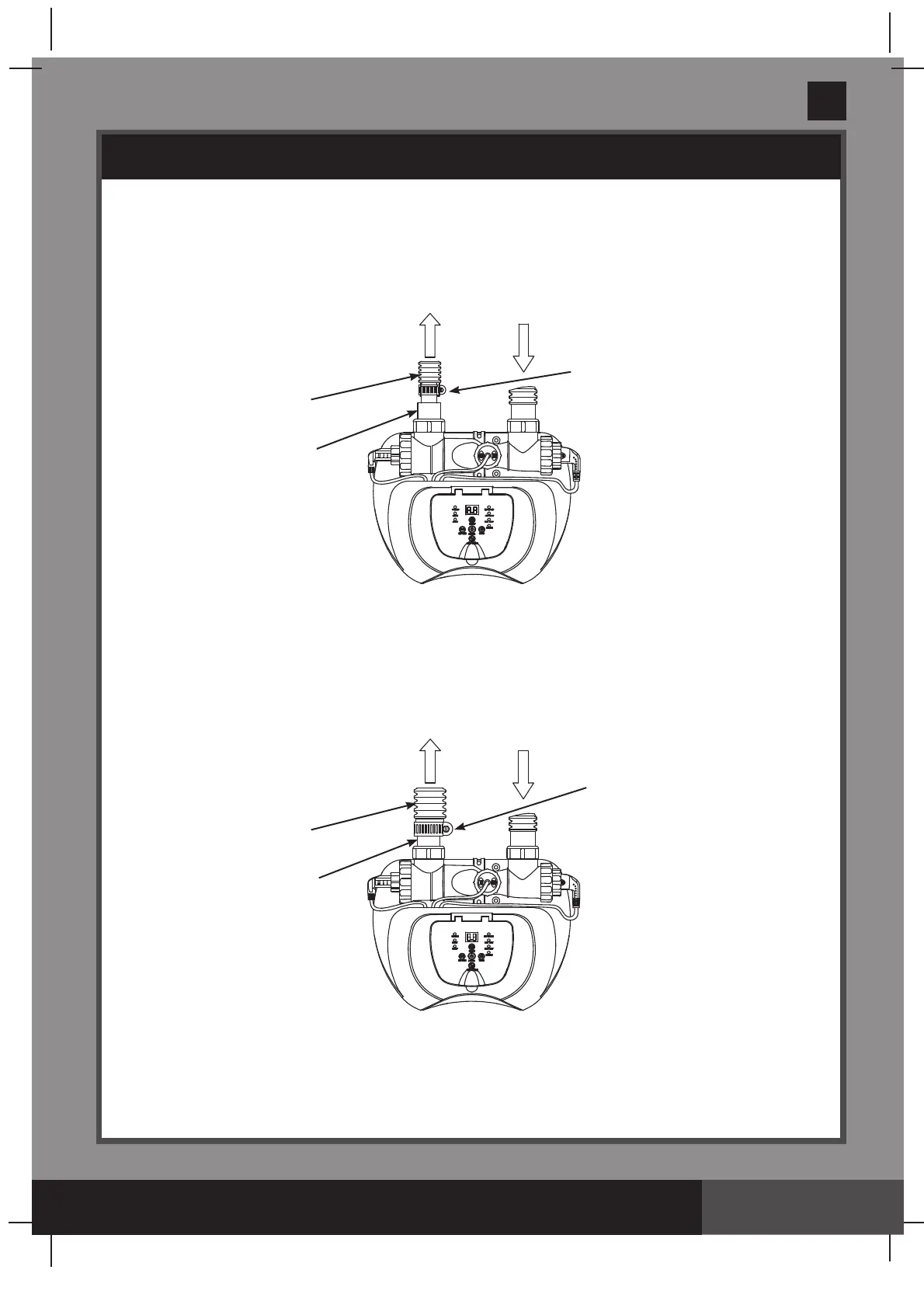

ABRAZADERAS
DE LA
MANGUERA
1
MANGUERA de
1-1/4” (32mm)
SISTEMA DE CLORACIÓN
SALINA CON ELECTRÓLISIS
POR OXIDACIÓN
ABRAZADERA DE
MANGUERA
1
MANGUERA de
1-1/2” (38mm)
SISTEMA DE CLORACIÓN
SALINA CON ELECTRÓLISIS
POR OXIDACIÓN
