19

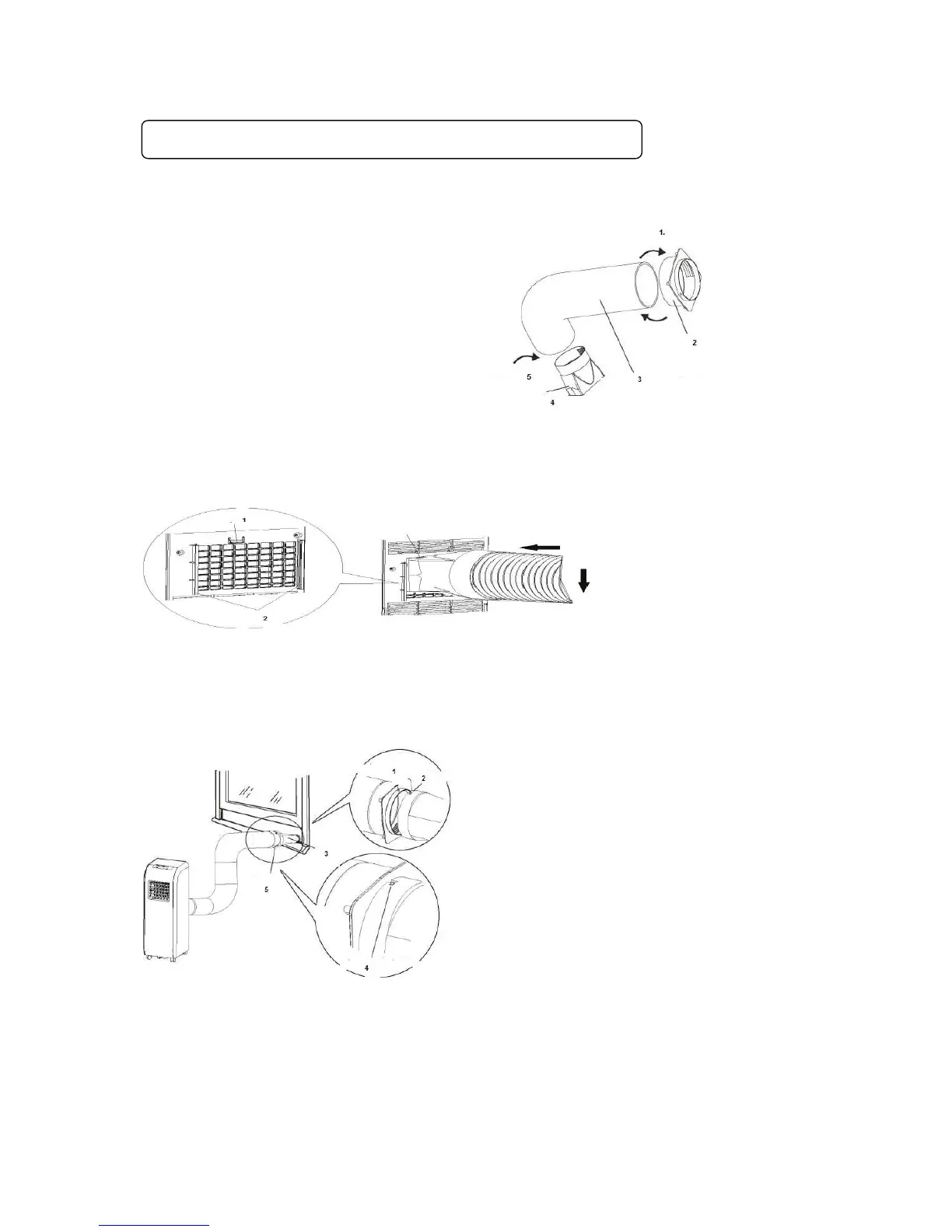

Installazione e smontaggio del tubo di scarico di aria calda
1. Ruotare i Giunzioni A e B in senso orario nelle due estremità del tubo di scarico di
aria calda.
1.senso orario 2. Giunzione B
3. tubo 4. Giunzione A 5. Senso
orario
2. Inserire la giunzione A del
tubo di scarico di aria calda
(il lato che scrive"TOP" è verso
l'alto) nella scanalatura finché
non ci sia un suono.
l lato con "TOP" è verso l'alto
1 Chiusura 2. Scanalatura
3. Fare avvicinare la Giunzione B del tubo nell’ apertura del Giunzione C; ruotare
leggermente per fare che i due Giunzioni si colleghino saldamente.
1 Polo di localizzazione 2 Apertura 3. Giunzione C .4 Collegamento saldo. 5.
Giunzione B.
