Σελίδα 9
18 205/8 > 235/9.3
24 205/8 > 235/9.3
30 205/8 > 235/9.3
30-48 245/9.6 > 275/10.8
48-60 287/11.3 > 317/12.5
>2.5m / 8.2’
88cm / 34.5”
ΠΡΟΣΟΧΗ
Οδηγίες εγκατάστασης εσωτερικής μονάδας
ΜΗΝ εγκαθιστάτε τη μονάδα στις θέσεις που
αναφέρονται παρακάτω
X Περιοχές όπου πραγματοποιείται εξόρυξη
πετρελαίου ή φυσικού αερίου
X Παράκτιες περιοχές με υψηλή
περιεκτικότητα αλατιού στην ατμόσφαιρα
X Θέσεις όπου ο αέρας περιέχει καυστικά
αέρια όπως π.χ. κοντά σε ιαματικές πηγές
X Περιοχές όπου εμφανίζονται διακυμάνσεις
του ρεύματος, όπως εργοστάσια
X Κλειστοί χώροι όπως ερμάρια
X Κουζίνες όπου χρησιμοποιείται φυσικό
αέριο
X Περιοχές όπου υπάρχουν
ισχυράηλεκτρομαγνητικά κύματα
X Περιοχές όπου φυλάσσονται εύφλεκτα
υλικά ή αέριο
X Δωμάτια με υψηλή υγρασία π.χ. μπάνιο ή
πλυσταριό
ΣΗΜΕΙΩΣΗ: Η εγκατάσταση του πάνελ πρέπει
να γίνεται μετά τις συνδέσεις
σωλήνων και την καλωδίωση.
Βήμα 1: Επιλέξτε τη θέση εγκατάστασης
Η εσωτερική μονάδα θα πρέπει να εγκατασταθεί
σε θέση που να καλύπτει τις παρακάτω
προϋποθέσεις:
✓Η μονάδα είναι τουλάχιστον 1m (39”) από το
πλησιέστερο τοίχωμα.
✓Υπάρχει αρκετός χώρος για εγκατάσταση και
συντήρηση.
✓Υπάρχει αρκετός χώρος για τη σύνδεση των
σωληνώσεων και του αγωγού αποχέτευσης.
✓Η οροφή είναι οριζόντια και η δομή της μπορεί
να δέχεται το βάρος της εσωτερικής μονάδας.
✓Η εισαγωγή και η εξαγωγή του αέρα δεν
εμποδίζονται.
✓ Η ροή αέρα μπορεί να διοχετευθεί σε ολόκληρο
το δωμάτιο.
✓Δεν υπάρχει απευθείας ακτινοβολία από
θερμαντικά σώματα.

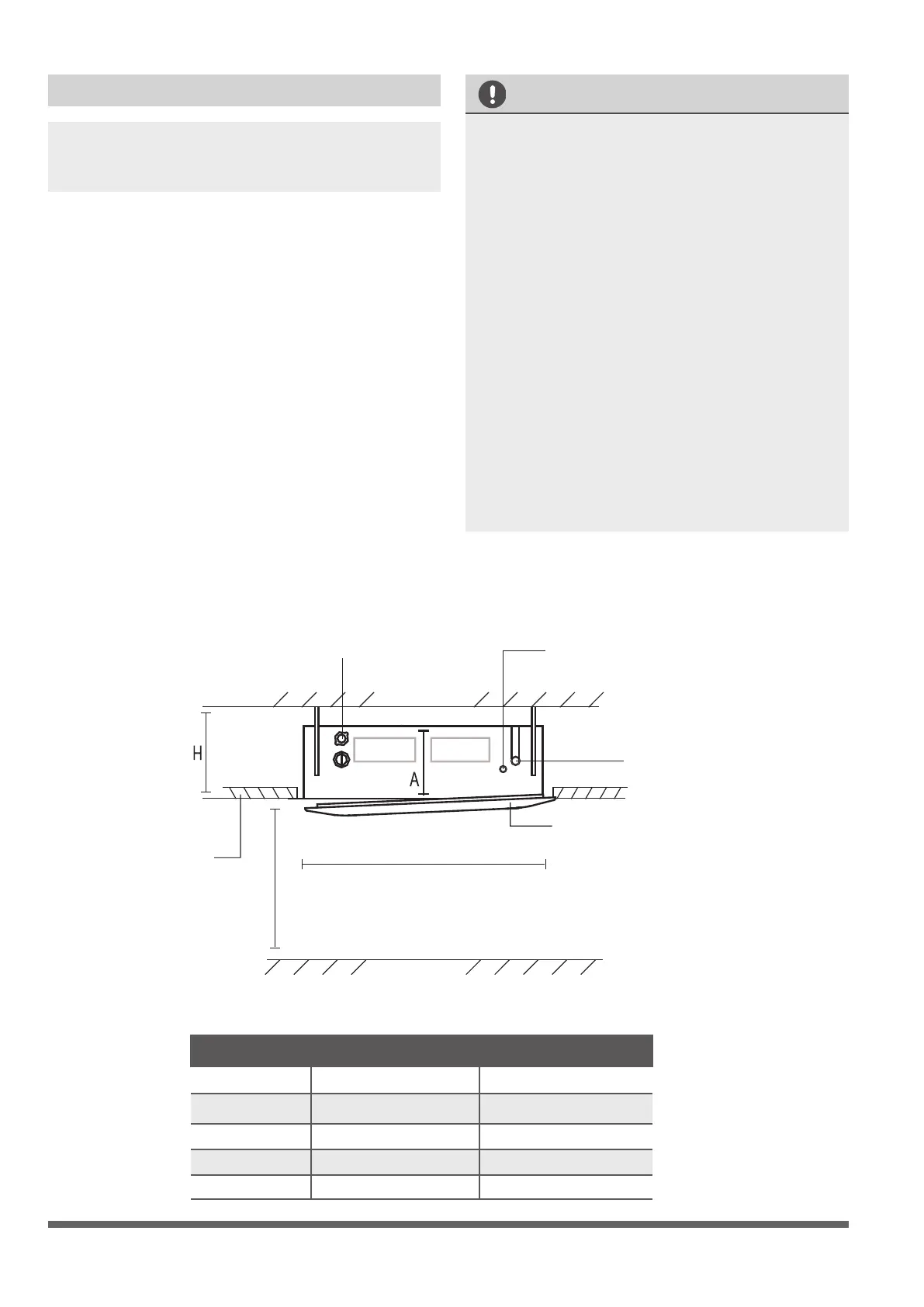

ΣΥΝΙΣΤΩΜΕΝΕΣ ΑΠΟΣΤΑΣΕΙΣ ΜΕΤΑΞΥ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΚΑΙ ΤΗΣ ΟΡΟΦΗΣ
Η απόσταση μεταξύ της τοποθετημένης εσωτερικής μονάδας και της ψευδοροφής θα πρέπει να
καλύπτει τις παρακάτω προδιαγραφές: (Βλέπε Εικ. 4.2
)
Πίνακας 4.1: Απόσταση από την οροφή σε σχέση με το ύψος της εσωτερικής μονάδας
Σημείο σύνδεσης σωλήνα αποχέτευσης
Οροφή
Έδαφος
ΜΟΝΤΕΛΟ
Μήκος A (mm/inch) Μήκος Η (mm/inch)
Μάσκα
(οπή στην οροφή)
Σημείο σύνδεσης σωλήνα
ψυκτικού (πλευρά υγρού)
Σημείο σύνδεσης σωλήνα
ψυκτικού (πλευρά αερίου)
Πάνελ οροφής
Eικ. 4.2
