Σελίδα 10
>1m / 39”
>1m / 39”
>1m / 39”
>1m / 39”
18-48K
78cm / 30”
84cm / 33”
95cm / 37.4”
68cm / 26”
84cm / 33”
95cm / 37.4”
60K
84cm / 33”
90cm / 35.4”
102cm / 40.2”
84cm / 33”
90cm / 35.4”
102cm / 40.2”
ΠΡΟΣΟΧΗ
Ο κορμός της μονάδας θα πρέπει να είναι
απόλυτα ευθυγραμμισμένος με την οπή.
Βεβαιωθείτε ότι η μονάδα και η οπή είναι ίδιου
μεγέθους, πριν συνεχίσετε.
2. Ανοίξτε 4 οπές σε βάθος 5 cm (2”) στις θέσεις των γάντζων
οροφής, στην εσωτερική επιφάνεια της οροφής. Κρατήστε
το δράπανο σε γωνία 90° ως προς την οροφή.
3. Εισάγετε με ένα σφυρί τους γάντζους στις έτοιμες
οπές. Σφίξτε τον κοχλία με τις παρεχόμενες ροδέλες και
παξιμάδια.
4. Εγκαταστήστε τους τέσσερις κοχλίες ανάρτησης (Βλ. Εικ.
4.4).

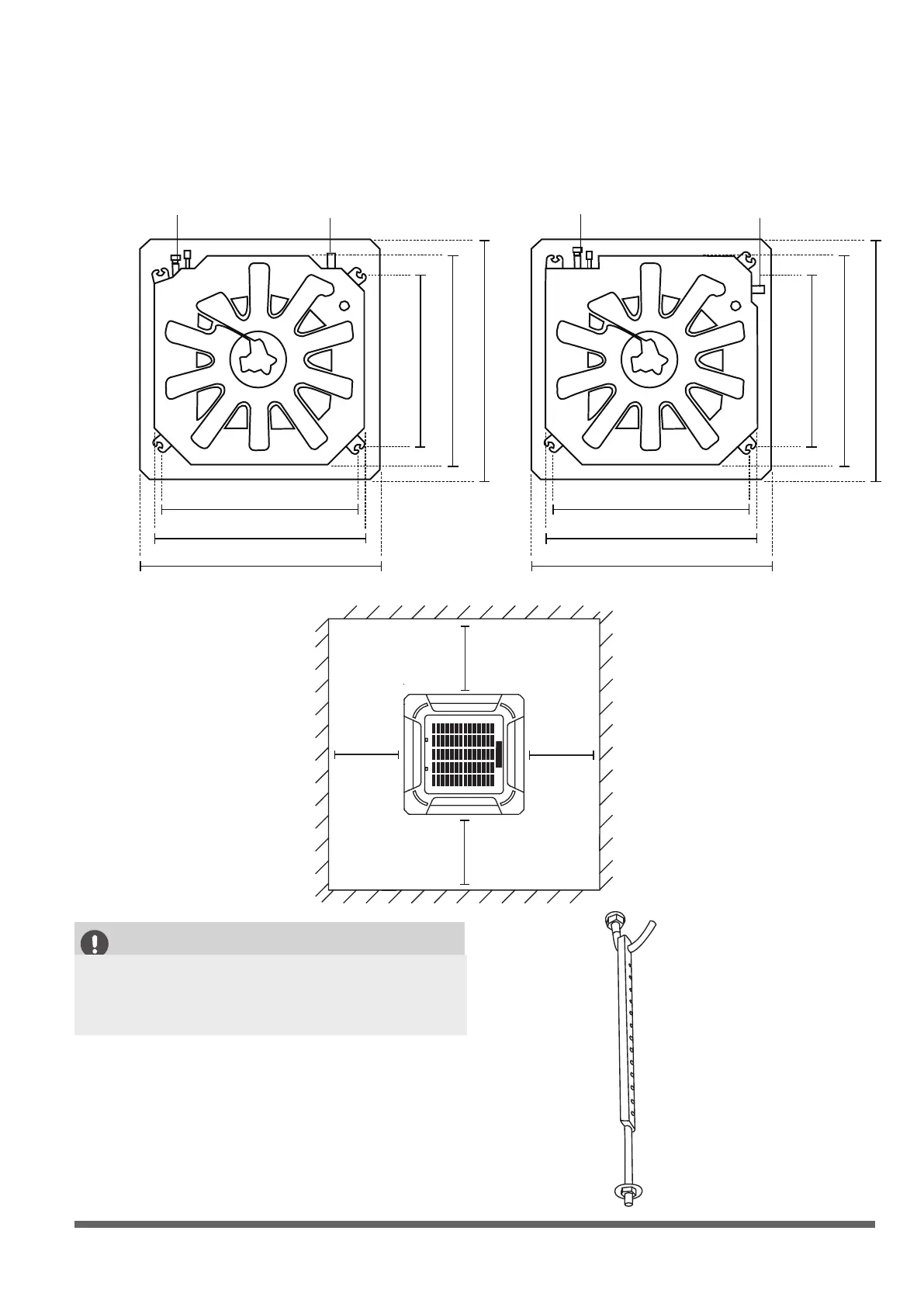

Βήμα 2: Ανάρτηση εσωτερικής μονάδας
1. Χρησιμοποιήστε το αφρώδες υλικό στεγανοποίησης για να κόψετε μια τετράγωνη οπή στην οροφή,
αφήνοντας τουλάχιστον 1m (39”) από κάθε πλευρά. Το μέγεθος της κομμένης οπής θα πρέπει να είναι
4cm(1,6”) μεγαλύτερο από το μέγεθος του κορμού (Βλ. εικ. 4.3). Μαρκάρετε τις περιοχές όπου θα
ανοιχτούν οι οπές αγκίστρωσης οροφής.
Πλευρά σωλήνωσης
ψυκτικού
Πλευρά σωλήνα
αποστράγγισης
βίδα ανάρτησης βίδα ανάρτησης
βίδα ανάρτησης
βίδα ανάρτησης
κορμός
κορμός
Άνοιγμα οροφής
Άνοιγμα οροφής
κορμός κορμός
Άνοιγμα οροφής Άνοιγμα οροφής
μέγεθος οπής στην οροφή μέγεθος οπής στην οροφή
Eικ. 4.3
Eικ. 4.4
10 - 18mm (0.4-0.7”)
M6 x 12
