Σελίδα 11
>1m / 39”
>1m / 39”
>1m / 39”
>1m / 39”
18-48K
78cm / 30”
84cm / 33”
95cm / 37.4”
68cm / 26”
84cm / 33”
95cm / 37.4”
60K
84cm / 33”
90cm / 35.4”
102cm / 40.2”
84cm / 33”
90cm / 35.4”
102cm / 40.2”
10 - 18mm (0.4-0.7”)
M6 x 12
ΠΡΟΣΟΧΗ
Βεβαιωθείτε ότι η μονάδα είναι απολύτως
οριζόντια. Η εσφαλμένη εγκατάσταση μπορεί να
προκαλέσει επιστροφή του σωλήνα αποχέτευσης
στη μονάδα ή διαρροή νερού.
Τοίχος
Στάθμη νερού
Γυψοσανίδα
οροφής
Κοχλίες M6 x 12
Υπόδειγμα
εγκατάστασης
Κύριος κορμός
Κυρίως κορμός
ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η εσωτερική μονάδα
είναι οριζόντια. Η μονάδα είναι εφοδιασμένη
με ενσωματωμένη αντλία συμπυκνωμάτων και
διακόπτη φλοτέρ . Εάν η μονάδα κλείνει ανάποδα
από την κατεύθυνση ροής των συμπυκνωμάτων
(η πλευρά του σωλήνα αποχέτευσης βρίσκεται
ψηλότερα), ο διακόπτης φλοτέρ μπορεί να
δυσλειτουργεί και να προκαλέσει διαρροή νερού.
ΣΗΜΕΙΩΣΗ: Το κάτω μέρος της μονάδας θα
πρέπει να είναι 10 - 18mm (0,4-0,7”) ψηλότερα
από το πάνελ της ψευδοροφής. Γενικά, το L
(εμφανίζεται στην Εικ. 4.6) θα πρέπει να είναι
το μισό του μήκους του κοχλία ανάρτησης ή
αρκετά μακρύ ώστε να μην πέσουν τα παξιμάδια.

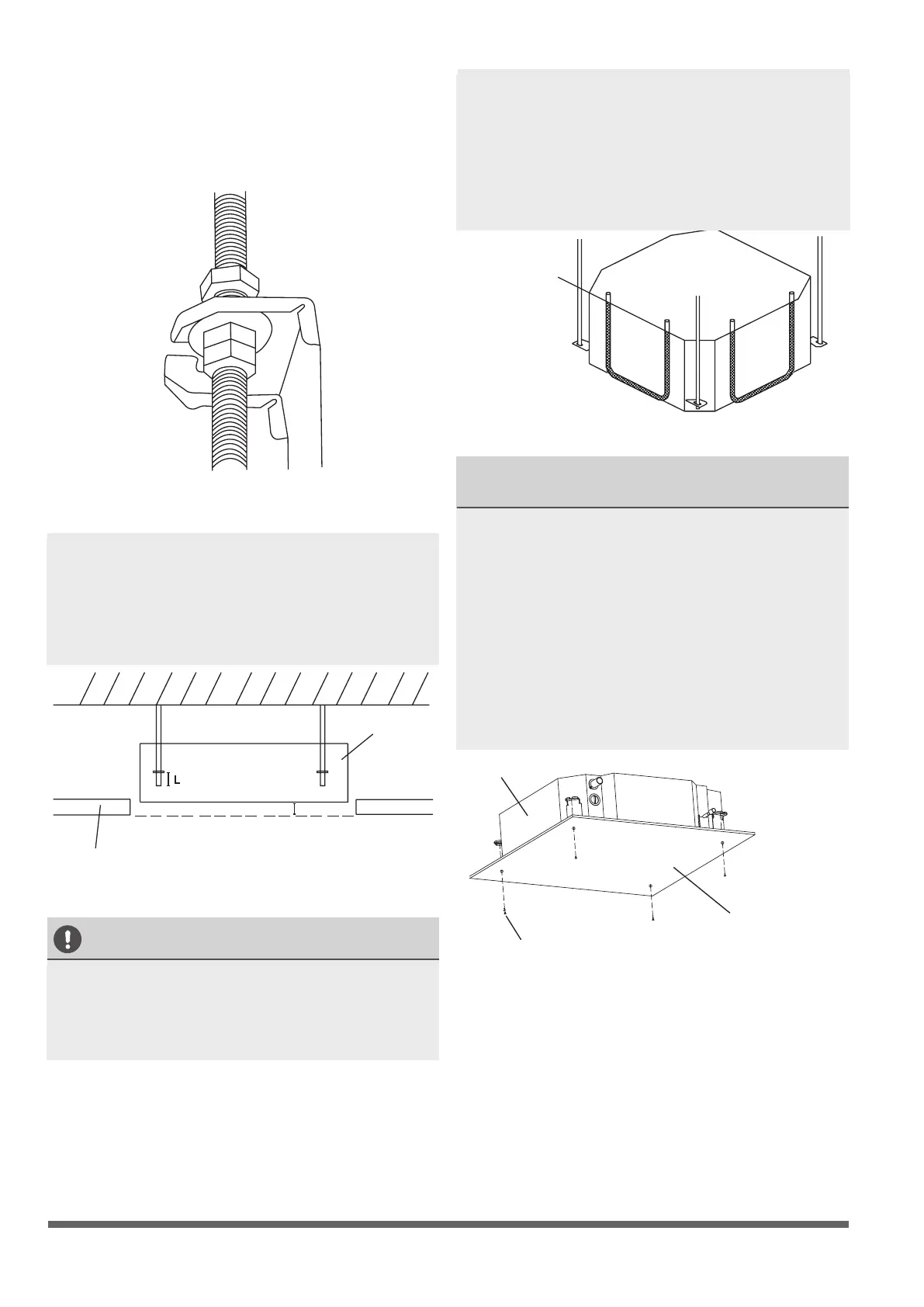

5. Μοντάρετε την εσωτερική μονάδα. Για την
ανύψωση και στερέωσή της θα χρειαστείτε
δύο άτομα. Εισάγετε τους κοχλίες ανάρτησης
στις οπές ανάρτησης της μονάδας. Δέστε τους
με τις παρεχόμενες ροδέλες και παξιμάδια.
(Βλέπε Εικ. 4.5).
Eικ. 4.7
Eικ. 4.6
Eικ. 4.8
ΣΗΜΕΙΩΣΗ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ
ΣΕ ΝΕΑ ΚΑΤΟΙΚΙΑ
Κατά την εγκατάσταση της μονάδας σε νέα
κατοικία, οι γάντζοι οροφής μπορούν να
ενσωματωθούν εκ των προτέρων. Φροντίστε οι
γάντζοι να μη λασκάρουν λόγω συρρίκνωσης
του σκυροδέματος. Μετά την εγκατάσταση της
εσωτερικής μονάδας, στερεώστε το αφρώδες
υλικό στεγανοποίησης σχήματος εγκατάστασης
στη μονάδα με κοχλίες (M6X12) για να
προσδιοριστεί εκ των προτέρων η διάσταση
και η θέση του ανοίγματος στην οροφή.
Ακολουθήστε τις παραπάνω οδηγίες για το
υπόλοιπο της εγκατάστασης.
Eικ. 4.5
