Thermopompes Jandy
®
Pro de la série JE | Manuel d’installation et mode d’emploi
3.5"
8"
B
A
C
F
E
D

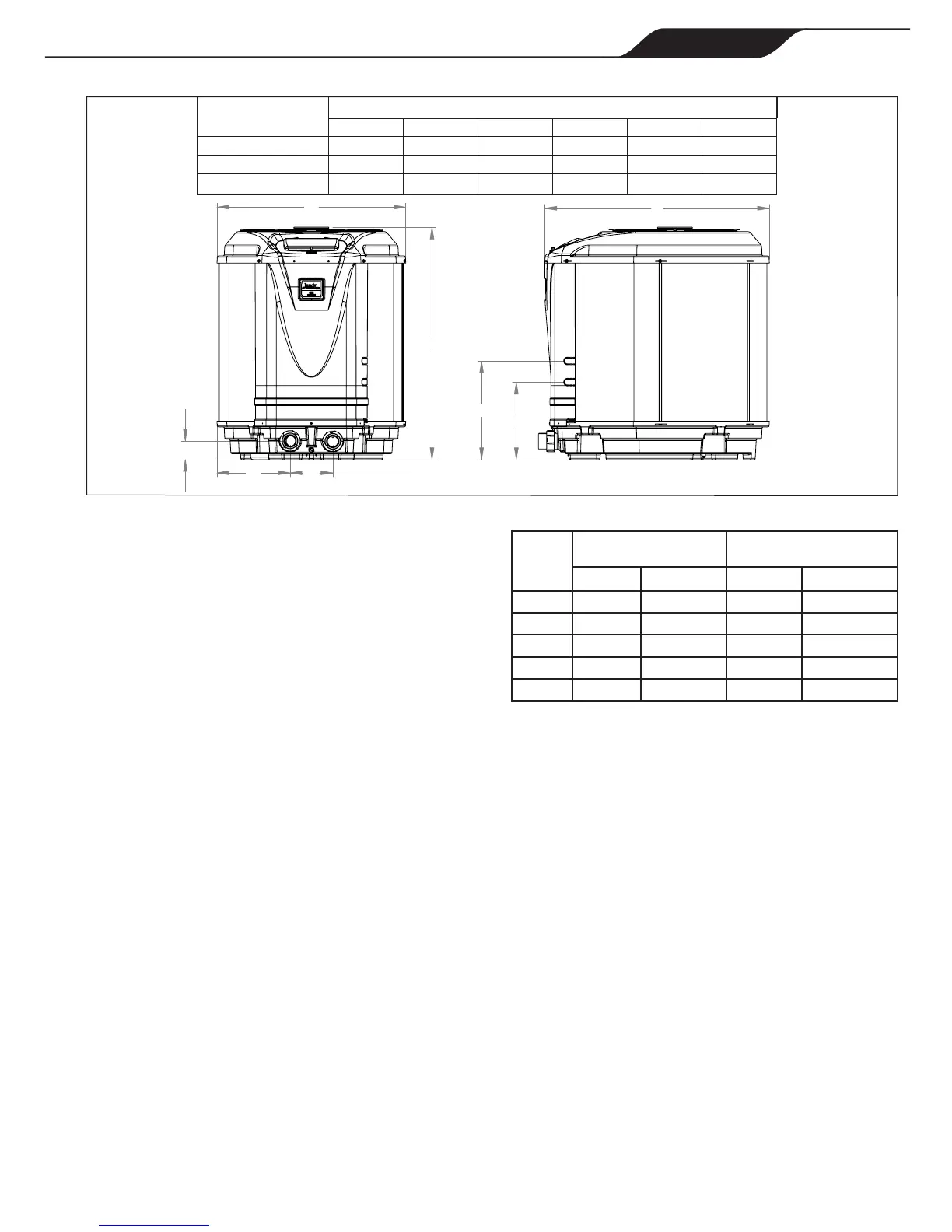

TAILLE DU MODÈLE DIMENSIONS
A B C D E F
JE1500T
838 mm (33 po) 864 mm (34 po) 318 mm (12,5 po) 229 mm (9 po) 178 mm (7 po) 991 mm (39 po)
JE2000/2500T
914 mm (36 po) 1016mm (40 po) 351 mm (13,8 po) 483 mm (19 po) 381 mm (15 po) 1092 mm (43 po)
JE3000T
914 mm (36 po) 1118 mm (44 po) 351 mm (13,8 po) 483 mm (19 po) 381 mm (15 po) 1092 mm (43 po)
Vérier que le massif est incliné de pas plus
que 6,4 mm par chaque 30 cm (¼ pouce par
pied) vers l’extrémité avant du compresseur de
la thermopompe. Incliner la dalle de l’arrière à
l’avant de 6,4 mm pour chaque 30 cm maximum
et aplanir d’un bord à l’autre.
Vue laté-
rale de la
thermo-
pompe
Dégagements minimum pour
l’utilisation
Dégagements recommandés pour
la facilité d’entretien
Pouces Centimètres Pouces Centimètres
Avant
24 60 36 90
Arrière
12 30 24 60
Gauche
12 30 24 60
Droit
12 30 24 60
Supérieur
60 150 60 150
Les dégagements du tableau 2 représentent des
valeurs testées par le fabricant. Elles sont fournies comme valeurs
minimales. Si des codes locaux ou nationaux énoncent des valeurs
différentes de celles indiquées au Tableau 2, utiliser la valeur la plus
élevée pour assurer un fonctionnement sécuritaire et correct.
