Página 9
ESPAÑOL
Bombas de calor Jandy
®
Pro serie JE | Manual de Instalación y Operación
 


























 Puede ser necesario ajustar el interruptor de presión
de agua si una unidad se instala por debajo del nivel
del agua. Vea la Sección 5.6 para obtener información
acerca de cómo y cuándo ajustar el interruptor de
presión.
 Cada bomba de calor permite un caudal de ujo
máximo de 70 gpm (265 lpm) y requiere un mínimo
de 20 gpm (76 lpm).
 
 








 

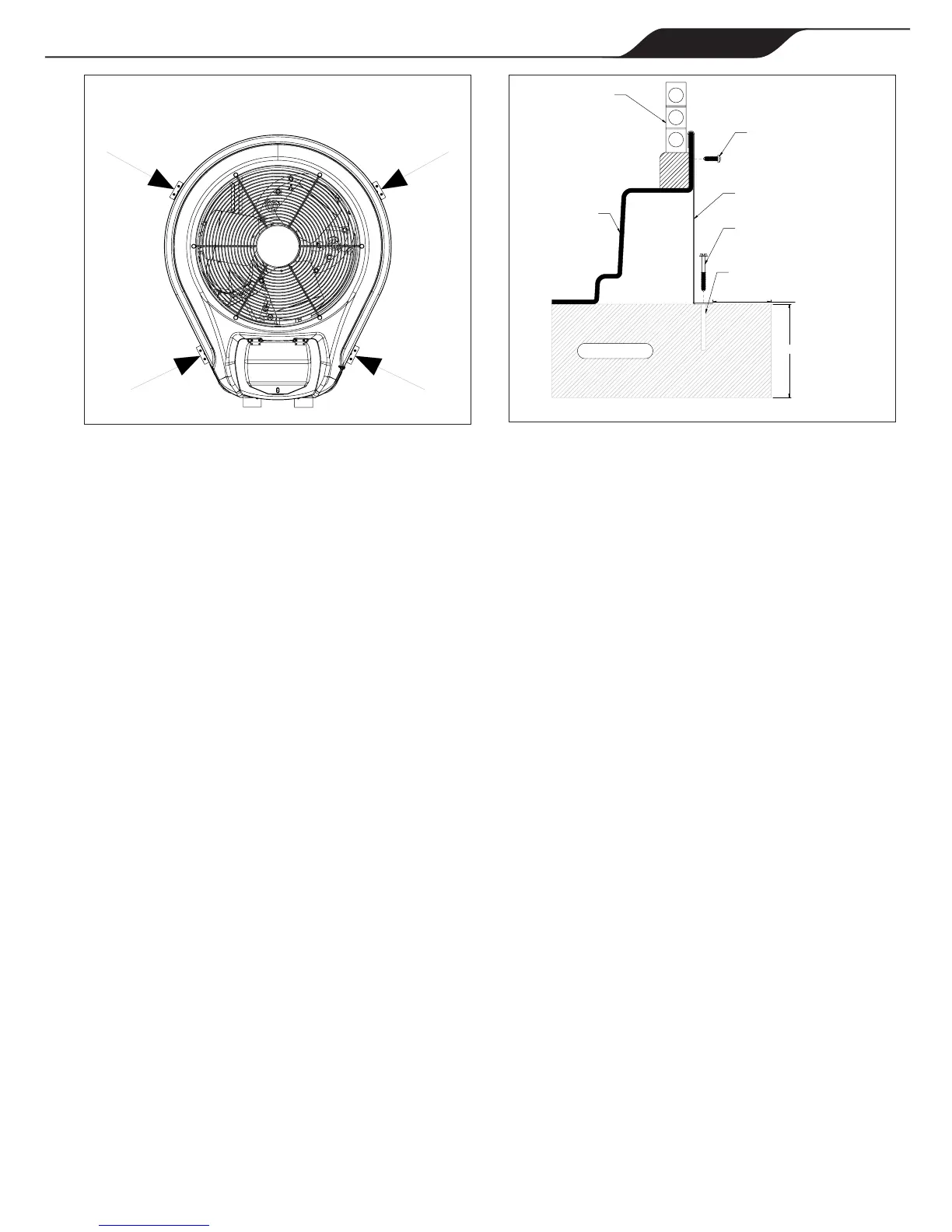

4" MIN.
2 1/2" MIN
BASE DE CONCRETO
PARA EL EQUIPO
TORNILLO DE CONCRETO
GALVANIZADO Y ENCHAPADO
DE 1/4” X 1 3/4”
(PROPORCIONADO POR
EL FABRICANTE)
SOPORTE DE
ANCLAJE DE LA
BOMBA DE CALOR
ORIFICIO PERFORADO DE 3/16”
10 TORNILLOS DE ACERO
INOXIDABLE DE 5/8”
BOBINA DEL
EVAPORADOR
BASE DE PLÁSTICO
PARA LA
BOMBA DE
CALOR
COLOQUE Y ANCLE LOS SOPORTES
A LA BASE DE LA BOMBA DE CALOR
DONDE SE INDIQUE
 
