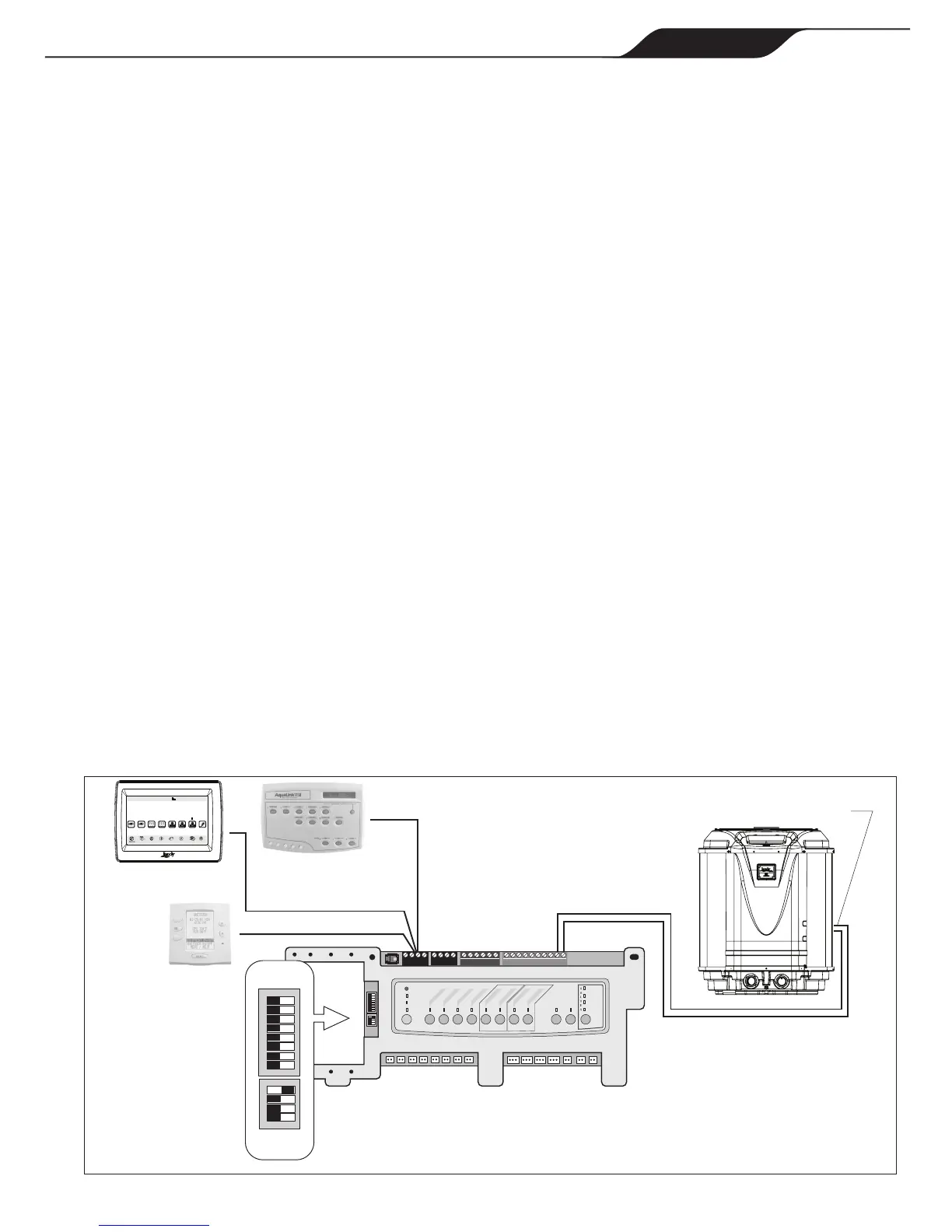

Jandy JE - Figura 12. Aqualink RS a Bomba de Calor JE

Página 17
ESPAÑOL
Bombas de calor Jandy
®
Pro serie JE | Manual de Instalación y Operación
 
Bomba de calor
Verde - Habilitado
Rojo - Encendido
Conexiones de la bomba de calor
Terminal 1 y 2
Conector para cables
de bajo voltaje
Interruptores de inmersión
S1 y S2
S1
S2
RESET
SERVICE
TIME OUT
FILTER PUMP
AUX 1
AUX 2
AUX 3
AUX 4
AUX 5
AUX 6
AUX 7
RS6 & RS8 ONLY
RS8 ONLY
HEATER
SOLAR
POOL MODE
SPA MODE
SPA DRAIN
SPA FILL
AUTO
6 5 4 3 2 1 10 9 8 7 6 5 4 3 2 1 4 3 2 1
4 3 2 1
S1
S2
OFF ON
OFF ON
1 2 3 4 5 6 7 8
1 2 3 4
Thu January, 2009 3:03 PM
AquaLink Touch
Home
Menu OneTouch Help Back Status Photos
Power
FILTER
PUMP
SPA
POOL
HEAT
Pool Temp
86º
Air Temp
78º
SPA
HEAT
AUX1
AUX2
AUX3
Other
Devices
On/Off
Verde - Habilitado
Rojo - Encendido
 





 



 Si necesita instalar más de dos cables por terminal,
ordene un Kit Multiplex de PCB de Zodiac
®
, el
cual incluye el Tablero Multiplex (pieza de Zodiac
N.° 6584). Nunca ponga más de dos (2) cables en
cada clavija de la barra terminal.
 
































 En caso de que se conecten más de dos (2)
componentes al conector rojo de 4 clavijas del centro
de potencia RS, se requiere un Multiplex de PCB.

 
 


 




 




 


 


