Thermopompes Jandy
®
Pro de la série JE | Manuel d’installation et mode d’emploi
 
CONDENSATEUR DU COMPRESSEUR
CONDENSATEUR DU VENTILATEUR
TRANSFORMATEUR
24 VCA
INTERFACE
ÉLECTRIQUE
W
BK
COMMUTATEUR
DE PRESSION D’EAU
CONTACTEUR
RELAIS DE
VENTILATEUR
BK
R
BL
R
BK
BL
BK
BK
BR
W
BL
Y
Y
BL
W
BR
BK
R
R
L1 L2
Y
Y
Y
Y
BK
W
R
R
BR BR/W
BK
W
W
W
W
W
R
R
GR
GR
R
ROBINET INVERSEUR
(OPTIONNEL)
BL
CONDENSATEUR DE DÉMARRAGE À FROID (OPTIONNEL)
BK
BK BK
BK
INSTALLÉ EN USINE 208/230 VCA INSTALLÉ SUR PLACE 208/230 VCA
CÂBLAGE D’ALIMENTATION D’USINE 24 VCA
D’USINE 24 VCA OPTIONNEL D’USINE 208/230 VCA OPTIONNEL
SÉRIE JE
230 VCA
MONOPHASÉ
60 Hz

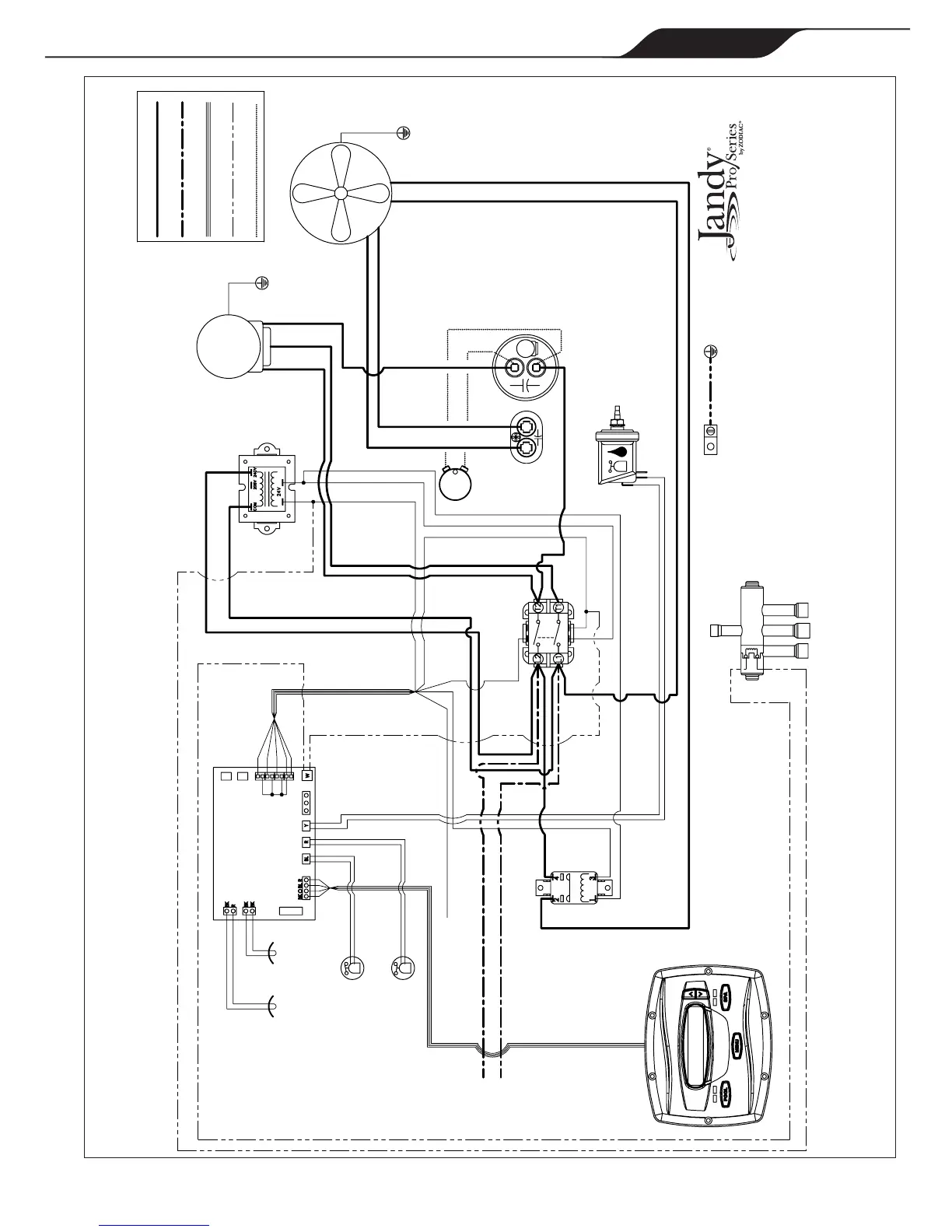

SCHÉMA DE CÂBLAGE
JE 3000TR ET JE3000TR3 SEULEMENT
MOTEUR DU VENTILATEUR
COMPRESSEUR
TEMPÉRATURE
D’EAU
CAPTEUR DE
TEMPÉRATURE
DE DÉGIVRAGE
PRESSOSTAT HAUTE PRESSION POUR FRIGORIGÈNE PRESSOSTAT FAIBLE PRESSION POUR FRIGORIGÈNE
TERRE
