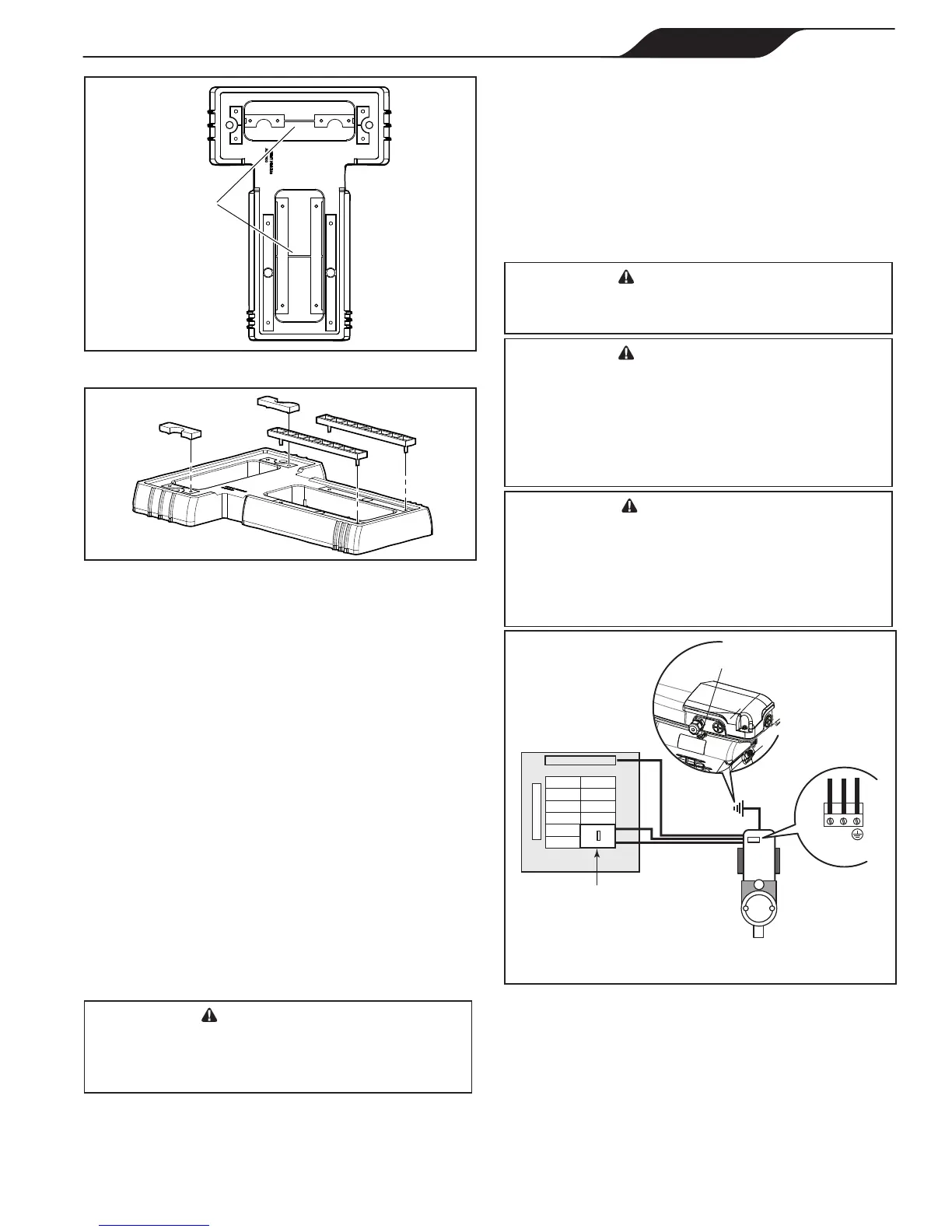

Page 33
FRANÇAIS
Pompe à vitesse variable de la série VS FloProTM de Jandy® Pro | Manuel de fonctionnement et d’installation
, le moteur de la pompe doit être relié à toutes les pièces
métalliques de la structure de la piscine, du spa ou du
bain tourbillon et à tous les composantes et équipements
électriques associés au circuit de circulation d’eau de la
piscine ou du spa.
2. La métallisation doit être effectuée à l’aide d’un
conducteur en cuivre massif de calibre 8 AWG ou plus
élevé. Au Canada, un l de calibre 6 AWG ou plus doit
être utilisé. Métalliser le moteur à l’aide de la cosse de
mise à la masse externe prévue sur l’armature du moteur
(Voir la Figure 3).
AVERTISSEMENT
Débrancher toujours la source d’alimentation avant de
travailler sur un moteur ou sur sa charge branchée.
AVERTISSEMENT
S'assurer que le commutateur de commande, l'horodateur
ou le système de contrôle est installé dans un endroit
accessible, de manière à ce que dans le cas d'une panne
d'équipement ou de raccord de plomberie desserré, le
matériel puisse être désactivé. Cet endroit ne doit pas être
dans la même zone que la pompe de piscine, le filtre et
autre équipement.
MISE EN GARDE
Cette pompe doit être connectée en permanence à un
circuit électrique dédié. Aucun autre équipement, lumière,
appareil ou prise de courant ne peut être connecté au
circuit de la pompe à l'exception des dispositifs qui peuvent
devoir fonctionner en même temps que la pompe tel qu'un
chlorateur ou un appareil de chauffage.
Mise à la terre
Neutre
Panneau de disjoncteur
Disjoncteur de
fuite à la terre
Pompe à vitesse
variable (230 VCA)
L1
L2
Bloc de jonction
Cosse de raccordement
Figure 6. Raccordement du moteur
Câblage électrique
1. Le moteur de la pompe doit être mis à la terre de manière
sécurisée et adéquate en utilisant le tournevis vert fourni.
Mettre à la terre avant d’essayer de connecter à une
source d’alimentation électrique. Ne pas mettre à la terre
à un tuyau d’alimentation en gaz.
2. La dimension du câble doit être appropriée an de
réduire la chute de tension pendant le démarrage et le
X
X
Couper les
entretoises
aux endroits
marqués de X.
Figure 4. Découper les entretoises de la base
Figure 5. Emboîter les entretoises en place
3.2 Installation électrique
Véricationsdelatension
La tension appropriée, tel qu’il est spécié sur la plaque
signalétique de la pompe, est nécessaire pour une bonne
performance et une longue durée de vie du moteur. Une tension
inappropriée diminuera le rendement de la pompe et pourrait
causer une surchauffe, réduire la durée de vie du moteur et
entraîner une augmentation de la facture d’électricité.
Il est de la responsabilité de l'installateur de fournir la tension
fonctionnelle de la pompe gurant sur la plaque d’identication
en s’assurant que les bonnes dimensions de circuit et de câble
soient utilisées pour cet usage spécique.
Le Code national de l'électricité (NEC
®
, NFPA-70) exige que
tous les circuits de la pompe d'une piscine soient protégés par
un disjoncteur de fuite à la terre (DFT). Par conséquent, il
est également de la responsabilité de l'installateur électrique
de s'assurer que le circuit de la pompe soit conforme aux
présentes exigences et à toute autre exigence applicable
du Code national de l'électricité (NEC) et à tout autre code
d'installation applicable.
MISE EN GARDE
L’omission de fournir la tension (à 10 % près) figurant
sur la plaque d’identification au cours du fonctionnement
causera la surchauffe du moteur et annulera la garantie.
Métallisation et mise à la masse
1. En plus d’une mise à la masse appropriée, tel qu’il est
décrit à la Section Câblage électrique , et en conformité
avec les exigences du Code national de l'électricité (NEC
) ou au Canada, du Code canadien de l'électricité (CCE)
