3.4 Fonctionnement de la charge
auxiliaire (pour la pompe VS-FHP2.0)
La pompe VS-FHP2.0 avec barre de raccordement offre
à l’utilisateur l’accès au contact de relais de la charge
auxiliaire. Cette terminaison sèche et généralement ouverte
est activée dans certaines conditions de fonctionnement et
est principalement destinée à être utilisée pour commander
des appareils externes qui exigent un débit d’eau dans le
système avant de pouvoir fonctionner correctement, comme
un chauffe-eau, une pompe d’appoint, un chlorateur à base de
sel, etc.
Voir les gures 6, 7 et 8 pour connaître l’emplacement du
compartiment. Un couvercle d’accès retenu par une vis
cruciforme doit d’abord être retiré.
Exigences en matière de raccordement de la charge
auxiliaire
AVERTISSEMENT
DANGER DE CHOC ÉLECTRIQUE
En raison du risque potentiel d'incendie, de choc
électrique ou de blessures, les pompes Zodiac
®
doivent
être installées en conformité avec le Code national de
l'électricité (NEC
®
), tous les codes locaux d'électricité et
de sécurité et la Loi sur la santé et la sécurité au travail
(OSHA). Des copies de la NEC peuvent être commandées
auprès de l'Association nationale de protection, 470
Atlantic Ave., Boston, MA 02210, ou auprès de votre
organisme local d'inspection gouvernemental.
Au Canada, les pompes Zodiac doivent être installées en
conformité avec le Code canadien de l'électricité (CEC).
Remarque: Les ches du circuit auxiliaire ont un
courant nominal de 230 V/11 A (moy. quadratique).
S’assurer que les exigences de l’appareil relié au circuit
auxiliaire ne dépassent pas ces valeurs.
F1015 F1014
TP133
TP130
TP127
/100
Pour le
régulateur
1 2
Circuit auxiliaire
230 V
Source
d’alimentation
230 V
L2 L1
L1
(noir)
L2
(rouge
ou noir)
Terre
L2
(rouge ou noir)
Earth
Remarque: Dans cette conguration, il est important de s’assurer
que la source d’alimentation partagée est susante pour
alimenter la pompe et le matériel auxiliaire.

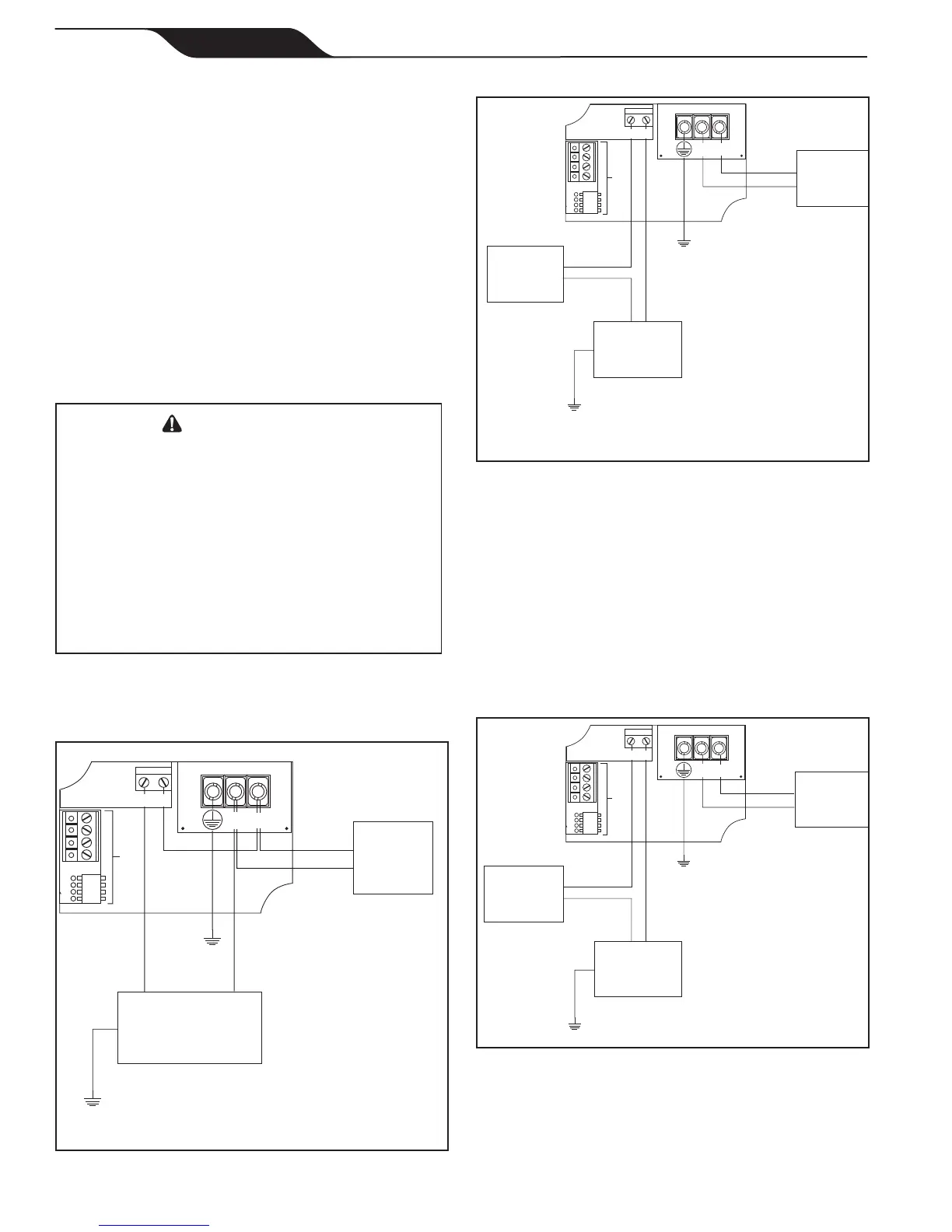

Figure 12. Schéma de câblage des sources
d’alimentation partagées de 230 V, de la
charge auxiliaire
F1015 F1014
TP133
TP130
TP127
/100
Pour le
régulateur
1 2
Circuit
auxiliaire
115 V
Source
230 V
L2 L1
L1
(noir)
L2
(rouge
ou noir)
Terre
Terre
Source
d’alimentation
115 V
Ligne
(noir)
Ligne
(noir)
Neutre
(blanc)
Figure 13. Schéma de câblage des sources
d’alimentation partagées de 115 V, de la
charge auxiliaire
Caractéristiques de fonctionnement de la charge
auxiliaire
L’activation du contact de relais de la charge auxiliaire est en
fonction de la vitesse et fonctionne ainsi :
Fermeture du circuit
Depuis un régime arrêté, il existe un délai de trois minutes
avant que le contact de la charge auxiliaire soit fermé lorsque
la vitesse du moteur atteint et maintient une vitesse d’au moins
1 725 tr/min.
F1015 F1014
TP133
TP130
TP127
/100
Pour le
régulateur
1 2
Circuit
auxiliaire
230 V
Source
230 V
L2 L1
L1
(noir)
L2
(rouge
ou noir)
Terre
Terre
Source
d’alimentation
230 V
Ligne
(noir)
L1
(noir)
L2
(rouge ou noir)
Figure 14. Schéma de câblage des sources
d’alimentation partagées de 230 V, de la
charge auxiliaire
Depuis le régime de moins de 1 725 tr/min, un délai de
5 secondes doit s’écouler avant que le circuit auxiliaire soit
fermé une fois que le moteur aura atteint et maintient une
vitesse d’au moins 1 725 tr/min.
