Página 61
ESPAÑOL
Bombas de velocidad variable Serie Pro VS FloPro de Jandy | Manual de instalación y operación
ADVERTENCIA
RIESGO DE CHOQUE ELÉCTRICO
Apague todos los interruptores y el interruptor principal
en el circuito eléctrico de la bomba de velocidad variable
antes de iniciar el procedimiento. El incumplimiento
de esta recomendación puede causar un riesgo de
electrocución, que puede dar como resultado lesiones
personales severas e incluso la muerte.
2. Para la VS-FHP2.0, deslice los interruptores DIP
1 y 2 hacia abajo para que queden en la posición
“OFF” (apagado). Véase la Figura 10.
3. Seleccione las direcciones deseadas para la
bomba VS-FHP2.0 congurando los interruptores
DIP 3 y/o 4, como se muestra en la Sección 3.3,
Conguración de los interruptores DIP de la bomba
VS FloPro.
4. Conecte el otro extremo del cable al conector
RS-485 en el AquaLink
®
RS (o tarjeta de interfaz
multiplexora), haciendo coincidir los colores de
los cables con las posiciones del conector de la
siguiente manera: 1-rojo, 2-negro, 3-amarillo y
4-verde. Véase la Figura 10 y léase la Sección 3.3.
5. Restablezca el suministro de energía a la bomba
VS-FHP2.0 y verique el funcionamiento del
controlador.
6. Consulte el manual correspondiente para congurar
y operar las bombas: Manual del propietario de
AquaLink RS, 6593, el Manual del propietario
de AquaLink PDA, H0572300, o el Manual del
propietario de AquaLink Z4, H0386600.
Bomba de
velocidad
variable
4321
RED BLACK YELLOW GREEN
Cable
RS485
NEGRO AMARILLO ROJO VERDE
Conecte a
AquaLink RS
Conector RS-485
(o tarjeta de interfaz
multiplexora)
S1
S2
RESET
SERVICE
TIME OUT
FILTER PUMP
AUX 1
AUX 2
AUX 3
AUX 4
AUX 5
AUX 6
AUX 7
RS6 & RS8 ONLY
RS8 ONLY
HEATER
SOLAR
POOL MODE
SPA MODE
SPA DRAIN
SPA FILL
AUTO
654321 10 9876 54321 4321
4321
Conectores AquaLink
®
RS RS-485
Interruptor DIP
de 4 posiciones

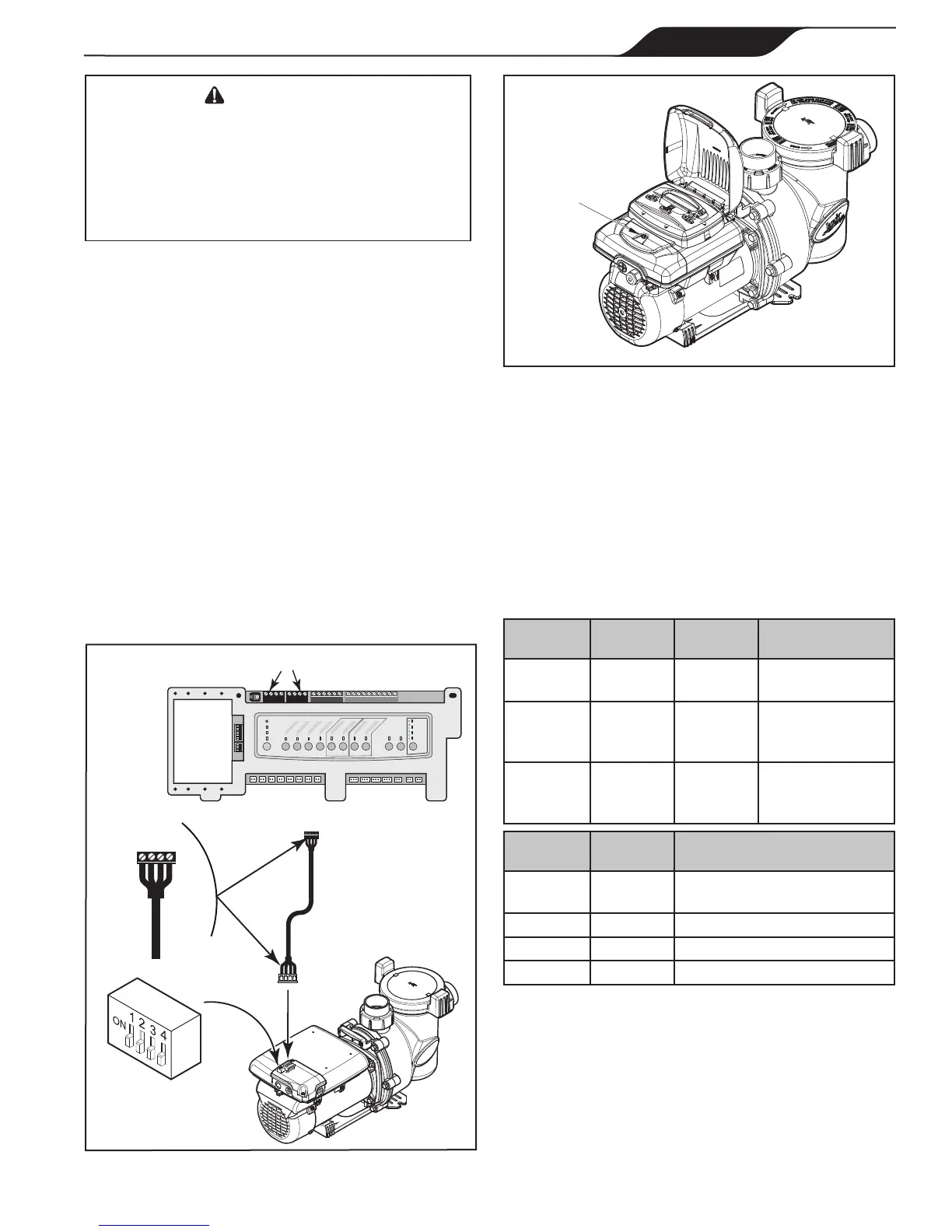

Figura 10. Cableado del controlador AquaLink RS o
AquaLink PDA a la bomba VS-FHP2.0
Retirar para
acceder al
interruptor DIP
Figura 11. Cubierta de acceso del interruptor DIP en
el motor de la VS-FHP1.0
3.3 Conguración del interruptor DIP de
la bomba VS FloPro
Como se ve en las Figuras 7, 9, 10 y 11, el interruptor
DIP de 4 o 5 posiciones está en la parte posterior de
la bomba VS FloPro. Este interruptor DIP tiene dos
(2) funciones: selecciona la dirección de la bomba y
determina qué tipo de controlador se puede utilizar con
la bomba.
Tabla 4. Conguración del interruptor DIP de la
VS-FHP1.0
Interruptor
1
Interruptor
2
Interruptor
5
Controlador
ON ON ON Predeterminado
defábrica
OFF OFF ON AquaLink RS,
AquaLink PDA o
AquaLink Z4
ON ON ON Controlador
de velocidad
variable
Interruptor
3
Interruptor
4
Dirección de la bomba
OFF OFF BOMBA 1 (Predeterminado
defábrica)
ON OFF BOMBA 2
OFF ON BOMBA 3
ON ON BOMBA 4

Jandy VS FloPro Series Specifications

General

Motor Type	Variable Speed
Voltage	115/230V
Control Interface	Digital
Motor Frame	56J
Plumbing Size	2 inches
