Página 62
ESPAÑOL
Bombas de velocidad variable Serie Pro VS FloPro de Jandy | Manual de instalación y operación

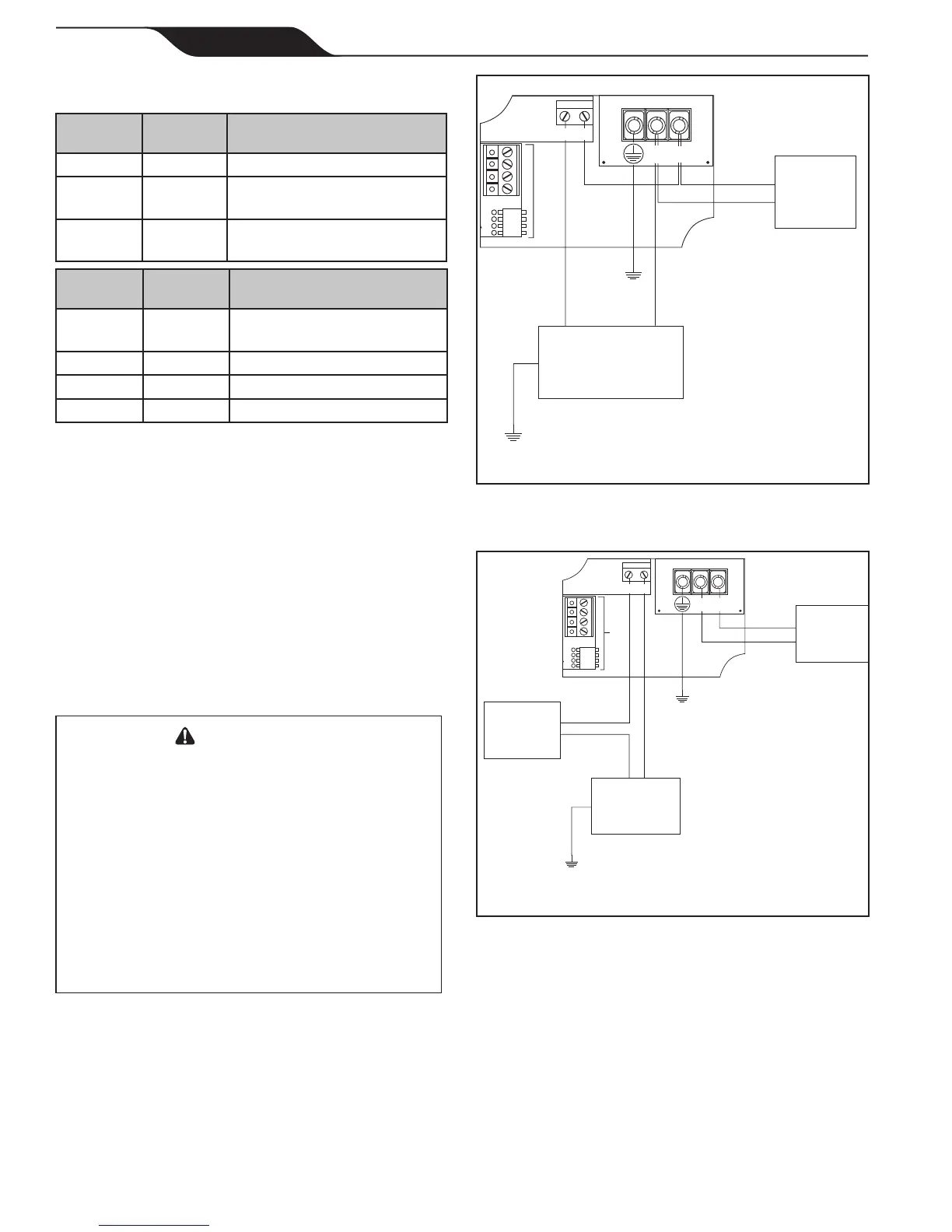

Tabla 5. Conguración del interruptor DIP de la
VS-FHP2.0
Interruptor
1
Interruptor
2
Controlador
OFF OFF Predeterminadodefábrica
OFF OFF AquaLink RS, AquaLink PDA
o AquaLink Z4
ON ON Controlador de velocidad
variable
Interruptor
3
Interruptor
4
Dirección de la bomba
OFF OFF BOMBA 1 (Predeterminado
defábrica)
ON OFF BOMBA 2
OFF ON BOMBA 3
ON ON BOMBA 4
3.4 Operación de carga auxiliar (para VS-
FHP2.0)
La VS-FHP2.0 posee una barra terminal que permite
que los usuarios accedan a un contacto de relé de carga
auxiliar incorporado. Este contacto, generalmente abierto
y seco, se activa bajo ciertas condiciones de operación
y se utiliza principalmente para controlar dispositivos
externos que requieren el caudal de agua del sistema
para funcionar adecuadamente, tales como calentadoras,
bombas de reforzador, clorinadores de agua salada, etc.
Véanse Figuras 9 y 10 para obtener más detalles sobre la
ubicación del compartimento. Antes de proceder, se debe
retirar la cubierta de acceso con tornillo Phillips.
Requisitos de conexión de la carga auxiliar
ADVERTENCIA
RIESGO DE CHOQUE ELÉCTRICO
Debido al riesgo potencial de incendio, choque
eléctrico o lesiones corporales, las bombas Zodiac
®
se deben instalar de acuerdo con el National Electrical
Code
®
(NEC
®
), todos los códigos locales eléctricos
y de seguridad, y la Ley de Seguridad y Salud
Ocupacional (OSHA). Pueden solicitarse copias
del código NEC a la National Fire Protection
Association, 470 Atlantic Ave., Boston, MA 02210,
o en la agencia gubernamental de inspección que
corresponda.
En Canadá, las bombas Zodiac deben instalarse de
acuerdo con el Canadian Electrical Code (CEC).
NOTA Los contactos de relé de la carga auxiliar están
clasicados como 230V/11A RMS. Asegúrese de que
los elementos del equipo que deben conectarse a la carga
auxiliar no superen esta clasicación.
F1015 F1014
TP133
TP130
TP127
/100
Para el
controlador
1 2
Carga
auxiliar
230 V
Fuente de
alimentación
230 V
L2 L1
L1
(Negro)
L2
(Rojo o
negro)
Tierra
L2
(Rojo o negro)
Tierra
Nota: En esta conguración, es importante que se verique que la
fuente de alimentación compartida sea la correcta tanto para la
bomba como para el equipo auxiliar.
Figura 12. Diagrama de cableado de fuente de
alimentación compartida, carga auxiliar
de 230 V
F1015 F1014
TP133
TP130
TP127
/100
Para el
controlador
1 2
Carga
auxiliar
115 V
Fuente de
alimentación
230 V
L2 L1
L1
(Negro)
L2
(Rojo o
negro)
Tierra
Tierra
Fuente de
alimentación
115 V
Cable
(Negro)
Cable
(Negro)
Neutro
(Blanco)
Figura 13. Diagrama de cableado de fuentes de
alimentación separadas, carga auxiliar de
115 V

Jandy VS FloPro Series Specifications

General

Motor Type	Variable Speed
Voltage	115/230V
Control Interface	Digital
Motor Frame	56J
Plumbing Size	2 inches
