Page 36
FRANÇAIS
Pompe à vitesse variable de la série VS FloPro
TM
de Jandy
®
Pro | Manuel de fonctionnement et d’installation
NOIR
JAUNE
ROUGE
VERT
RS485
4321
RED
BLACK
YELLOW
GREEN
REMOTE CONTROL
54321
INPUT 2
INPUT 3
INPUT 4
COMMON
INPUT 1
Commutateur DIP
à 4 positions
Pompe à
vitesse variable
REMARQUE La pompe VS-FHP2.0 est livrée avec
un câble RS-485 à quatre fils,
installé en usine.
(vue arrière)
Câble
RS485

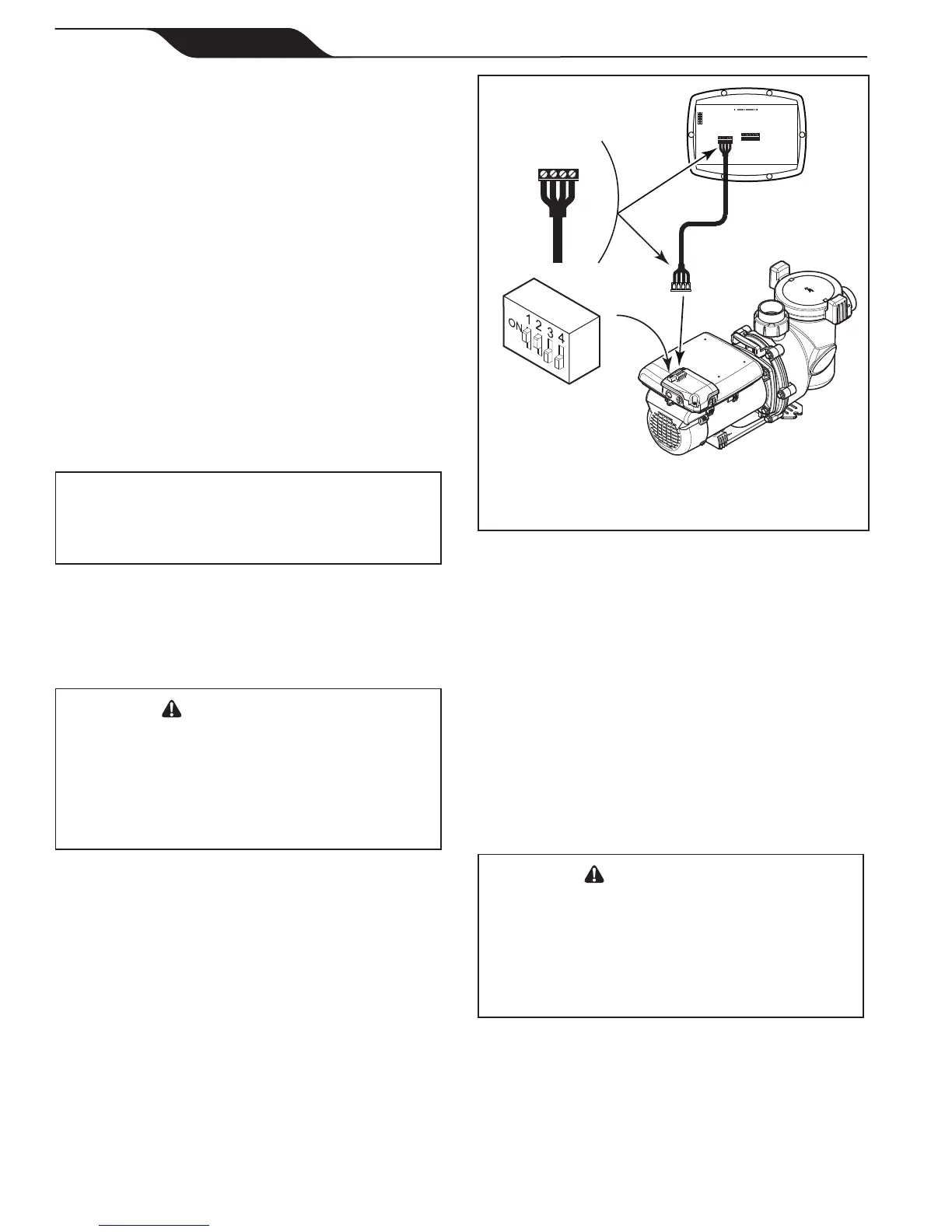

Figure 9. Câblage du régulateur à vitesse variable
(JEP-R) vers la pompe VS-FHP2.0
7. Raccorder l'autre extrémité du câble au régulateur. Faire
correspondre les couleurs des ls avec les positions
appropriées du connecteur comme suit : 1 - rouge, 2 -
noir, 3 - jaune et 4 - vert.
8. Rétablir l'alimentation vers la pompe VS-FHP2.0 et
vérier le fonctionnement du régulateur.
9. Se référer au manuel d'utilisation du régulateur à vitesse
variable, H0412200, pour faire fonctionner la pompe.
Pour installer un régulateur AquaLink® RS (Rév. O ou
ultérieure), AquaLink PDA (Rév 4.0 ou ultérieure) ou
AquaLink Z4 :
1. Couper l'alimentation de la pompe VS-FHP2.0 en
débranchant les lignes haute tension ou en ouvrant un
disjoncteur auquel l'alimentation de la pompe VS-
FHP2.0 est raccordée.
AVERTISSEMENT
DANGER DE CHOC ÉLECTRIQUE
Désactiver tous les interrupteurs et le disjoncteur principal
dans le circuit électrique de la pompe à vitesse variable
avant de commencer la procédure. Le fait de ne pas se
conformer aux recommandations risque de causer des
chocs électriques pouvant résulter en des dommages
corporels sévères ou même la mort.
2. Pour la pompe VS-FHP2.0, faire glisser les
commutateurs DIP 1 et 2 vers le bas, à la position OFF
(arrêt). Voir la Figure 10.
3. Sélectionner les adresses désirées pour la pompe
VS-FHP2.0 en réglant les commutateurs DIP 3 et/ou
4, tel qu'il est indiqué à la Section 3.3, Réglages des
commutateurs DIP de la pompe VS FloPro.
4. Raccorder l'autre extrémité du câble à un connecteur
RS-485 sur l’AquaLink
®
RS (ou carte d'interface du
à 4 conducteurs par l'orice leté de l'entraînement du
moteur, le plus proche du connecteur.
10. Préparer le câble et xer un autre connecteur à 4 broches,
en s’assurant que les couleurs des ls correspondent à la
Figure 7.
11. Insérer le connecteur RS-485 sur le connecteur RS-485
correspondant sur la CCI du moteur.
12. Fixer le raccord compression avec écrou autour du câble
pour xer le moteur.
13. Vérier que les réglages des commutateurs DIP
correspondent à la Figure 7
14. Remettre le couvercle d'accès à l’aide de la vis retirée à
l'Étape 8.
Suivre les consignes du manuel d'utilisation/installation
de l'interface utilisateur du régulateur à vitesse variable
(H0412200) an de compléter la xation à distance du
régulateur.
Options pour l’installation du régulateur de la
pompe VS-FHP2.0
Pour installer le régulateur à vitesse variable JEP-R :
IMPORTANT :
L'installateur doit activer les interrupteurs 1 et 2 de la
pompe VS-FHP2.0 lorsqu'elle est raccordée au régulateur
à vitesse variable.
REMARQUE Le numéro de pièce du régulateur à vitesse
variable est JEP-R.
1. Couper l'alimentation de la pompe VS-FHP2.0 en
débranchant les lignes haute tension ou en ouvrant un
disjoncteur auquel l'alimentation de la pompe VS-
FHP2.0 est raccordée.
AVERTISSEMENT
DANGER DE CHOC ÉLECTRIQUE
Désactiver tous les interrupteurs et le disjoncteur principal
dans le circuit électrique de la pompe à vitesse variable
avant de commencer la procédure. Le fait de ne pas se
conformer aux recommandations risque de causer des
chocs électriques pouvant résulter en des dommages
corporels sévères ou même la mort.
2. Retirer le couvercle de la boîte de connexion de la
pompe VS-FHP2.0 et alimenter le câble RS-485 dans le
raccord.
3. Débrancher le connecteur RS-485 de la pompe VS-
FHP2.0.
4. Attacher les quatre (4) ls dans le câble RS-485 au
connecteur RS-485. Faire correspondre les couleurs de
l avec les positions sur le connecteur : 1 - rouge, 2 -
noir, 3 - jaune et 4 - vert. Voir la Figure 9.
5.
Insérer le connecteur RS-485 à l'arrière de la pompe VS-
FHP2.0.
6. Pour la pompe VS-FHP2.0, faire glisser les
commutateurs DIP 1 et 2 vers le haut, à la position ON
(marche) et les commutateurs DIP 3 et 4 vers le bas, à la
position OFF (arrêt). Voir la Figure 9.
