Página 56
ESPAÑOL
Bombas de velocidad variable Serie Pro VS FloPro de Jandy | Manual de instalación y operación
3. La bomba VS FloPro debe conectarse con al
menos (2) drenajes principales hidráulicamente
balanceados (bocas de succión), para cada línea
de succión de la bomba. Cada montaje de drenaje
(boca de succión) debe estar provisto de tapas y
debe cumplir con la última edición publicada de la
norma ANSI
®
/ASME
®
A112.19.8 o norma sucesora,
ANSI
®
/APSP-16. Los aditamentos de succión de los
drenajes principales deben colocarse al menos a (3)
pies (1 m) de distancia o en diferentes planos. Los
aditamentos de succión pueden ser un drenaje y un
drenaje de espuma, dos (2) drenajes, dos (2) drenajes
de espuma, o un drenaje de espuma con una línea
de igualación instalada. Compruebe en los códigos
locales los requisitos de una instalación correcta.
NOTA Para evitar el atrapamiento, el sistema debe ser
construidodemaneraquenopuedafuncionarencaso
de que la bomba retire agua solamente de un (1) drenaje
principal. Por lo menos dos (2) drenajes principales
deben estar conectados a la bomba cuando esté en
funcionamiento.Sinembargo,sidos(2)drenajes
principales llegan a una sola línea de succión, esta línea
de succión individual puede ser equipada con una válvula
que cerrará los dos drenajes principales de la bomba.
4. La tubería debe estar bien apoyada y no puede
forzarse en los puntos de estrés constante.
5. Siempre use válvulas del tamaño correcto. Las
válvulas de desviación serie Pro de Jandy y las
válvulas de bola tienen típicamente las mejores
capacidades de ujo.
6. Use la menor cantidad de aditamentos posibles.
Todos los aditamentos adicionales tienen el efecto
de alejar más el equipo del agua.
NOTA Si se necesitan más de diez aditamentos de succión,
el tamaño de la tubería debe aumentarse.
7. Cada nueva instalación debe someterse a una
prueba de presión de acuerdo a los códigos locales.
Altura de
la bomba
Altura de
lado de la
succión
No se necesita base
Hayward
®
Super Pump
®
Pentair
®
SuperFlo
®
Sta-Rite
®
SuperMax
®
Base pequeña
Hayward Super II™
Jandy PlusHP de Zodiac
®
Jandy Max HP de Zodiac
Base pequeña + Base grande
Sta-Rite Max-E-Pro
®
Sta-Rite Dura-Glas
®
Sta-Rite Dura-Glas II
Sta-Rite Max-E-Glas
®
Base pequeña con espaciadores
Pentair
®
WhisperFlo
®
Sta-Rite
®
Dyna-Glas™
VS FloPro con base pequeña
Opción
1
Opción
2
Opción
3
Opción
4*
* Opcional
(Pedido R0546400)

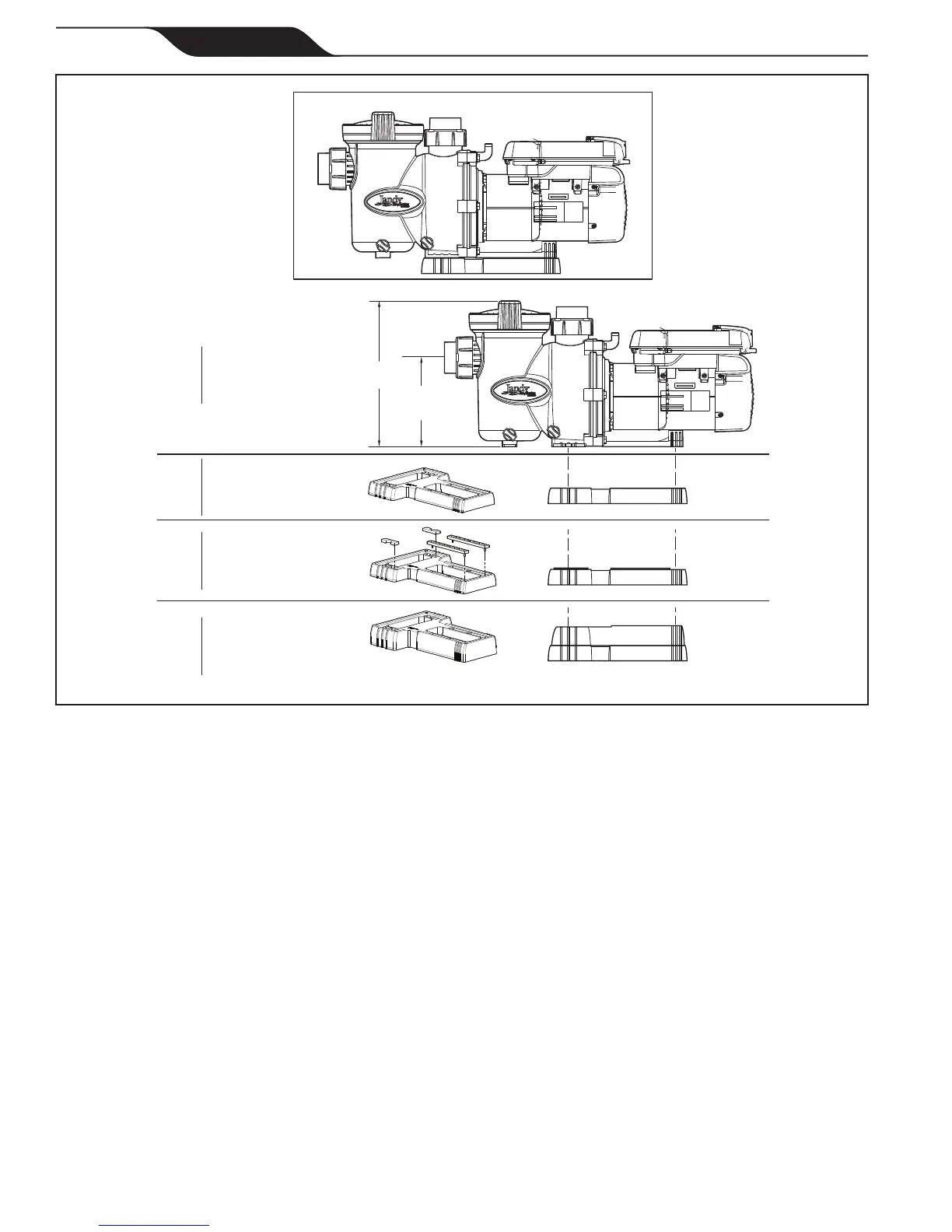

Figura 3. Opciones de la base y de la bomba VS FloPro
